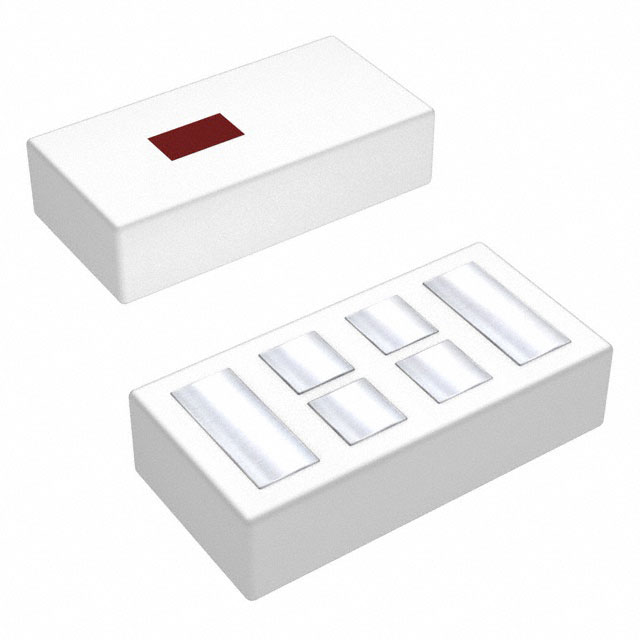

2450AD14A5500001T

产品分类: 无线收发芯片
产品描述: WiFi 2.4GHz,5.15GHz 2.48GHz,5.85GHz 焊接安装,贴片安装 400μm(高度)
供应商型号: 712-2450AD14A5500001TTR-ND
供应商: Digi-Key
标准整包数: 4000
JOHANSON TECHNOLOGY 无线收发芯片 2450AD14A5500001T

2450AD14A5500001T概述

    # 802.11 双频段 2.45/5 GHz 芯片天线技术手册

    产品简介


    802.11 双频段 2.45/5 GHz 芯片天线是一款专为WiFi、WLAN及物联网(IoT)设计的小型芯片天线。该天线能够支持2.45GHz和5GHz两个频段,适用于各种需要高效率无线通信的应用场景。它的设计紧凑,便于集成到各类小型设备中,如路由器、物联网模块、智能家电等。

    技术参数


    该天线的主要技术参数如下:
    - 频率范围:2400-2480 MHz(2.45 GHz 频段),5150-5850 MHz(5 GHz 频段)
    - 增益:典型值为2.0 dBi(总增益)
    - 阻抗:50 Ω
    - 输入功率:最大2 W(连续波)
    - 回波损耗:最小值为6 dB
    - 辐射效率:平均60%,最高可达80%
    - 尺寸:长1.60 mm,宽0.80 mm,厚0.40 mm
    - 操作温度:-40°C 至 +85°C

    产品特点和优势


    该天线具备以下几点独特的功能和优势:
    - 双频段支持:支持2.45 GHz和5 GHz两个频段,适应不同的通信需求。
    - 高效率:具有60%-80%的辐射效率,确保信号传输稳定可靠。
    - 易于集成:小巧的设计使其可以轻松安装在多种设备中。
    - 兼容性强:适用于各类WiFi和物联网设备,具有广泛的适用性。

    应用案例和使用建议


    应用案例
    该天线广泛应用于各种物联网设备、智能家居系统、路由器等设备中。例如,在智能家居系统中,它可以用于路由器和智能设备之间的无线通信,提升整体网络性能。
    使用建议
    1. 考虑天线布局:在设计电路板时,需要为天线留出足够的空间,并且避免金属层覆盖在天线的黄色区域上。
    2. 匹配网络设计:设计合适的匹配网络以优化天线的性能。这可以通过添加一个“pi”型匹配网络来实现,具体组件值应根据实际电路布局进行调整。
    3. 环境温度考虑:由于该天线的工作温度范围较广(-40°C至+85°C),所以在不同环境条件下都能正常工作,但应注意极端温度可能影响其性能。

    兼容性和支持


    该天线可与大多数WiFi设备和物联网设备兼容。若用户需要进一步的支持和优化服务,Johanson Technology, Inc.提供了包括天线调谐、优化和验证服务在内的多项增值服务。此外,公司还提供免费的RF工程师咨询服务,帮助用户在设计过程中获得专业指导。

    常见问题与解决方案


    问题1:天线无法正常接收信号
    - 解决方法:检查天线的安装位置,确保没有金属遮挡,并且匹配网络设计正确。
    问题2:信号强度不稳定
    - 解决方法:重新审视天线的布局,确认是否有足够的接地平面和无干扰的空间。如果需要,可以调整匹配网络参数以提高信号稳定性。

    总结和推荐


    802.11 双频段 2.45/5 GHz 芯片天线凭借其小巧紧凑的设计、双频段支持和高辐射效率等优点,在市场上具有很强的竞争力。对于需要高性能、高可靠性无线通信应用的设备而言,这款天线是一个理想的选择。我们强烈推荐这一产品,特别是那些寻求紧凑而高效天线解决方案的企业和开发者。
