L-14W33NJV4E

产品分类: 贴片电感
产品描述: 250MHz 2.3GHz 600mA 43@250MHz 33nH 220mΩ ±5% 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 1865866
供应商: 海外现货
标准整包数: 5

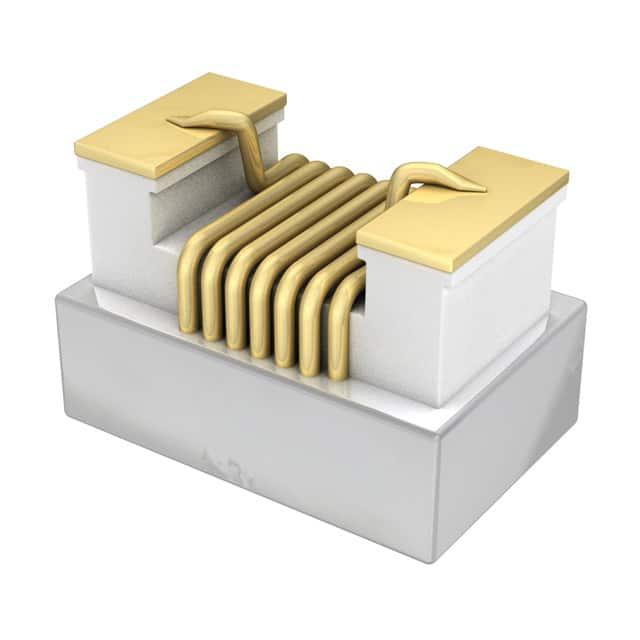

JOHANSON TECHNOLOGY 贴片电感 L-14W33NJV4E

L-14W33NJV4E概述

    高频高Q值芯片电感:Johanson Technology的产品概述

    产品简介


    高频高Q值芯片电感是一种采用低损耗陶瓷材料制造的电子元器件。这些电感器的线圈缠绕在陶瓷核心上,通过这种设计实现优异的高频性能。它们适用于各种无线通信设备,包括手机模块、无线局域网(WLAN)、宽带组件、射频识别(RFID)系统、射频收发器、无绳电话、电缆调制解调器、计算机外设、蓝牙设备、ADSL等。该系列电感器以其紧凑的尺寸、高频率性能和优质的金/镍端子闻名,提供了广泛的电感值选择。

    技术参数


    以下是这些电感器的主要技术规格和性能参数:
    - 大小代码和型号:
    - 0402 (L-07): 1.0 - 120 nH,典型Q因子为55 (900 MHz),自谐振频率(SRF)大于11 GHz (1.0 nH)
    - 0603 (L-14): 2.0 - 470 nH,典型Q因子为60 (900 MHz),SRF大于13 GHz (2.0 nH)
    - 0805 (L-15): 2.2 - 10,000 nH,典型Q因子为60 (500 MHz),SRF大于11 GHz (2.2 nH)
    - 耐温范围: -40°C 到 +125°C,对于铁氧体核心类型为-40°C 到 +85°C
    - 封装方式: 以带卷形式包装,分别适合0402、0603和0805类型的电感器
    - 机械特性:
    - 0402: 尺寸为0.100 x 0.055 x 0.020英寸 (2.54 x 1.397 x 0.508毫米)
    - 0603: 尺寸为0.160 x 0.105 x 0.041英寸 (4.064 x 2.667 x 1.041毫米)
    - 0805: 尺寸为0.200 x 0.125 x 0.047英寸 (5.08 x 3.175 x 1.194毫米)

    产品特点和优势


    - 高Q值:这些电感器具有出色的Q值,保证了在高频应用中的高效能。
    - 紧凑尺寸:非常适合用于空间受限的应用。
    - 优质镀层:采用镍屏障和金顶镀层,增强了抗腐蚀性和连接可靠性。
    - 广泛适用性:可以应用于多种无线通信设备,覆盖了多个重要的应用领域。

    应用案例和使用建议


    这些电感器广泛应用于移动通信和无线网络设备中。例如,在手机模块中,它们被用来提供必要的电感量,以确保信号的有效传输。在无线局域网设备中,它们用于优化天线匹配,提高通信效率。使用建议包括在高频应用中注意温度变化对性能的影响,并尽量避免使用过高的电流以防止热效应导致的性能下降。

    兼容性和支持


    这些电感器与其他标准的电子元件具有良好的兼容性,可以方便地集成到现有的电路设计中。厂商提供详尽的技术支持,包括产品选型指南、应用指南和售后维护服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1: 温度变化导致的性能波动
    - 解决方案: 使用时考虑周围环境温度的变化,选择适当的工作温度范围内的产品,并采取适当的散热措施。

    - 问题2: 在高频环境下出现的电磁干扰
    - 解决方案: 使用屏蔽罩或适当的滤波器来减少电磁干扰。
    - 问题3: 电流过高引起的性能下降
    - 解决方案: 确保不超过最大额定电流,必要时添加散热装置。

    总结和推荐


    Johanson Technology的高频高Q值芯片电感以其卓越的性能、高可靠性和广泛的适用性在市场上具备显著的竞争优势。它们是现代无线通信设备的理想选择,尤其适用于对高频性能要求较高的应用场景。总体来说,强烈推荐这些电感器给那些追求高性能和可靠性的工程师和设计师。

L-14W33NJV4E参数

参数
电感值 33nH
饱和电流(LSAT) -
自谐振频率(SRF) 2.3GHz
容差 ±5%
直流电阻(DCR) 220mΩ
额定电流 600mA
Q值 43@250MHz
测试频率 250MHz
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

L-14W33NJV4E厂商介绍

Johanson Technology是一家全球领先的射频和微波陶瓷电容器制造商,专注于为各种应用提供高性能的电容器解决方案。公司主营产品包括:

1. 射频/微波陶瓷电容器:用于高频电路,如无线通信、**、**通信等。
2. 表面贴装电容器:适用于自动化装配线,常用于消费电子和工业设备。
3. 高压陶瓷电容器:适用于需要高电压稳定性的应用,如电力系统和医疗设备。
4. 通用陶瓷电容器:适用于各种通用电子设备,提供基本的电容功能。

Johanson Technology的产品广泛应用于通信、工业、医疗、*事和****等领域。公司的优势在于:

- 技术创新:持续研发新技术,以满足不断变化的市场需求。
- 高质量标准:产品符合严格的质量控制标准,确保可靠性和耐用性。
- 定制解决方案:能够根据客户特定需求提供定制化的电容器解决方案。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供及时的支持和解决方案。

L-14W33NJV4E数据手册

厂牌 PDF简要描述 下载
JOHANSON TECHNOLOGY 贴片电感 JOHANSON TECHNOLOGY L-14W33NJV4E L-14W33NJV4E数据手册

L-14W33NJV4E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.8609
50+ ¥ 0.6783
250+ ¥ 0.6522
500+ ¥ 0.6261
1500+ ¥ 0.5844
3000+ ¥ 0.5739
15000+ ¥ 0.5635
30000+ ¥ 0.5635
库存: 95
起订量: 75 增量: 0
交货地:
最小起订量为:50
合计: ¥ 33.91
