B953044 GE033

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Multi-Conductor Cable 24AWG 4Conductors Tinned Copper
供应商型号: 1757338
供应商: 海外现货
标准整包数: 100

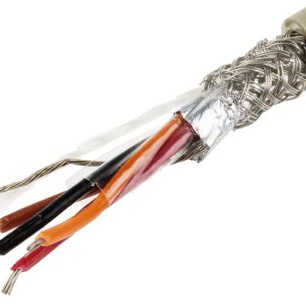

ALPHA WIRE 多芯线缆 B953044 GE033

B953044 GE033概述


    产品简介


    产品名称:B953044
    产品类型:电缆组件(含导体、绝缘层、屏蔽层及护套)
    主要功能:适用于多种工业应用,包括自动化控制、机械设备连接、仪表控制等领域。该电缆具有优异的电气性能和机械强度,确保信号传输稳定可靠。
    应用领域:
    - 工业自动化
    - 机械设备连接
    - 仪器仪表
    - 其他工业控制和通信系统

    技术参数


    导体规格:
    - 导体:24 AWG,直径0.024英寸的镀锡铜线
    - 绝缘层:0.010英寸壁厚,标称值0.044英寸,PVC材质
    电缆结构:
    - 组成:4根导体绞合
    - 扭转率:至少8.0次/英尺
    - 包覆:透明聚酯膜带,最小25%重叠
    - 屏蔽层:铝/聚酯复合箔,最小25%重叠;镀锡铜排水线,24 AWG
    - 铜编织网:镀锡铜,覆盖率为70%
    外护套:
    - 壁厚:0.032英寸,标称值0.202英寸(最大值0.213英寸)
    - 色彩:灰色
    - 拉绳:810丹尼尔尼龙
    - 文字:ALPHA WIRE P/N B953044
    电气特性:
    - 电压等级:300 VRMS
    - 容量:每英尺31皮法(1kHz时)
    - 接地容量:每英尺56皮法(1kHz时)
    - 电感:每英尺0.19微亨(标称值)
    - 导体电阻:每1000英尺26欧姆(20°C时)
    - 外护套电阻:每1000英尺5.2欧姆(20°C时)
    物理机械特性:
    - 温度范围:-30°C至105°C
    - 弯曲半径:电缆直径的10倍
    - 拉伸力:最大20.2磅
    - 耐日光性:是
    认证和标准:
    - UL AWM/STYLE 10002, 105°C / 300 VRMS
    - UL AWM/STYLE 2464, 80°C / 300 VRMS
    - CSA CMG 105°C
    - IEC EN 60332-1, EN 60332-2
    - CE: EU Low Voltage Directive 2014/35/EU
    - RoHS: 符合欧盟RoHS 2011/65/EU及RoHS 3 2015/863/EU

    产品特点和优势


    独特功能:
    - 采用镀锡铜导体,具有良好的导电性能和耐腐蚀性。
    - PVC绝缘材料,具备出色的耐磨性和耐化学性。
    - 铝/聚酯复合箔屏蔽层,能有效防止电磁干扰,保证信号传输的稳定性。
    - PVC护套具有优异的机械强度和抗紫外线能力,适应各种恶劣环境。
    市场竞争力:
    - 在温度范围内表现出色,从-30°C到105°C都能保持稳定的性能。
    - 高覆盖率的铜编织网提供了卓越的屏蔽效果。
    - 具备良好的弯曲能力和高拉伸强度,适用于复杂安装环境。
    - 符合多项国际安全标准,保障产品质量和用户安全。

    应用案例和使用建议


    应用场景:
    - 在工业自动化设备中用于信号传输和控制系统连接。
    - 在机械设备中用于动力和信号的同步传输。
    - 在测量和控制仪表中作为可靠的连接线缆。
    使用建议:
    - 在安装过程中,应注意电缆弯曲半径,避免过度弯曲导致损坏。
    - 在选择电缆长度时,应预留足够的余量以应对可能的安装调整。
    - 定期检查电缆的磨损情况,及时更换受损部分,确保系统的持续运行。

    兼容性和支持


    兼容性:
    - 与大多数工业控制系统和其他电子设备兼容。
    - 可根据客户要求提供定制化的尺寸和颜色。
    支持和服务:
    - Alpha Wire提供专业的技术支持和售后服务,确保客户的安装和使用顺利进行。
    - 提供详尽的产品资料和技术文档,帮助客户更好地了解和使用产品。

    常见问题与解决方案


    问题1:如何正确选择电缆的长度?
    - 解决方案:根据实际应用需求,预留足够的余量以应对可能的安装调整。
    问题2:电缆弯曲时需要遵循什么规则?
    - 解决方案:弯曲半径不应小于电缆直径的10倍,以避免损坏导体和绝缘层。
    问题3:如何维护电缆以延长使用寿命?
    - 解决方案:定期检查电缆的磨损情况,及时更换受损部分,保持电缆的良好状态。

    总结和推荐


    综合评估:
    - 产品B953044是一款高性能的工业电缆,具备出色的电气特性和机械强度,适用于多种工业应用。
    - 拥有多项国际安全认证,符合RoHS标准,确保产品安全可靠。
    - 提供良好的弯曲性能和高拉伸强度,适合复杂安装环境。
    - Alpha Wire提供全面的技术支持和售后服务,为用户提供全方位保障。
    推荐:
    - 强烈推荐使用B953044电缆组件,特别是对于需要高可靠性、稳定性的工业自动化控制系统。
    - 在选型和安装过程中,建议充分考虑应用环境和具体需求,以获得最佳的使用效果。

B953044 GE033参数

参数
长*宽*高 100m(长度)

B953044 GE033厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

B953044 GE033数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE B953044 GE033 B953044 GE033数据手册

B953044 GE033封装设计

查看详情并下载
Symbol
Footprint
3D Model
