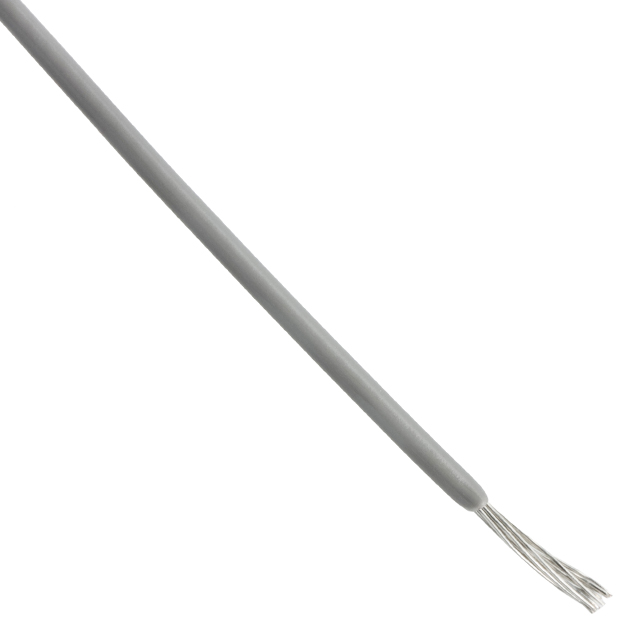

1857 SL005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire 架空电缆, 1857 系列, 0.75 mm²横截面积, 美国线规18 AWG, 30m长
供应商型号: 602-1857-100-09
供应商: Mouser
标准整包数: 1
ALPHA WIRE 单芯线缆 1857 SL005

1857 SL005概述

    Alpha Wire Hook-Up Wire 600V 技术手册

    产品简介


    Alpha Wire 的 Hook-Up Wire 是一种适用于多种工业和商业应用的电线,具有高可靠性和耐用性。这些电线主要用于电压不超过600V的电路中,广泛应用于电气设备、工业自动化、机器人技术以及各种传感器连接等场合。它们采用PVC绝缘材料,能够承受宽泛的工作温度范围,从而确保在极端环境下的稳定运行。

    技术参数


    - 额定电压:600V
    - 绝缘材料:PVC(聚氯乙烯)
    - 认证标准:符合 MIL-DTL-16878/1 (Type B) 和 MIL-W-76 Type LW 标准
    - 工作温度范围:-55°C 至 +105°C
    - 导体材料:可选绞合或实心镀锡铜导体
    - 颜色编码:Z1 (白色至紫色) 和 Z2 (黑色至紫色)
    - 包装长度:100英尺(30.5米) 或 1000英尺(305米)
    | Part No. | 线规 (AWG) | 线规 (mm²) | 绞合数 | 导体直径 (mm) | 绝缘厚度 (mm) | 绝缘外径 (mm) | 颜色 |

    | 1850 | 32 | 0.03 | 7/40 | 0.25 | 0.010 | 0.74 | Z1, 1 - 6 |
    | 1851 | 30 | 0.06 | 7/38 | 0.25 | 0.010 | 0.81 | Z1, 1 - 6 |
    | 1852 | 28 | 0.09 | 7/36 | 0.25 | 0.010 | 0.89 | Z1, 1 - 10 |
    | 1853 | 26 | 0.14 | 7/34 | 0.25 | 0.010 | 0.99 | Z1, 1 - 19 |
    | 172619 | 26 | 0.15 | 19/38 | 0.10 | 0.010 | 1.02 | Z2, 0 - 9 |
    | 1854 | 24 | 0.23 | 7/32 | 0.20 | 0.010 | 1.12 | Z1, 1 - 19 |
    | 1854/19 | 24 | 0.24 | 19/36 | 0.13 | 0.010 | 1.14 | Z1, 1 - 19 |
    | 1855 | 22 | 0.35 | 7/30 | 0.25 | 0.010 | 1.27 | Z1, 1 - 19 |
    | 1855/19 | 22 | 0.38 | 19/34 | 0.16 | 0.010 | 1.32 | Z1, 1 - 19 |
    | 1856 | 20 | 0.56 | 7/28 | 0.32 | 0.010 | 1.47 | Z1, 1 - 19 |
    | 1856/19 | 20 | 0.62 | 19/32 | 0.20 | 0.010 | 1.52 | Z1, 1 - 19 |
    | 1857 | 18 | 0.90 | 7/26 | 0.40 | 0.010 | 1.73 | Z1, 1 - 19 |
    | 1857/19 | 18 | 0.96 | 19/30 | 0.25 | 0.010 | 1.78 | Z1, 1 - 19 |
    | 1858/19 | 16 | 1.23 | 19/29 | 0.29 | 0.010 | 1.93 | Z1, 1 - 19 |
    | 1859/19 | 14 | 1.94 | 19/27 | 0.36 | 0.010 | 2.31 | Z1, 1 - 10 |

    产品特点和优势


    Alpha Wire 的 Hook-Up Wire 具有以下显著优势:
    - 高可靠性:符合严格的 MIL 标准,确保在恶劣环境下仍然保持稳定运行。
    - 宽温范围:能够在-55°C至+105°C的环境中正常工作。
    - 多样性:提供多种线规选择,以满足不同应用需求。
    - 易于识别:通过不同颜色编码方便区分不同规格的电线。

    应用案例和使用建议


    Alpha Wire 的 Hook-Up Wire 在各类工业设备和自动化系统中得到了广泛应用。例如,在某些工业自动化生产线中,需要连接多个传感器和执行机构,这些电线由于其良好的耐久性和稳定性而被广泛采用。使用时建议注意以下几点:
    - 确保电线安装时不会受到机械损伤。
    - 在高温环境中使用时,需特别关注电线的温度限制。
    - 使用多股绞合导体以提高柔性,以便于安装和布线。

    兼容性和支持


    Alpha Wire 的 Hook-Up Wire 可以与市场上多数工业控制系统和电气设备兼容。供应商提供了全面的技术支持和售后服务,以帮助客户解决任何可能遇到的问题。

    常见问题与解决方案


    1. 问题:电线是否容易断裂?
    - 解答:通过选择适当的线规和导体结构,可以有效延长电线的使用寿命。建议在选择时咨询专业工程师。
    2. 问题:如何判断电线是否受损?
    - 解答:定期检查电线外观是否有破损、老化等现象,及时更换有问题的电线。
    3. 问题:电线的颜色代码如何解读?
    - 解答:具体颜色代码见表格部分,可以根据颜色来辨别不同规格的电线。

    总结和推荐


    Alpha Wire 的 Hook-Up Wire 是一款高性能的电线产品,适用于多种工业和商业应用。它具备高可靠性和广泛的工作温度范围,是许多工业项目中的理想选择。强烈推荐使用此产品,特别是在需要高稳定性和耐用性的应用环境中。

1857 SL005参数

参数
100.0' (30.5m)
应用等级 军用级
零件状态 在售

1857 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

1857 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 1857 SL005 1857 SL005数据手册

1857 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 83.655 ¥ 706.8848
2+ $ 75.924 ¥ 641.5578
5+ $ 71.4096 ¥ 603.4111
10+ $ 69.5844 ¥ 587.9882
25+ $ 63.252 ¥ 534.4794
50+ $ 60.081 ¥ 507.6845
100+ $ 58.1175 ¥ 491.0929
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 706.88
