86704CY SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105302
供应商: 海外现货
标准整包数: 1

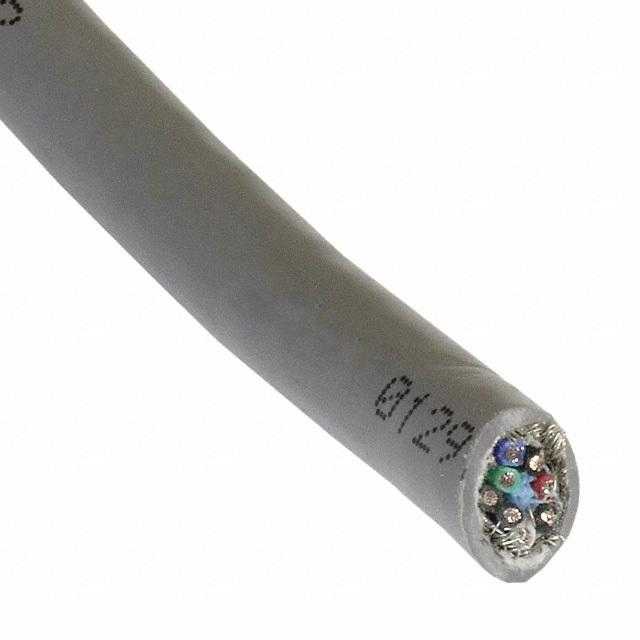

ALPHA WIRE 多芯线缆 86704CY SL001

86704CY SL001概述

    Alpha Wire 86704CY 技术手册

    1. 产品简介


    产品类型: 高柔韧性数据电缆
    主要功能: 提供高性能的数据传输能力,适用于多种工业和商业环境。
    应用领域: 工业自动化、机器人技术、数据中心、楼宇自动化等。

    2. 技术参数


    | 参数 | 描述 |

    | 直径 | 导体直径:0.032英寸
    绝缘层厚度:0.010英寸 |
    | 绞合数 | 9.6 扭转/英尺(最小) |
    | 电缆直径 | 0.330 ± 0.015 英寸 |
    | 额定电压 | 300 VRMS |
    | 温度范围 | 静态:-10 至 105°C
    动态:+5 至 105°C |
    | 弯曲半径 | 静态:10 倍电缆直径
    动态:15 倍电缆直径 |
    | 互电容 | 29 pF/ft @1 kHz |
    | 接地电容 | 52 pF/ft @1 kHz |
    | 特性阻抗 | 67 Ω |
    | 电感 | 0.17 µH/ft |
    | 导体直流电阻 | 15.6 Ω/1000ft @20°C |
    | 外屏蔽直流电阻 | 2.7 Ω/1000ft @20°C |

    3. 产品特点和优势


    - 高柔韧性: 适用于频繁弯曲的应用场景,保证长期可靠的工作。
    - 广泛的温度适应性: 在极端温度环境下仍能保持性能稳定。
    - 低电感设计: 减少电磁干扰,提升信号传输质量。
    - 环保认证: 符合RoHS和REACH标准,无有害物质。
    - 长寿命: 采用高质量材料,确保长期稳定工作。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化: 在机器人手臂上用于数据传输。
    - 数据中心: 用于服务器之间的高速数据连接。
    使用建议:
    - 确保电缆不受重物压迫,避免弯曲半径过小导致损坏。
    - 使用过程中尽量减少机械应力,以延长使用寿命。
    - 在高温环境中使用时,需注意环境温度对电缆性能的影响。

    5. 兼容性和支持


    兼容性:
    - 该电缆符合UL和CSA标准,可广泛应用于各种设备。
    - 适用于大多数工业控制系统的连接需求。
    支持:
    - Alpha Wire提供全面的技术支持和售后服务,包括安装指导和技术咨询。
    - 可通过电话、邮件等方式获得及时帮助。

    6. 常见问题与解决方案


    1. 问题: 电缆弯曲后出现断裂。
    - 解决方案: 确保弯曲半径不小于10倍电缆直径。
    2. 问题: 信号传输不稳定。
    - 解决方案: 检查电缆接头是否松动,确保接地良好。
    3. 问题: 长时间暴露在阳光下,电缆老化。
    - 解决方案: 选择有阳光抵抗性的型号,并定期检查电缆状况。

    7. 总结和推荐


    综合评估:
    - Alpha Wire 86704CY是一款高性能的数据电缆,具有出色的柔韧性和宽泛的温度适应性。它适用于多种严苛环境,确保长期稳定运行。
    - 该产品不仅在技术指标上表现出色,还符合严格的环保标准,是一流的选择。
    推荐:
    - 强烈推荐用于需要高性能数据传输且环境条件复杂的场合,例如工业自动化和数据中心。

86704CY SL001参数

参数
1000.0'(304.8m)
零件状态 在售

86704CY SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

86704CY SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 86704CY SL001 86704CY SL001数据手册

86704CY SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
