3051 BK001

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire 架空电缆, 3051 系列, 0.35 mm²横截面积, 美国线规22 AWG, 305m长
供应商型号: UA-3051 BK001
供应商: 海外现货
标准整包数: 1

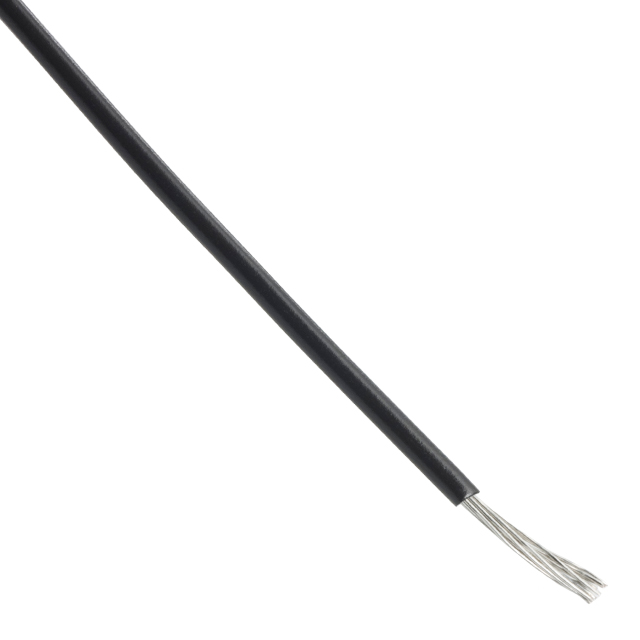

ALPHA WIRE 单芯线缆 3051 BK001

3051 BK001概述

    Alpha Wire 3051 系列电子元器件技术手册

    产品简介


    Alpha Wire 的 3051 系列是一款高性能单芯电线组件,主要应用于工业自动化、电子设备、仪器仪表及家电等领域。该系列电缆具有出色的机械和电气性能,能够适应各种严苛的工作环境。

    技术参数


    - 导体规格:22 AWG TC 0.030 导线(7/30)
    - 绝缘层厚度:0.016 英寸,公差±0.002
    - 打印标识:符合 UL AWM/STYLE 1007/1569 及 CSA TR-64 标准
    - 颜色选项:白色、黑色、红色、绿色、黄色、蓝色、棕色、橙色、石板灰、紫色、白色/黑色、白色/红色、白色/绿色、白色/黄色、白色/蓝色、白色/棕色、白色/橙色、白色/石板灰、白色/紫色、绿色/黄色、黄色/绿色、粉红色
    - 温度范围:-40 至 105°C
    - 电压等级:300 VRMS
    - 弯曲半径:10 倍电缆直径
    - 最大拉力:5.5 磅
    - 电感量:0.06 μH/英尺(标称值)
    - 导体直流电阻:16.2 Ω/1000 英尺(标称值)

    产品特点和优势


    Alpha Wire 3051 系列具有多种颜色选择和不同的包装方式,可以满足不同客户的定制需求。其优异的电气和机械性能使得该系列产品在工业环境中表现卓越,尤其适合高温和高湿度的应用场合。此外,该系列还通过了多项国际认证,确保了产品的可靠性和安全性。

    应用案例和使用建议


    3051 系列电线组件广泛应用于机器控制面板、传感器连接线、数据传输线等领域。为了确保最佳性能,建议在安装时注意避免过度弯曲和拉伸,以防止绝缘层损坏。同时,应定期检查线路的电气性能,确保长期稳定运行。

    兼容性和支持


    该系列产品与其他常见的电子元器件和设备具有良好的兼容性,适用于多种电气系统。Alpha Wire 提供全面的技术支持和售后服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:导线弯曲后出现开裂。
    - 解决方案:确保弯曲半径不小于10倍电缆直径,避免过度弯曲。
    2. 问题:电气测试时发现导体直流电阻偏大。
    - 解决方案:检查导线是否存在损伤或接触不良的情况,必要时更换新的导线。
    3. 问题:在高温环境下工作不稳定。
    - 解决方案:确认所使用的导线符合指定的温度范围,并采取适当的散热措施。

    总结和推荐


    Alpha Wire 3051 系列是一款值得信赖的产品,具有卓越的电气性能和广泛的适用范围。它不仅符合多项国际标准,而且在高温和高湿度环境下表现出色。建议在需要高性能电缆的应用场景中使用该产品。

3051 BK001参数

参数
1000.0' (304.8m)
零件状态 在售
包装方式 散装

3051 BK001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

3051 BK001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 3051 BK001 3051 BK001数据手册

3051 BK001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 94.5125 ¥ 855.376
9+ $ 92.2875 ¥ 835.2388
29+ $ 86.875 ¥ 786.2535
库存: 5
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1710.75
