652202 SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105110
供应商: 海外现货
标准整包数: 1

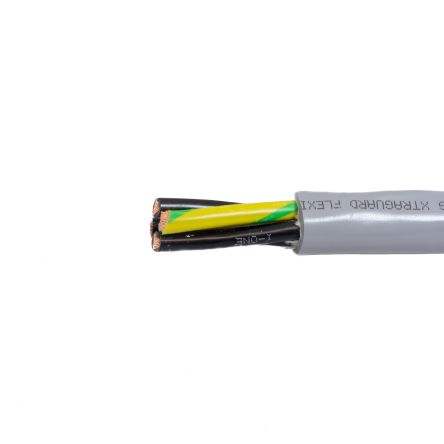

ALPHA WIRE 多芯线缆 652202 SL001

652202 SL001概述

    电子元器件产品技术手册:Alpha Wire 652202

    1. 产品简介


    Alpha Wire公司的652202是一款高性能柔性控制电缆。它主要由双绞线组成,每根导线采用22 AWG裸铜导体,并用PVC绝缘材料包裹,最终封装在一个耐用的油性耐抵抗PVC护套内。该产品广泛应用于需要高灵活性和高机械强度的工业控制系统和机械设备中。

    2. 技术参数


    - 直径:绝缘层厚度为0.022英寸,外护套厚度为0.035英寸,总直径为0.224英寸(±0.014)。
    - 导体:22 AWG裸铜导体,每股含有7/30的细丝。
    - 护套颜色:SLATE色。
    - 温度范围:静态下-40°C到90°C,动态下-5°C到90°C。
    - 弯曲半径:静态和动态下均为5倍电缆直径。
    - 电压等级:600 VRMS。
    - 电容:22.3 pF/英尺(@1 kHz,标称值)。
    - 特性阻抗:99 Ω。
    - 电感:0.22 μH/英尺(标称值)。
    - 直流电阻:15.2 Ω/1000英尺(@20°C,标称值)。
    - 认证:符合UL AWM/STYLE 2587标准,90°C / 600 VRMS;符合CSA International C(RU) AWM I/II A/B标准,90°C / 600 VRMS;符合CE:欧盟低压指令2014/35/EU。

    3. 产品特点和优势


    652202电缆具有卓越的柔韧性和高机械强度,能够适应恶劣的工作环境。其双绞结构不仅降低了信号干扰,还提高了抗拉能力。此外,该电缆完全符合RoHS和REACH标准,保证了环保和安全使用。这些特点使其成为工业自动化、机器人、医疗器械等领域的理想选择。

    4. 应用案例和使用建议


    应用案例:此电缆适用于工业自动化系统中的控制线路,尤其适合在机器人的关节处布线,因其柔韧性好,可以承受频繁的弯曲。同时,由于其抗拉性强,也常用于需要高强度机械性能的应用场合。
    使用建议:在安装过程中,确保电缆不受过度扭曲或拉伸,以保持其良好的电气性能。特别是在高温环境下使用时,注意电缆的温度范围限制,避免超过其最大工作温度。

    5. 兼容性和支持


    Alpha Wire公司提供全面的技术支持和售后服务,包括产品文档、在线技术支持以及电话咨询。此外,652202电缆可与各种工业控制系统和机械设备无缝集成,具有广泛的兼容性。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆表面磨损 | 检查并更换磨损部分,或选择更耐用的电缆型号。 |
    | 导体电阻异常 | 检查接头连接是否良好,或更换损坏的电缆段。 |
    | 电气性能下降 | 确保电缆在正常工作温度范围内运行,检查是否有外部电磁干扰。 |

    7. 总结和推荐


    总的来说,Alpha Wire 652202是一款性能优异、可靠性高的柔性控制电缆,适用于多种工业应用场合。其出色的柔韧性和高机械强度,使其成为苛刻工作环境下的首选产品。我们强烈推荐这款产品给那些寻求高性能控制电缆的客户。

652202 SL001参数

参数
长*宽*高 304.8m(长度)

652202 SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

652202 SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 652202 SL001 652202 SL001数据手册

652202 SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
