39X1825 WH001

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 4221156
供应商: element14
标准整包数: 1

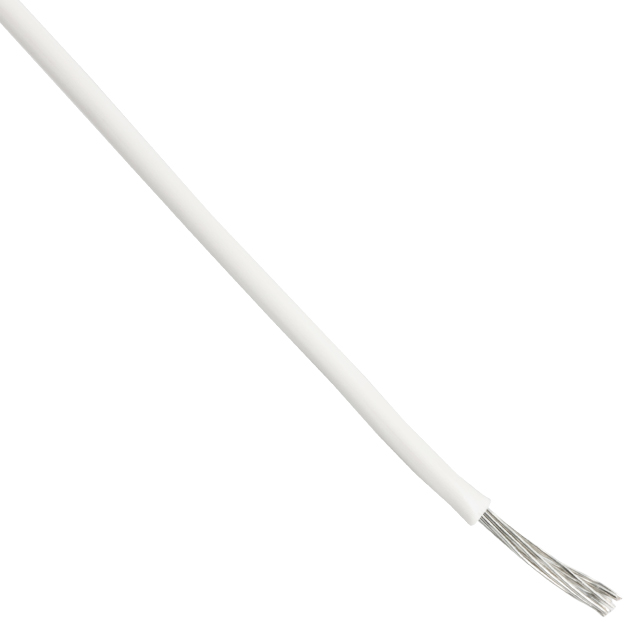

ALPHA WIRE 单芯线缆 39X1825 WH001

39X1825 WH001概述

    Alpha Wire 39X1825 技术手册解析

    1. 产品简介


    Alpha Wire 39X1825 是一款符合工业标准的单芯电线,采用特种纯铜(SPC)导体和硅橡胶绝缘层。这种电线设计用于广泛的电气应用领域,特别是在需要高灵活性和耐温性的环境中。它的主要功能是提供可靠的电力传输和信号连接,适用于各种工业设备和装置。

    2. 技术参数


    - 导体规格: 18 AWG(19/30),单股SPC导体,直径0.050英寸。
    - 绝缘层: 硅橡胶绝缘层,厚度为0.055英寸(公差为+/- 0.006英寸),颜色为白色。
    - 温度范围: -40°C 至 +200°C。
    - 拉伸强度: 最大14.9磅。
    - 弯折半径: 电缆直径的10倍。
    - 体积电阻率: 5.6 Ω/1000英尺 @ 20°C(标称值)。
    - 电感: 0.09 µH/英尺(标称值)。
    - 电压等级: DC 25000V(仅供工程参考)。
    - 包装规格:
    - 连续长度1000英尺:12 x 4.5 x 3.5英寸。
    - 连续长度100英尺:6.5 x 2 x 1.9英寸。
    - 散装(定制生产):卷筒尺寸可能略有变化。

    3. 产品特点和优势


    Alpha Wire 39X1825 的主要特点是其优异的机械和电气性能,以及卓越的耐温性能。硅橡胶绝缘材料使其能够在极端环境下保持稳定,特别适合高温和低温环境的应用。此外,该产品通过了严格的UL VW-1认证,确保其在电气安全方面的可靠表现。产品的高拉伸强度和良好的柔韧性使其在多种复杂安装环境中具有很高的实用性。

    4. 应用案例和使用建议


    39X1825 主要应用于需要高温、高柔性、以及良好电气特性的工业设备中,例如自动化生产线、医疗设备、航空航天设备等。对于需要长时间暴露于恶劣环境下的应用,这款电线提供了极佳的选择。
    使用建议:
    - 在极端温度环境中使用时,确保接线端子和其他附件也具备相应的耐温能力。
    - 安装过程中注意保护绝缘层,避免机械损伤。
    - 定期检查电线的弯曲半径,确保不小于电缆直径的10倍,以防止损坏。

    5. 兼容性和支持


    Alpha Wire 39X1825 可与其他通用标准接口的电子设备和组件配合使用,确保电气系统的整体兼容性。制造商提供全面的技术支持和售后服务,包括产品咨询、技术支持和故障排除服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导体破损 | 检查导体是否有任何物理损伤,并及时更换受损电线。 |
    | 绝缘层损坏 | 使用合适的工具进行安装,避免锐边对绝缘层造成划伤。 |
    | 接触不良 | 确保接线端子安装牢固,接触良好。 |

    7. 总结和推荐


    Alpha Wire 39X1825 是一款出色的单芯电线,以其高耐温性、出色的机械性能和电气稳定性,在多种严苛应用环境中表现出色。它的广泛应用范围和良好的兼容性使其成为工业电子设备的理想选择。如果你正在寻找一种可靠、高性能的电线,强烈推荐考虑使用这款产品。

39X1825 WH001参数

参数
1000.0'(304.8m)
零件状态 在售

39X1825 WH001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

39X1825 WH001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 39X1825 WH001 39X1825 WH001数据手册

39X1825 WH001封装设计

查看详情并下载
Symbol
Footprint
3D Model
