65812 SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105116
供应商: 海外现货
标准整包数: 1

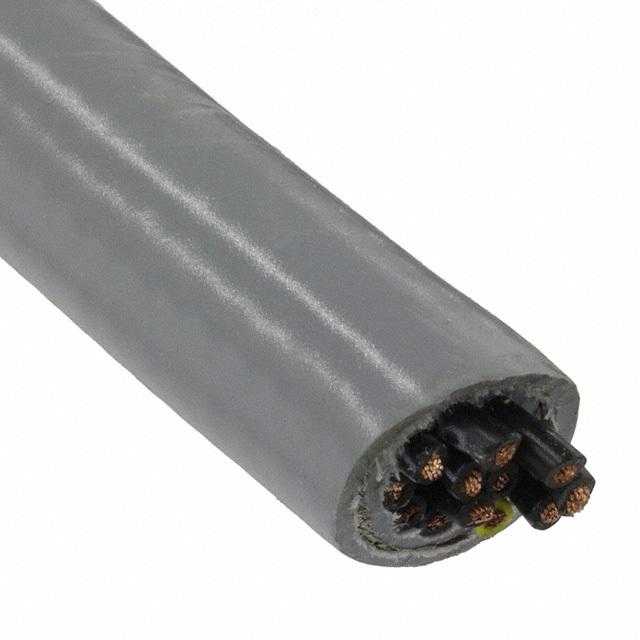

ALPHA WIRE 多芯线缆 65812 SL002

65812 SL002概述

    Alpha Wire 65812 控制电缆技术手册

    产品简介


    Alpha Wire 65812 是一款高性能的控制电缆,适用于工业自动化和机器制造等领域。这款电缆采用12芯导线结构,每根导线均使用18AWG规格的裸铜制成,确保了良好的导电性能。外层采用了油电阻的PVC材料,提高了耐久性和抗老化能力。该电缆具有出色的柔韧性,能够在动态条件下保持稳定的性能。

    技术参数


    - 电缆构造:12芯导体,直径约为0.470英寸(±0.025英寸)。
    - 导体规格:18AWG,由16/30规格的裸铜制成,导体直径为0.047英寸。
    - 绝缘层:厚度约为0.022英寸的PVC材料,打印标号为“ALPHANUMERIC NUMBERS - 1-ONE ALTERNATING AND INVERTED”。
    - 电缆外护套:厚度为0.043英寸的PVC材料,颜色为石板灰(SLATE),具备油电阻特性。
    - 电缆装配:由12个组件绞合而成,最小扭转次数为2.7次/英尺。
    - 温度范围:静态下为-40°C至90°C,动态下为-5°C至90°C。
    - 电压等级:600 VRMS。
    - 容抗:27 pF/英尺(@ 1 kHz,标称值)。
    - 电感:0.19 μH/英尺(标称值)。
    - 导体直流电阻:6.7 Ω/1000英尺(@ 20°C,标称值)。
    - 弯曲半径:静态和动态条件下均为5倍电缆直径。
    - 拉力:最大拉力为151磅。

    产品特点和优势


    - 高柔性:采用柔软的PVC绝缘材料和多股绞合导体设计,使得该电缆在动态应用中表现优异。
    - 耐环境:电缆外壳采用油电阻的PVC材料,具有优异的耐油、耐水、耐紫外线和耐化学腐蚀能力。
    - 安全合规:符合UL AWM/STYLE 2587、CSA C(RU) AWM I/II A/B标准及CE RoHS认证,确保产品符合严格的国际安全标准。
    - 可靠性:通过严苛的机械和电气测试,确保在工业环境中长期稳定运行。

    应用案例和使用建议


    Alpha Wire 65812 控制电缆广泛应用于自动化控制系统、机器人手臂、机床、传感器连接和其他需要高度灵活和可靠的工业应用。建议在实际应用中保持适当的弯曲半径以避免损坏。此外,在安装过程中应尽量避免电缆受到过度拉伸或扭绞,以延长使用寿命。

    兼容性和支持


    - 兼容性:可与其他品牌的标准电气接头和终端配件配套使用,如Molex、TE Connectivity等。
    - 支持:Alpha Wire 提供详尽的技术文档和客户支持,用户可以通过其官方网站获得技术支持和售后咨询服务。

    常见问题与解决方案


    - 问题1:电缆出现破损或断裂。
    - 解决方案:检查电缆的安装路径,确保没有尖锐边缘或过度拉伸。
    - 问题2:电缆的导电性能下降。
    - 解决方案:检查电缆的接头是否接触良好,导体是否存在氧化或损坏。

    总结和推荐


    Alpha Wire 65812 控制电缆凭借其出色的灵活性、耐用性和安全性,在工业自动化领域表现出色。无论是静态还是动态应用,这款电缆都能提供卓越的性能。强烈推荐在需要高度可靠性的工业应用中选用该产品。

65812 SL002参数

参数
500.0'(152.4m)
零件状态 在售

65812 SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

65812 SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 65812 SL002 65812 SL002数据手册

65812 SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
