首页  >  产品百科  >  2834 WH001

2834 WH001

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: SINGLE CONDUCTOR BRAID SHIELD 600 VOLT
供应商型号: 2775642
供应商: 海外现货
标准整包数: 305

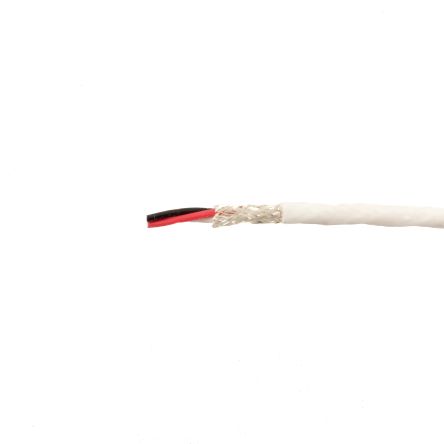

ALPHA WIRE 单芯线缆 2834 WH001

2834 WH001概述


    产品简介


    Alpha Wire公司生产的PART NO. 2834是一款高性能电缆,主要应用于军事和工业领域。该产品由导体、绝缘层、屏蔽层和外护套组成。该电缆具有出色的耐温性、机械强度和电气性能,适用于需要高可靠性和稳定性的应用场景。

    技术参数


    - 结构:
    - 导体:22 (19/34) AWG 银镀铜,直径为0.032英寸
    - 绝缘层:0.009英寸厚的PTFE,总体直径为0.050英寸
    - 屏蔽层:银镀铜编织屏蔽层,覆盖率为90%
    - 外护套:0.010英寸厚的FEP,总体直径为0.092英寸(最大0.101英寸)
    - 颜色代码:白色
    - 适用标准:
    - 军用标准:MIL-W-16878/4 (Type E),温度范围为200°C,电压等级为600 VRMS
    - 民用标准:NEMA HP3-EXBFE,温度范围为200°C,电压等级为600 VRMS
    - 符合欧盟低电压指令2014/35/EU
    - 符合RoHS2 (2011/65/EU) 和RoHS3 (2015/863/EU)
    - 物理和机械特性:
    - 温度范围:-55°C至200°C
    - 弯曲半径:10倍电缆直径
    - 最大拉力:7.9磅
    - 电气特性:
    - 电压等级:600 VRMS
    - 接地电容:68 pF/英尺(1kHz时)
    - 电感:0.027 μH/英尺(标称值)
    - 导体直流电阻:14Ω/1000英尺(20°C时)
    - 屏蔽层直流电阻:9.5Ω/1000英尺(20°C时)
    - 包装:
    - 1000英尺卷装:最大尺寸为6.5 x 6 x 1.9英寸,可分拆为3个独立部分,每段最短长度为100英尺
    - 100英尺卷装:最小连续长度,尺寸为3.5 x 3 x 1.125英寸

    产品特点和优势


    PART NO. 2834具有以下显著特点和优势:
    - 高可靠性:符合多项军用和民用标准,保证在极端环境下的可靠运行。
    - 广泛的应用领域:适用于航空航天、军事装备、工业自动化等多个领域。
    - 环保合规:符合RoHS和REACH法规要求,无有害物质超标风险。
    - 优异的电气性能:出色的接地电容和低电感设计,确保信号传输质量。

    应用案例和使用建议


    - 应用案例:该电缆已成功应用于军事通信系统和工业自动化设备中。例如,在军事雷达系统中,它能够承受高温和强电磁干扰,确保数据传输的稳定性和可靠性。
    - 使用建议:为了延长使用寿命并保持最佳性能,建议安装时避免过度弯曲,保持适当的弯曲半径。同时,应避免将电缆暴露在有害化学物质或高温环境中。

    兼容性和支持


    PART NO. 2834与多种电子元器件和设备兼容,可广泛应用于不同类型的系统和设备。Alpha Wire公司提供全面的技术支持和售后服务,包括安装指导、维护保养和故障排除服务。

    常见问题与解决方案


    - 问题1:电缆出现断裂或损坏?
    - 解决方法:检查电缆是否受到过度拉伸或弯曲。正确安装和固定电缆可以减少损伤风险。

    - 问题2:信号传输不稳定?
    - 解决方法:检查电缆连接点是否松动,或是否存在电磁干扰源。确保所有连接牢固且屏蔽层完好无损。

    总结和推荐


    PART NO. 2834是一款高性能电缆,具备高可靠性、宽温范围和卓越的电气性能。其符合多项国际标准,尤其适合在苛刻环境下的应用。尽管存在一些安装注意事项,但其整体表现令人满意。强烈推荐该产品用于需要高可靠性和稳定性的重要项目中。

2834 WH001参数

参数
1000.0' (304.8m)
应用等级 工业级
零件状态 在售

2834 WH001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

2834 WH001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 2834 WH001 2834 WH001数据手册

2834 WH001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19262.7208
库存: 0
起订量: 305 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
