80125 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: ET-4243364
供应商: 海外现货
标准整包数: 1

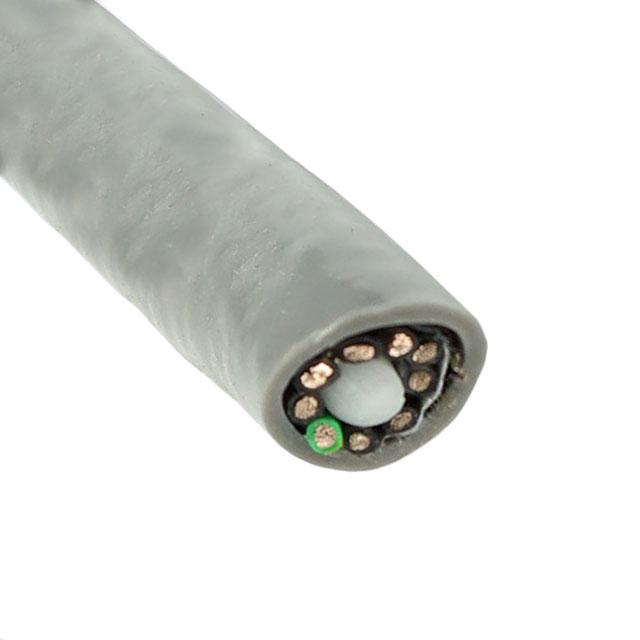

ALPHA WIRE 多芯线缆 80125 SL005

80125 SL005概述

    电子元器件产品技术手册

    产品简介


    本手册描述的是阿尔法线缆公司(Alpha Wire)的产品编号为80125的多芯电缆组件。这是一种9芯双绞线电缆,适用于多种工业和商业应用。产品采用了优质的铜导体和聚酯材料,旨在提供高可靠性、耐用性和安全性。

    技术参数


    - 电缆结构
    - 导体:20 AWG单根镀锡铜导体,直径0.035英寸
    - 绝缘层:0.010英寸厚的MPPE(改性聚苯醚)绝缘层,总外径为0.055英寸
    - 屏蔽层:85%覆盖的镀锡铜编织屏蔽层
    - 护套:0.032英寸厚的聚氨酯零卤素(ZH)护套,颜色为石板灰
    - 电气特性
    - 电压等级:600 VRMS
    - 容量:32 pF/ft(1 kHz时)
    - 接地电容:58 pF/ft(1 kHz时)
    - 电感:0.17 μH/ft
    - 导体电阻:11.2 Ω/1000 ft(20°C时)
    - 整体屏蔽电阻:3.2 Ω/1000 ft(20°C时)
    - 机械特性
    - 温度范围:静态时-50°C至90°C,动态时-40°C至80°C
    - 弯曲半径:静态下4倍电缆直径,动态下6倍电缆直径
    - 拉力强度:最大80磅
    - 耐候性:阳光抵抗能力良好

    产品特点和优势


    80125多芯电缆组件具有以下特点和优势:
    - 高可靠性:采用高品质的材料和先进的制造工艺,确保了电缆的长期稳定性和可靠性。
    - 高防护性:85%的镀锡铜编织屏蔽层能够有效抵御电磁干扰,提高信号传输的稳定性。
    - 耐温性能:能在极端温度条件下正常工作,适应各种工业环境。
    - 环保合规:符合欧盟RoHS、REACH标准以及中国RoHS标准,无毒环保,适用于各类对环保要求高的应用场景。

    应用案例和使用建议


    该产品广泛应用于自动化控制系统、机器人系统、仪器仪表等领域。以下是一些使用建议:
    - 使用场景:适用于需要高信号质量和强抗干扰性的场合,如工业机器人控制线束、机床控制柜内部布线等。
    - 安装建议:在安装过程中,应尽量避免弯曲半径过小的情况,确保电缆不受过度拉伸或扭曲。定期检查连接点,确保良好的接触。

    兼容性和支持


    该产品与其他标准电气设备具有良好的兼容性。阿尔法线缆公司提供了全面的技术支持和服务,包括安装指导、故障排查和产品定制等服务。用户可以通过官方网站或客服热线获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆弯曲半径过小 | 避免弯曲半径小于静态下4倍电缆直径,动态下6倍电缆直径 |
    | 信号传输不稳定 | 检查屏蔽层接地是否良好,确保良好的屏蔽效果 |

    总结和推荐


    总体而言,阿尔法线缆公司的80125多芯电缆组件在设计和制造上都达到了高水平,具有优异的电气性能和机械特性,特别适合于恶劣环境下的应用。其广泛的适用性和可靠的性能使其成为工业控制系统的理想选择。强烈推荐给那些寻求高性能、可靠性和环保型电缆解决方案的客户。

80125 SL005参数

参数
100.0' (30.5m)
零件状态 在售

80125 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

80125 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 80125 SL005 80125 SL005数据手册

80125 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
