6713 SL005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire 架空电缆, EcoWire 系列, 0.33 mm²横截面积, 美国线规22 AWG, 30m长
供应商型号: 6877480
供应商: 海外现货
标准整包数: 30

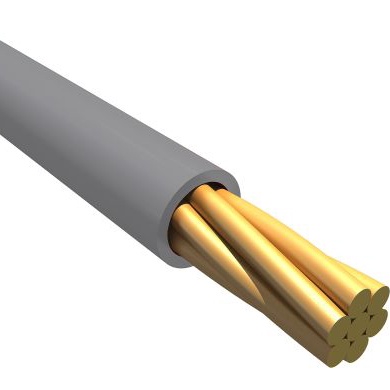

ALPHA WIRE 单芯线缆 6713 SL005

6713 SL005概述


    产品简介


    本技术手册介绍的是ALPHA WIRE公司的型号为6713的电子元器件。这是一款电线组件,主要用于工业和商业电气设备中。该组件的主要功能是传输电信号,并具备良好的耐热性和弯曲性能。它的主要应用领域包括自动化设备、机器人控制、家用电器、通信系统以及医疗设备等领域。

    技术参数


    构造直径(英寸)
    - 导体:22 (7/30) AWG TC,直径0.030英寸
    - 绝缘层:壁厚0.0095英寸,名义值修改聚苯醚(MPE),公差±0.002英寸
    打印
    - 印刷标签:22 AWG,E20042- (UR) AWM 11028,105°C,600V,VW-1
    - 认证标志:CRU AWM I A/B,105°C,600V,FT1,RoHS
    颜色
    - 可选颜色:白色、黑色、红色、绿色、黄色、蓝色、棕色、橙色、石板灰、紫色、黄绿
    行业认证
    - UL AWM/STYLE 11028,105°C / 600 VRMS
    - CSA International C(RU) AWM I A/B FT1,105°C / 600 VRMS
    - 其他:无卤素
    环境认证
    - 符合欧盟RoHS指令:所有材料均符合欧盟关于限制使用某些有害物质的指令。
    - 符合REACH法规:不包含任何超过0.1%质量分数的欧洲联盟高度关注物质候选清单上的16种物质。
    物理和机械性能
    - 温度范围:-40°C至105°C
    - 弯曲半径:10倍电缆直径
    - 拉力强度:最大5.5磅
    电气性能
    - 电压等级:600 VRMS
    - 电感:0.04 µH/英尺(名义值)
    - 导体电阻:16.2 Ω/1000英尺(20°C时名义值)
    包装
    - 1000英尺/卷
    - 100英尺/卷

    产品特点和优势


    这款电线组件在高温和机械应力环境下具有优异的性能。其采用的无卤素绝缘材料不仅环保,还具有较好的阻燃性和耐化学腐蚀性。此外,UL和CSA认证保证了其在各种应用中的可靠性和安全性。这些特点使得它在工业自动化、机器人控制等领域中有着广泛的应用。

    应用案例和使用建议


    应用案例
    该电线组件常用于工业自动化生产线中的信号传输,例如电机控制、传感器连接等。在医疗设备中也广泛应用于生命体征监测设备中的信号传输。
    使用建议
    - 在高温环境中使用时,需注意导线的温度等级,确保不超过105°C。
    - 在机械应力较大的环境中,应选择较大直径的电线以增加拉力强度。
    - 确保接头的正确安装和密封,避免水汽和其他污染物侵入,影响信号传输效果。

    兼容性和支持


    该电线组件适用于大多数工业标准连接器和接口。制造商提供全面的技术支持和售后服务,用户可访问公司网站获取更多信息和技术文档。此外,该产品还支持多种包装规格,方便不同需求的客户进行采购。

    常见问题与解决方案


    常见问题及解决方案
    - 问题:电线过热导致损坏
    - 解决方案: 使用合适的电缆直径和正确的安装方法,确保电线不在极限温度下长时间运行。

    - 问题:信号传输不稳定
    - 解决方案: 确认接头连接紧密,且线路没有破损或受潮。检查设备电源稳定性和接地情况。

    - 问题:拉力过大导致损坏
    - 解决方案: 选择合适尺寸的电缆,确保在安装和使用过程中不会受到过度拉伸。

    总结和推荐


    综合来看,ALPHA WIRE公司的型号6713电线组件凭借其出色的耐温性能、机械强度和电气性能,非常适合在严苛的工作环境中使用。其良好的行业认证和广泛的兼容性使其在市场上具备较强的竞争力。我们强烈推荐使用此款产品,特别是对于需要在高温和高机械应力环境下工作的应用场合。

6713 SL005参数

参数
100.0' (30.5m)
零件状态 在售

6713 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6713 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 6713 SL005 6713 SL005数据手册

6713 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 393.5557
50+ ¥ 386.6939
库存: 118
起订量: 30 增量: 0
交货地:
最小起订量为:1
合计: ¥ 393.55
