5272C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 103670
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 多芯线缆 5272C SL001

5272C SL001概述


    产品简介

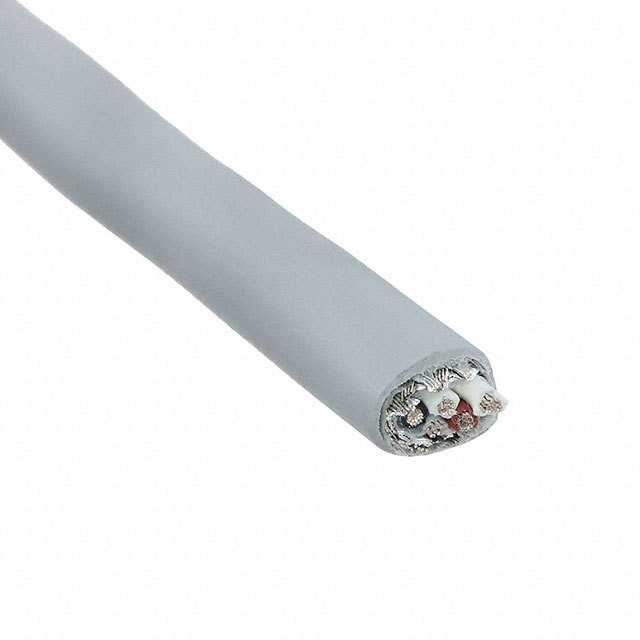

    产品名称:Alpha Wire 5272C 电缆
    产品类型:双绞屏蔽电缆
    主要功能:适用于工业自动化、机器人技术、仪器仪表等领域,用于数据传输和信号传输。
    应用领域:
    - 工业自动化控制
    - 机器视觉系统
    - 医疗设备
    - 通信系统
    - 测试和测量设备

    技术参数


    物理和机械特性
    - 导体直径:0.024英寸(24 AWG)
    - 绝缘层厚度:0.010英寸
    - 电缆直径:0.240英寸(最大0.253英寸)
    - 温度范围:-35°C至105°C
    - 弯曲半径:10倍电缆直径
    - 最大拉力:20.9磅
    - 太阳光照射抵抗力:是
    电气特性
    - 额定电压:300 V RMS
    - 互电容:28 pF/英尺(1 kHz,标称值)
    - 接地电容:50 pF/英尺(1 kHz,标称值)
    - 特性阻抗:64Ω
    - 电感:0.19 μH/英尺(标称值)
    - 导体直流电阻:26 Ω/1000英尺(20°C,标称值)
    - 外部屏蔽直流电阻:4.3 Ω/1000英尺(20°C,标称值)
    认证
    - UL:符合 AWM/STYLE 10002, 105°C/300 V RMS 和 AWM/STYLE 21894, 105°C/300 V RMS
    - CSA International:符合 CMG 105°C
    - IEC:符合 EN 60332-1 和 EN 60332-2
    - CE:符合欧盟低电压指令 2014/35/EC
    - RoHS:符合欧盟 RoHS 指令 2011/65/EU
    - REACH:符合 EC 1907/2006

    产品特点和优势


    特点:
    - 双绞屏蔽设计:减少电磁干扰,提高信号完整性。
    - 高耐温性能:能够在极端温度环境下工作,适应各种恶劣环境。
    - 耐用性强:高强度的电缆材料保证长时间的使用寿命。
    - 多种颜色选择:便于识别和区分不同的信号线缆。
    优势:
    - 兼容性强:能够满足多种工业标准,适合广泛的应用领域。
    - 高可靠性:经过严格测试,确保稳定可靠的性能表现。
    - 环保材料:符合RoHS和REACH标准,绿色环保无害。

    应用案例和使用建议


    应用案例:
    - 在机器视觉系统中作为图像传感器的数据线。
    - 在医疗设备中传输心电图和血压监测信号。
    - 在自动化生产线上连接控制器和传感器。
    使用建议:
    - 在安装时确保电缆的弯曲半径不小于10倍电缆直径,以避免损坏内部导体。
    - 为避免电磁干扰,建议将电缆与其他敏感信号线保持一定距离。
    - 在户外使用时,由于具有阳光抵抗性能,可以在强光环境中使用。

    兼容性和支持


    兼容性:
    - 该电缆符合多种国际标准,可以与其他各种设备和系统无缝对接。
    支持和服务:
    - Alpha Wire 提供详尽的技术文档和支持服务,以确保客户能够正确使用和维护产品。

    常见问题与解决方案


    问题1:电缆在高温下无法正常工作。
    解决方案:检查环境温度是否超出电缆的额定温度范围(-35°C至105°C),如果超过,则需要更换适用范围更广的电缆。
    问题2:电缆在使用过程中出现断裂。
    解决方案:检查电缆是否受到过度拉扯或挤压,若发现问题则应立即停止使用并更换新电缆。
    问题3:信号传输不稳定。
    解决方案:确认电缆是否有足够的接地屏蔽层,同时检查电缆周围是否有强磁场干扰,必要时重新布线。

    总结和推荐


    综合评估:
    Alpha Wire 5272C 电缆以其坚固耐用、高可靠性和多用途性在市场上占有重要地位。它适用于多种工业环境,能够满足各种严苛的工作要求。
    推荐结论:
    鉴于其卓越的性能和广泛的适用性,强烈推荐在工业自动化、机器人技术和其他对电缆质量有严格要求的领域中使用这款电缆。

5272C SL001参数

参数
1000.0'(304.8m)
零件状态 在售

5272C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5272C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5272C SL001 5272C SL001数据手册

5272C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
