5852 WH001

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Hook-up Wire 28AWG 304.8m 0.99mm Silver Coated Copper 600VAC Spool
供应商型号: ET-1619606
供应商: 海外现货
标准整包数: 1

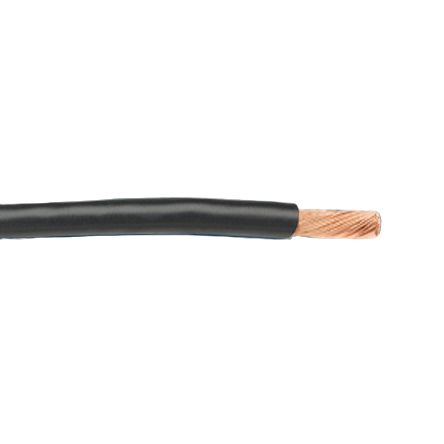

ALPHA WIRE 单芯线缆 5852 WH001

5852 WH001概述

    Alpha Wire 产品技术手册

    产品简介


    Alpha Wire 产品系列中的型号为5852的电缆线是专为工业应用设计的一款高性能电气连接材料。它采用特种单芯铜导体(SPC)结合聚四氟乙烯(PTFE)绝缘层,广泛应用于自动化控制、医疗器械、航空电子及通信设备等领域。此电缆线以其优异的电气特性和良好的环境适应能力著称,适用于需要高可靠性和稳定性的场合。

    技术参数


    - 构造
    - 导体:28(7/36)AWG SPC,直径0.015英寸
    - 绝缘层:0.010英寸壁厚,标称值PTFE 0.035+/- 0.004英寸
    - 颜色:提供白色、黑色、红色、绿色、黄色、蓝色、棕色、橙色、灰色、紫色、白色/黑色、白色/蓝色、白色/橙色、白色/紫色等多种颜色选项
    - 适用标准
    - UL AWM/STYLE 1213,105°C
    - VW-1
    - Military MIL-W-16878/4(类型E),200°C / 600 VRMS
    - NEMA HP3-EXBCB
    - 环境要求
    - 温度范围:-60°C至200°C
    - 弯曲半径:电缆直径的10倍
    - 拉力强度:最大1.37磅
    - 电气特性
    - 额定电压:600 VRMS
    - 电感:0.07 µH/英尺,标称值
    - 导体直流电阻:60Ω/1000英尺@20°C,标称值
    - 包装规格
    - 1000英尺:最大尺寸3.5x3x1.125英寸,最多3个独立部分,每段最小长度100英尺
    - 100英尺:连续长度,尺寸2.75x1x1.125英寸
    - 环保认证
    - 符合欧盟RoHS 2指令和REACH法规
    - 符合中国RoHS“电子信息产品污染控制标志”标准SJ/T 11364-2014

    产品特点和优势


    该电缆线具备极佳的电气特性,能够在极端温度条件下保持稳定的性能,同时具有很高的机械强度和耐腐蚀性。这使得它非常适合在恶劣环境中使用,如高温、高压或湿度较高的场合。此外,多样化的颜色选择方便用户进行线路识别和管理。

    应用案例和使用建议


    - 应用案例:在工业自动化控制系统中用于信号传输;在医疗器械设备中用于医疗监测和诊断信号传输;在航空电子系统中用于传感器信号连接。
    - 使用建议:确保在安装过程中保持适当的弯曲半径,以避免损伤电缆;对于特殊应用场合,建议提前进行小批量试用以验证性能;考虑到不同颜色的选择可以帮助提高系统可读性,建议根据实际需求选择合适的颜色组合。

    兼容性和支持


    - 兼容性:该电缆线支持多种工业标准,能够与大多数主流设备和组件无缝对接。
    - 支持和服务:Alpha Wire 提供全面的技术支持和售后服务,包括但不限于产品选型指导、现场技术支持和售后维修服务。

    常见问题与解决方案


    - 问题1:电缆线的颜色选项有限。
    - 解决方案:某些特殊颜色可能需要通过特殊订单获取,具体详情请咨询 Alpha Wire 官方客服。
    - 问题2:如何保证电缆线的安装质量?
    - 解决方案:严格按照技术手册中的安装指南操作,并使用适当的工具和设备进行安装。建议由专业技术人员执行安装以确保最佳效果。


    总结和推荐


    Alpha Wire 型号为5852的电缆线凭借其出色的电气特性、宽广的工作温度范围以及卓越的机械强度,成为了工业应用中的理想选择。无论是在极端环境下还是在精密仪器中,这款电缆线都能提供可靠的电气连接。强烈推荐给需要高可靠性和稳定性的客户。

5852 WH001参数

参数
1000.0' (304.8m)
安装方式 导线安装
零件状态 在售

5852 WH001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5852 WH001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 5852 WH001 5852 WH001数据手册

5852 WH001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 791.0495 ¥ 6684.3682
2+ $ 716.5302 ¥ 6054.6798
5+ $ 672.7652 ¥ 5684.8662
10+ $ 661.7478 ¥ 5591.7693
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6684.36
直接购买
加入购物车
