5874 OR005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire 架空电缆, Premium 系列, 0.2 mm²横截面积, 美国线规24 AWG, 30m长
供应商型号: 8788133
供应商: 海外现货
标准整包数: 30

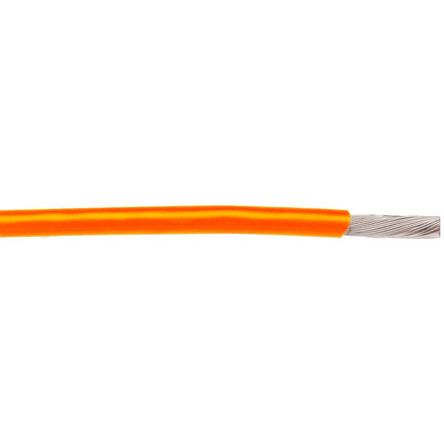

ALPHA WIRE 单芯线缆 5874 OR005

5874 OR005概述

    电子元器件产品技术手册:AW5874

    1. 产品简介


    AW5874是一种用于高可靠性应用的电线组件。主要由银镀铜导体和PTFE绝缘层组成。适用于广泛的工业应用领域,包括军用设备、医疗设备、通信系统等。

    2. 技术参数


    | 参数 | 规格 |

    | 导体直径 | 0.025 英寸 |
    | 绝缘层厚度 | 0.0145 英寸(名义) |
    | 色彩选择 | 白色、黑色、红色等 |
    | 环境温度范围 | -60至200°C |
    | 电压等级 | 1000 VRMS |
    | 拉力强度 | 3.7 磅 |
    | 弯曲半径 | 电缆直径的10倍 |
    | 电感率 | 0.06μH/英尺(名义) |
    | 直流电阻 | 22.3Ω/1000英尺(名义) |

    3. 产品特点和优势


    - 环保材料:符合欧盟RoHS 2和RoHS 3标准,不含有害物质,确保安全使用。
    - 优异的电气性能:高耐压等级,低直流电阻,适用于高压和高频环境。
    - 耐温性能:可在极端环境下工作,适用于温度范围广泛的应用场合。
    - 良好的机械强度:高强度的绝缘层,确保在弯曲和其他物理应力下的稳定性。

    4. 应用案例和使用建议


    - 应用场景:常用于飞机内部布线、军事设备的内部连接、以及需要高可靠性的通信系统中。
    - 使用建议:在选择使用AW5874时,考虑到其耐温性能和抗拉强度,建议在对电气和机械性能要求较高的环境中使用。同时,应注意定期检查以确保其长期稳定性。

    5. 兼容性和支持


    - 兼容性:与各种标准接口和系统兼容,适用于大多数现有的电气设备和控制系统。
    - 厂商支持:Alpha Wire提供详细的用户手册和技术支持,帮助用户正确安装和使用产品。此外,还提供定制服务,根据客户需求提供特殊规格的产品。

    6. 常见问题与解决方案


    - 问题1:电缆颜色无法满足需求
    - 解决方案:通过特殊订单可定制更多颜色选项,但可能需要满足最小订购量要求。
    - 问题2:需要连续长度的产品
    - 解决方案:可以选择100英尺长度的版本,该版本提供连续长度的电缆,便于安装。

    7. 总结和推荐


    总结:AW5874是一款高性能的电线组件,具有优良的电气性能和环境适应能力。它符合多种国际标准,适用于需要高可靠性的工业应用。
    推荐:鉴于其卓越的性能和广泛应用性,强烈推荐在高可靠性要求的项目中使用AW5874。无论是工业控制还是军用设备,这款产品都能提供稳定的性能表现。

    本文档仅供参考使用,具体规格和性能请参阅制造商提供的最新技术手册。

5874 OR005参数

参数
100.0' (30.5m)
零件状态 在售

5874 OR005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5874 OR005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 5874 OR005 5874 OR005数据手册

5874 OR005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1392.9797
50+ ¥ 1375.8889
库存: 1076
起订量: 30 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1392.97
