6066C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 2775213
供应商: 海外现货
标准整包数: 305

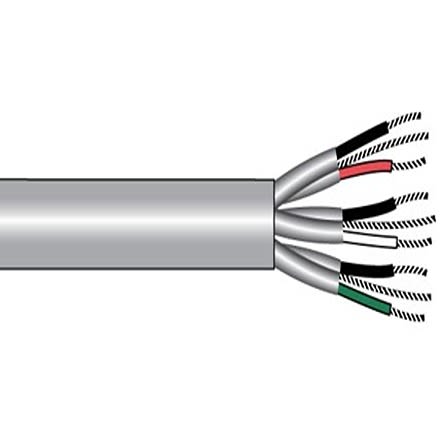

ALPHA WIRE 多芯线缆 6066C SL001

6066C SL001概述


    产品简介


    Alpha Wire 6066C 是一款高性能的多芯电缆组件,专为各类工业和商业应用设计。这款电缆由多个组件构成,包括多股导体、绝缘层、屏蔽层及护套,具有优异的电气特性和机械性能。它适用于自动化控制、数据通信、传感器连接等领域,能够在多种复杂环境中稳定工作。

    技术参数


    - 结构组成:
    - 导体:18 AWG(16/30)单对铜导线
    - 绝缘层:PVC材质,壁厚0.016英寸
    - 配对方式:双绞线,每英尺至少5.3个扭距
    - 屏蔽层:铝箔/麦拉复合屏蔽层,25%重叠率,箔面朝内
    - 排流线:20 AWG(10/30)铜导线
    - 护套:PVC材质,壁厚0.053英寸,颜色为SLATE
    - 电气特性:
    - 电压等级:300 VRMS
    - 互感电容:57 pF/英尺(1 kHz时)
    - 接地电容:103 pF/英尺(1 kHz时)
    - 特性阻抗:40 Ω
    - 电感:0.18 µH/英尺(1 kHz时)
    - 导体电阻:7.3 Ω/1000英尺(20°C时)
    - 物理与机械性能:
    - 温度范围:-20°C 至 80°C
    - 弯曲半径:电缆直径的10倍
    - 拉力强度:最大198磅
    - 认证与合规性:
    - UL AWM/STYLE 2464认证:80°C / 300 VRMS
    - CSA认证:CMG 60°C, FT4
    - 罗马尼亚指令2002/95/EC(RoHS)符合标准
    - 加州65号提案符合标准

    产品特点和优势


    Alpha Wire 6066C 的显著特点是其卓越的电气性能和坚固的机械结构。它的高抗干扰能力、宽温度范围和可靠的稳定性使其适用于各种严苛的工业环境。此外,该电缆通过UL和CSA认证,确保了产品的质量和安全性。最重要的是,其完全符合欧盟RoHS指令,满足环保要求。

    应用案例和使用建议


    Alpha Wire 6066C 广泛应用于自动化控制系统、机器视觉、机器人、工厂自动化等领域。例如,在工业机器人中,这款电缆可以用于动力传输和信号连接。对于这些应用场景,我们建议进行定期检查和维护,确保电缆的安全性和可靠性。

    兼容性和支持


    Alpha Wire 6066C 与其他标准电气设备和连接器兼容,能够轻松集成到现有的系统中。制造商提供详细的技术文档和支持服务,确保用户可以充分利用产品的功能。

    常见问题与解决方案


    - 问题:如何判断电缆是否损坏?
    - 解决方案: 使用万用表测试电缆的电阻和导通性,检查是否有断路或短路现象。

    - 问题:电缆在弯曲时是否会受损?
    - 解决方案: 请遵循制造商推荐的最小弯曲半径,以避免电缆内部损伤。
    - 问题:如何处理电缆屏蔽层?
    - 解决方案: 确保屏蔽层正确接地,以提高抗干扰能力并保持系统稳定性。

    总结和推荐


    综上所述,Alpha Wire 6066C 是一款性能卓越、可靠性高的多芯电缆,适合在多种工业环境中使用。其广泛的应用领域和严格的质量控制使它成为市场上极具竞争力的产品。我们强烈推荐这一款电缆组件,特别是在需要高可靠性和抗干扰性的场合。

6066C SL001参数

参数
1000.0' (304.8m)
安装方式 导线安装
零件状态 在售

6066C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6066C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6066C SL001 6066C SL001数据手册

6066C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
