首页  >  产品百科  >  392245 WH001

392245 WH001

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Hook-up Wire 22AWG 304.8m 3.14mm Tinned Copper White 15000VDC Spool
供应商型号: 2849557
供应商: 海外现货
标准整包数: 305

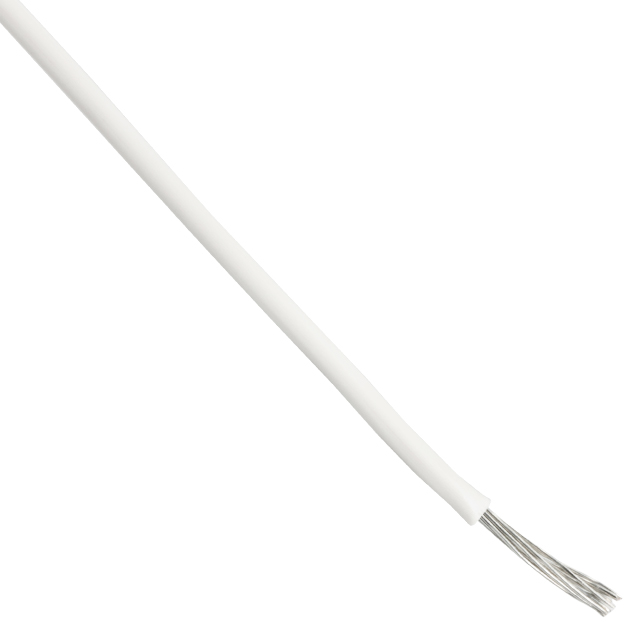

ALPHA WIRE 单芯线缆 392245 WH001

392245 WH001概述


    产品简介


    Alpha Wire 的 392245 型号是一款高性能的电缆,适用于需要高耐温性和机械强度的应用场合。该产品的主要功能是提供可靠的电气连接,具有卓越的绝缘性能和抗拉强度。广泛应用于工业控制、航空航天、医疗设备等领域。

    技术参数


    - 构造:
    - 导体:22 AWG(7/30)TC,直径 0.030 英寸
    - 绝缘层:壁厚 0.045 英寸,硅橡胶材质,总外径 0.120 英寸(±0.004)
    - 印刷标识:22 AWG,RU AWM 风格 3239,150°C,15KV 直流电压,VW-1,认证代码 XXXXX
    - 颜色:白色、黑色、红色
    - 适用标准:
    - UL AWM/风格 3239,150°C / 15KV 直流电压
    - 环境要求:
    - 符合欧盟RoHS 2 和 REACH 法规
    - 物理和机械性能:
    - 工作温度范围:-40°C 至 150°C
    - 弯曲半径:电缆直径的 10 倍
    - 拉伸强度:最大 5.5 磅
    - 电气性能(用于工程目的):
    - 电压等级:15000 VDC
    - 电感:0.1 μH/英尺
    - 导体直流电阻:20°C 时每 1000 英尺 16.2 Ω

    产品特点和优势


    这款电缆的主要特点是其出色的耐温性和机械强度,能够在极端环境下保持良好的性能。硅橡胶绝缘材料使其具有优异的电气绝缘性能和长期稳定性。此外,它符合国际环保法规(如RoHS和REACH),能够满足高端市场需求。

    应用案例和使用建议


    应用案例:
    - 工业自动化:适用于自动化设备中的控制电缆,由于其高耐温性,可以适应各种工业环境。
    - 航空航天:用于飞行器内部的布线,由于其轻量化且具有高机械强度,能承受航空环境中频繁的振动和冲击。
    - 医疗设备:因其优异的绝缘性能,适合用于医疗设备内部的电气连接,保证安全可靠。
    使用建议:
    - 在安装过程中注意避免过度弯曲,确保弯曲半径不小于电缆直径的10倍。
    - 定期检查电缆是否有磨损或损坏,及时更换以确保安全运行。
    - 确保安装环境温度在-40°C 至 150°C 之间,超出此范围可能会影响电缆性能。

    兼容性和支持


    该电缆与多种标准接口兼容,可以与大多数工业设备和系统无缝集成。Alpha Wire 提供全面的技术支持和服务,包括安装指导和售后服务,确保客户能够充分利用产品的优势。

    常见问题与解决方案


    - 问题:电缆在使用过程中出现断裂。
    - 解决方法:检查安装时是否有过度弯曲的情况,确保弯曲半径符合要求。定期检查电缆是否有磨损或其他物理损伤,并及时更换。

    - 问题:电缆表面颜色褪色。
    - 解决方法:硅橡胶绝缘材料对紫外线有一定的敏感性,应尽量避免长期暴露在阳光下。如果必须暴露在户外环境中,可以考虑采用额外的保护措施,如使用护套。

    - 问题:电气连接不稳定。
    - 解决方法:确保导体和接头的连接牢固,必要时可采用焊接或其他可靠的固定方法。定期检查电气连接点,确保没有松动或腐蚀现象。

    总结和推荐


    Alpha Wire 的 392245 型号电缆凭借其优异的性能和广泛的适用性,是一款值得信赖的产品。其卓越的耐温性、机械强度以及符合国际环保标准的特点使其在众多应用场合中表现出色。我们强烈推荐这款电缆,特别是在工业自动化、航空航天和医疗设备领域。

392245 WH001参数

参数
1000.0' (304.8m)
零件状态 在售

392245 WH001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

392245 WH001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 392245 WH001 392245 WH001数据手册

392245 WH001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7657.2405
库存: 0
起订量: 305 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
