5402 SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105683
供应商: 海外现货
标准整包数: 1

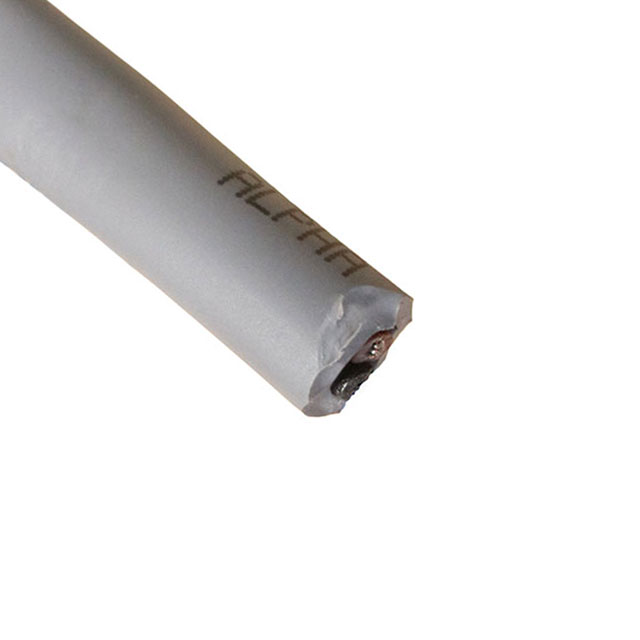

ALPHA WIRE 多芯线缆 5402 SL002

5402 SL002概述

    Alpha Wire 5402 技术手册

    1. 产品简介


    Alpha Wire 5402 是一种多功能电缆组件,适用于广泛的工业和商业应用。它由两根导线构成,采用22号(7/30)镀锡铜作为导体材料,绝缘层为PVC材质,外径约为0.094英寸。该电缆组件具有高耐油性、抗紫外线能力以及良好的机械和电气性能,使其广泛应用于机械制造、汽车电子、自动化控制等领域。

    2. 技术参数


    - 尺寸规格:导体直径为0.030英寸;绝缘层厚度为0.032英寸;护套外径为0.318英寸(最大0.335英寸)。
    - 颜色代码:提供黑、棕、蓝、绿、红等多种颜色选择。
    - 电气特性:
    - 电压等级:600 VRMS
    - 电容:19.5 pF/英尺(@ 1 kHz)
    - 特性阻抗:116 欧姆
    - 电感:0.25 μH/英尺
    - 导体电阻:16.3 欧姆/1000英尺(@ 20℃)
    - 机械性能:
    - 温度范围:-30°C 至 105°C
    - 弯曲半径:10倍电缆直径
    - 最大拉力:11磅
    - 认证标准:
    - UL AWM 1015, 21896, 2501
    - CSA TEW
    - IEC EN 60332-1, EN 60332-2
    - 符合RoHS和REACH环保标准

    3. 产品特点和优势


    Alpha Wire 5402 的主要特点是其出色的电气性能和耐用性。该产品具有较高的耐温性(-30°C至105°C),并能够在潮湿环境下稳定工作。此外,其弯曲半径仅为10倍电缆直径,使得安装更为灵活便捷。电缆组件采用非织造聚酯带芯包裹,确保结构稳定性。

    4. 应用案例和使用建议


    应用案例:Alpha Wire 5402 广泛用于自动化设备、机器人手臂以及汽车传感器等领域。例如,在自动化设备中,它被用来连接各类传感器和执行器,以实现精确控制。在汽车电子系统中,该电缆可作为信号传输线使用。
    使用建议:建议在安装时使用正确的弯折半径以避免电缆损坏。对于长距离传输应用,应考虑使用合适的固定装置来减少外部振动的影响。在户外环境中,建议使用UV防护胶带进行额外保护。

    5. 兼容性和支持


    Alpha Wire 5402 可与其他标准电气连接器和其他电缆组件轻松兼容。制造商提供了详尽的技术文档和客户支持服务,包括使用指南、安装视频及故障排除手册。如果您需要更多帮助,可以联系 Alpha Wire 客户支持团队获取技术支持。

    6. 常见问题与解决方案


    - 问题:电缆弯曲后出现开裂现象。
    - 解决办法:确保弯曲半径不低于10倍电缆直径,避免过度弯曲。
    - 问题:电缆内部导体电阻偏高。
    - 解决办法:检查接头处是否松动或接触不良,必要时重新焊接或更换连接件。
    - 问题:护套出现磨损或老化现象。
    - 解决办法:定期检查电缆状态,必要时替换老化部分或整个电缆组件。

    7. 总结和推荐


    总体而言,Alpha Wire 5402 在性能、可靠性和耐用性方面表现出色,适合于多种工业和商业应用场景。其广泛的适用性和优良的电气性能使其成为众多设备和系统的理想选择。强烈推荐此产品给需要高性能电缆解决方案的用户。

5402 SL002参数

参数
500.0' (152.4m)
零件状态 在售

5402 SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5402 SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5402 SL002 5402 SL002数据手册

5402 SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
