2844/7 YL005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire 架空电缆, 2844 系列, 0.23 mm²横截面积, 美国线规24 AWG, 30m长
供应商型号: 8788430
供应商: 海外现货
标准整包数: 30

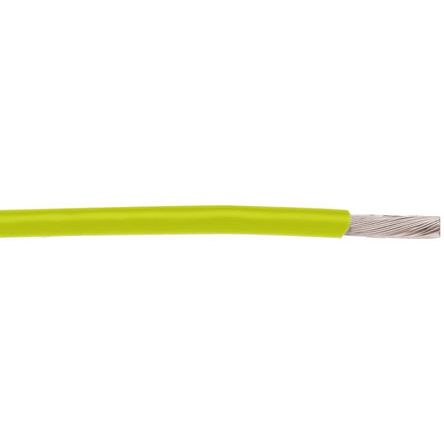

ALPHA WIRE 单芯线缆 2844/7 YL005

2844/7 YL005概述

    Alpha Wire Hook-Up Wire技术手册

    产品简介


    Alpha Wire公司的Hook-Up Wire系列涵盖了多种绝缘材料和技术规格的产品,旨在满足不同的温度范围、机械强度和环境要求。这种电线广泛应用于控制柜、工厂车间设备、高温烤箱和户外施工设备等场景。Alpha Wire的Hook-Up Wire提供多样的绝缘材料选择,确保用户能够在不同应用场景中找到最合适的选项。

    技术参数


    Alpha Wire Hook-Up Wire的技术规格如下:
    | 绝缘材料 | 温度范围(℃) | 主要特点 |
    |
    | PVC | -55°C 至 +105°C | 通用绝缘材料,耐磨损,阻燃性能优异 |
    | XL-PVC | -55°C 至 +105°C | 比标准PVC具有更好的耐磨和耐穿透性能 |
    | PTFE | -55°C 至 +200°C | 高温,化学惰性,优秀的电气性能 |
    | XLPE | -55°C 至 +125°C | 比PVC更高的温度等级 |
    | 硅胶 | -40°C 至 +150°C | 高压材料,柔韧性好,耐辐射 |
    | PDVF | -40°C 至 +125°C | 广泛用于线绕应用,化学惰性 |
    | ETFE | -70°C 至 +150°C | 高温应用,化学惰性,防潮 |
    | TGGT | +250°C | 高温应用,化学惰性,防潮 |
    | MG | +450°C | 适用于高温处理炉、窑炉和食品服务设备 |
    | mPPE | -40°C 至 +105°C | 轻便、耐用,符合RoHS和WEEE要求,耐磨性为PVC的10倍 |
    具体电气参数如下:
    | 导体类型 | AWG范围 | 电压范围(V) | 绝缘材料 | 温度范围(℃) |

    | 缠绕铜导体 | 26 – 16 | 150 | XL-PVC | -55°C 至 +105°C |
    | 实心铜导体 | 26 – 16 | 150 | XL-PVC | -55°C 至 +105°C |
    | 24 – 16 | 300 | PVC | -40°C 至 +105°C |
    | 26 – 16 | 600 | XL-PVC | -55°C 至 +105°C |
    | 18 – 10 | 600 | XLPE | -55°C 至 +125°C |
    | 22 – 4/0 | 10,000+ | 硅胶 | -40°C 至 +150°C |

    产品特点和优势


    Alpha Wire Hook-Up Wire具备多项独特功能和优势,例如高耐磨性、良好的电气性能、广泛的温度适用范围和环保材料。这些特性使得它们在极端环境下的可靠性得到了显著提高,能够满足复杂的应用需求。此外,它们的环保属性也使得这些产品在工业应用中具有更高的市场竞争力。

    应用案例和使用建议


    Alpha Wire Hook-Up Wire广泛应用于各种场景,如控制柜、工厂车间设备、高温烤箱和户外施工设备等。具体应用包括工厂自动化设备、汽车制造、航空航天和军事应用。对于需要在高温环境下工作的设备,如烤箱和加热设备,可以考虑使用PTFE或MG绝缘材料的电线。对于需要高柔韧性的应用,硅胶绝缘材料的电线是不错的选择。
    使用建议:
    1. 在选择电线时,应根据具体应用场景选择合适的绝缘材料和导体类型。
    2. 对于高精度和高性能应用,推荐使用XLPE或mPPE绝缘材料的电线。
    3. 在特殊环境下,如强酸碱环境中,建议使用PTFE或ETFE绝缘材料的电线。

    兼容性和支持


    Alpha Wire Hook-Up Wire兼容多种电气标准和规范,如UL、CSA和MIL-SPEC。厂商提供了详尽的支持文档和在线资源,包括选型指南、技术资料和产品目录,以帮助用户选择合适的电线。此外,公司还提供在线的分销商定位工具,方便用户查找附近的销售点。

    常见问题与解决方案


    1. 问题:如何判断电线的绝缘材料是否合适?
    解决方案: 参考产品手册中的绝缘材料温度范围和机械性能参数,选择符合应用需求的绝缘材料。
    2. 问题:电线在长时间暴露在高温环境下会出现什么问题?
    解决方案: 使用耐高温的绝缘材料如PTFE或MG,定期检查电线状态,避免因过热导致的损坏。
    3. 问题:如何确保电线连接的安全性?
    解决方案: 使用适当的连接技术和工具,确保电线连接牢固且无短路风险。同时,在安装过程中遵循相关安全规范。

    总结和推荐


    总体而言,Alpha Wire Hook-Up Wire凭借其多样化的绝缘材料选择、广泛的温度适用范围和卓越的电气性能,在复杂和严苛的应用环境中表现出色。其独特的设计和环保特性使其在市场上具有很强的竞争力。强烈推荐在需要高可靠性和耐久性的应用场景中使用该系列产品。

2844/7 YL005参数

参数
100.0' (30.5m)
应用等级 军用级
零件状态 在售

2844/7 YL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

2844/7 YL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 2844/7 YL005 2844/7 YL005数据手册

2844/7 YL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 932.0168
50+ ¥ 920.5981
库存: 178
起订量: 30 增量: 0
交货地:
最小起订量为:1
合计: ¥ 932.01
