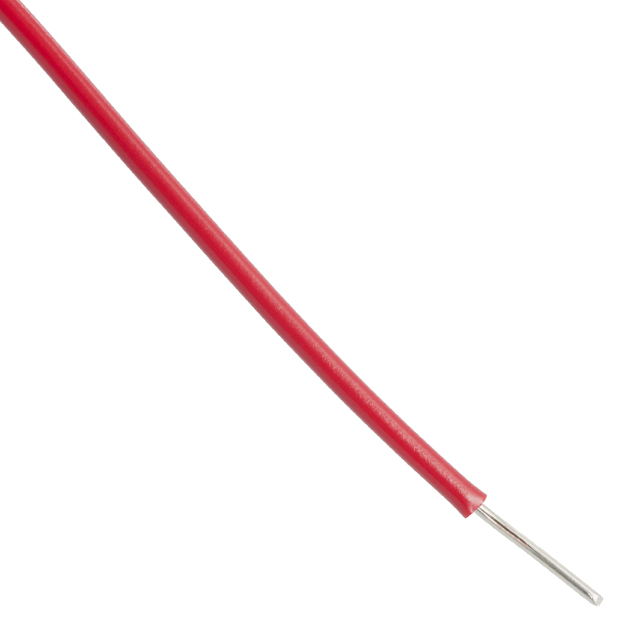

1565 RD001

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Hook-up Wire 18AWG 304.8m 1.88mm Tinned Copper Red 1000V Spool
供应商型号: 2773674
供应商: 海外现货
标准整包数: 305
ALPHA WIRE 单芯线缆 1565 RD001

1565 RD001概述

    Alpha Wire PART NO. 1565 技术手册

    1. 产品简介


    PART NO. 1565 是一种用于电子设备连接的单股铜线电缆。它主要用于通信和控制系统中,通过可靠的电气连接实现数据传输和信号控制。此款电缆具有多种颜色可选,以满足不同应用需求。根据手册中的描述,它特别适用于需要高温耐受性的环境中。

    2. 技术参数


    - 导体规格: 单股固体铜导体,AWG 18。
    - 绝缘材料: PVC 绝缘层,壁厚 0.016 英寸,公差±0.002 英寸。
    - 适用标准: MIL-W-76B TYPE MW 80°C / 1000 VRMS,符合美国军用标准。
    - 环境条件:
    - 工作温度范围:-40°C 至 80°C。
    - 弯曲半径:10倍电缆直径。
    - 最大拉力:12.8磅。
    - 电气特性:
    - 电压等级:1000 VRMS。
    - 电感:0.05 μH/英尺(标称)。
    - 直流电阻:6.6Ω/1000英尺(标称),20°C时。
    - 包装方式:
    - 连续长度卷装,每卷 1000 英尺和 100 英尺两种规格。


    3. 产品特点和优势


    - 合规性:完全符合RoHS 2 和RoHS 3 指令,无有害物质。
    - 适应性强:适用于广泛的工业环境和复杂的工作条件。
    - 稳定性高:即使在极端温度下也能保持良好的电气性能。
    - 多样性:提供多种颜色选择,方便识别和匹配。


    4. 应用案例和使用建议


    此款电缆适用于自动化设备、工业控制系统以及通信基础设施等环境中的各种应用场景。由于其高温耐受性和高机械强度,非常适合于需要长时间稳定运行的应用场合。在安装过程中,建议遵循制造商提供的标准布线规范,以确保最佳的电气性能和机械寿命。

    5. 兼容性和支持


    PART NO. 1565 与市场上多数工业标准设备高度兼容,尤其适合用于MIL-W-76B TYPE MW标准下的系统中。Alpha Wire提供详细的技术支持和售后服务,帮助客户解决安装和使用过程中的任何问题。客户可通过官方网站获取更多资料和技术文档。

    6. 常见问题与解决方案


    - 问题1:电缆过热损坏。
    - 解决方案:检查电缆是否超负荷运行,避免在高温环境下过度使用。
    - 问题2:电气接触不良。
    - 解决方案:确保接头紧固且干净,按照正确的方式进行连接。
    - 问题3:电缆在弯曲时出现断裂。
    - 解决方案:遵循最小弯曲半径要求,确保电缆不会过度弯曲。

    7. 总结和推荐


    总体来看,PART NO. 1565 电缆凭借其出色的电气性能、坚固耐用的结构和多样的颜色选择,在众多应用场景中展现出显著的优势。无论是工业控制还是通讯系统,它都是一款值得信赖的产品。强烈推荐使用这款电缆来提升系统的可靠性和稳定性。

1565 RD001参数

参数
1000.0' (304.8m)
零件状态 在售

1565 RD001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

1565 RD001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 1565 RD001 1565 RD001数据手册

1565 RD001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2249.1592
库存: 597
起订量: 305 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2249.15
直接购买
加入购物车
