6716 GY005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire 架空电缆, EcoWire 系列, 1.3 mm²横截面积, 美国线规16 AWG, 30m长
供应商型号: 1764969
供应商: 海外现货
标准整包数: 1

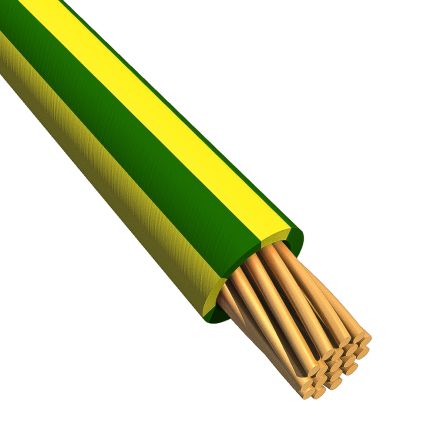

ALPHA WIRE 单芯线缆 6716 GY005

6716 GY005概述

    Alpha Wire 6716电子元器件技术手册

    1. 产品简介


    Alpha Wire 6716是一款高性能电子线缆,属于16号标准电线。该线缆主要用于各种电气设备内部连接及控制系统,具备优良的机械和电气性能,广泛应用于工业控制、自动化设备、家用电器等领域。

    2. 技术参数


    | 参数项 | 规格描述 |

    | 导体直径 | 0.059英寸(16AWG) |
    | 绝缘厚度 | 0.011英寸(平均值),±0.002英寸 |
    | 绝缘材料 | 改性聚苯醚 |
    | 印刷信息 | ALPHA WIRE ECOWIRE TM 16 AWG E163869-DB |
    | 认证 | UL AWM/STYLE 11028 105°C / 600 VRMS
    CSA International C(RU) AWM I A/B FT1 105°C / 600 VRMS
    其他无卤素 IEC 60332-2 燃烧行为 |
    | 工作温度范围 | -40°C 至 105°C |
    | 弯曲半径 | 电缆直径的10倍 |
    | 最大拉力 | 20.4磅 |
    | 电压等级 | 600VRMS |
    | 电感 | 0.03 μH/英尺,标称值 |
    | 导体直流电阻 | 20°C时为4.4Ω/1000英尺,标称值 |

    3. 产品特点和优势


    - 环保材料:使用无卤素材料制造,符合RoHS和REACH标准,减少了有害物质对环境的影响。
    - 高温性能:能在-40°C至105°C的工作温度范围内稳定工作,确保在极端环境下也能可靠运行。
    - 高机械强度:具备良好的弯曲能力和拉力,适合复杂环境下的安装和使用。
    - 认证齐全:通过UL和CSA认证,确保产品质量和安全性。

    4. 应用案例和使用建议


    Alpha Wire 6716适用于多种工业和商业环境,如工厂自动化系统、家用电器内部布线等。例如,在一个工厂自动化系统中,它可以用作传感器与控制器之间的信号传输线缆。由于其具有良好的抗干扰能力和稳定性,能够在各种恶劣环境中长期稳定工作。
    使用建议:
    - 在进行安装时,注意保持线缆的弯曲半径不小于电缆直径的10倍,避免过度弯折导致损坏。
    - 定期检查线缆的磨损情况,及时更换已出现损伤的部分,以保证系统的安全稳定运行。

    5. 兼容性和支持


    该产品可与多种电子设备兼容,支持连续长度安装。Alpha Wire提供详细的安装指南和技术支持服务,帮助客户解决在使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题:如何确定合适的电缆直径?
    - 解答:根据负载电流大小选择合适的导体直径。对于大多数工业应用,16AWG是一个常见的选择,能够承载较大的电流而不产生过高的热量。
    - 问题:如何判断线缆是否达到使用寿命?
    - 解答:定期检查线缆的外皮是否有破损或变色现象。如果发现任何异常,应及时更换新的线缆。

    7. 总结和推荐


    总体来说,Alpha Wire 6716是一款性能优异、环境友好的电子线缆,尤其适合在工业自动化、家电控制等需要稳定信号传输的环境中使用。凭借其出色的机械性能和广泛的适用性,推荐在各类电气控制系统中选用此款产品。

6716 GY005参数

参数
100.0' (30.5m)
零件状态 在售

6716 GY005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6716 GY005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 6716 GY005 6716 GY005数据手册

6716 GY005封装设计

查看详情并下载
Symbol
Footprint
3D Model
