首页  >  产品百科  >  3057 OR005

3057 OR005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire 架空电缆, 1.3 mm²横截面积, 美国线规16 AWG, 30m长
供应商型号: 333464
供应商: 海外现货
标准整包数: 30

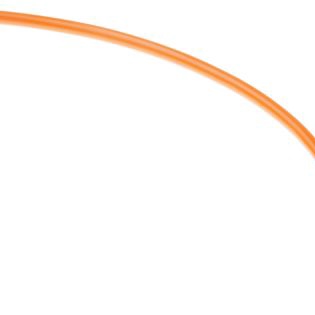

ALPHA WIRE 单芯线缆 3057 OR005

3057 OR005概述

    钩型电线(Hook-up Wire)技术手册

    产品简介


    钩型电线是一种常用的电子元件,广泛应用于各种电子设备中。本产品采用半硬质PVC绝缘材料,具有优异的耐热、耐油、耐溶剂性能。它由多股绞合铜线或单股实心铜线作为导体,外部包裹着颜色编码的PVC绝缘层。这种电线主要应用于工业控制设备、家用电器、医疗设备等领域,具备出色的电气特性和耐用性。

    技术参数


    以下是几种不同规格的钩型电线的技术参数,以帮助用户选择合适的型号:
    | 零件号 | AWG 规格 | 绞合数 | 绝缘厚度(英寸) | 绝缘厚度(毫米) | 导体直径(英寸) | 导体直径(毫米) | 股数 | 电压等级 |
    |
    | 3047 | 30 | 7/38 | 0.016 | 0.41 | 0.043 | 1.09 | 1-10 | 300V |
    | 3048 | 28 | 7/36 | 0.016 | 0.41 | 0.047 | 1.19 | 1-10 | 300V |
    | 3049 | 26 | 7/34 | 0.016 | 0.41 | 0.051 | 1.30 | 1-10 | 300V |
    | 3050 | 24 | 7/32 | 0.016 | 0.41 | 0.057 | 1.45 | 1-19+28,30 | 300V |
    | 3051 | 22 | 7/30 | 0.016 | 0.41 | 0.065 | 1.65 | 1-19+28-30 | 300V |
    | 3053 | 20 | 10/30 | 0.016 | 0.41 | 0.071 | 1.80 | 1-19+28-30 | 300V |
    | 3055 | 18 | 16/30 | 0.016 | 0.41 | 0.080 | 2.03 | 1-19+28-30 | 300V |
    | 3057 | 16 | 26/30 | 0.016 | 0.41 | 0.095 | 2.41 | 1-19+28-30 | 300V |
    此外,还有一种固态导体的产品型号:
    | 零件号 | AWG 规格 | 导体类型 | 绞合数 | 绝缘厚度(英寸) | 绝缘厚度(毫米) | 导体直径(英寸) | 导体直径(毫米) | 股数 | 电压等级 |

    | 3050/1 | 24 | 固态 | - | 0.016 | 0.41 | 0.057 | 1.45 | 1-10 | 300V |
    | 3051/1 | 22 | 固态 | - | 0.016 | 0.41 | 0.065 | 1.65 | 1-10 | 300V |
    | 3053/1 | 20 | 固态 | - | 0.016 | 0.41 | 0.071 | 1.80 | 1-10 | 300V |
    | 3055/1 | 18 | 固态 | - | 0.016 | 0.41 | 0.080 | 2.03 | 1-10 | 300V |
    | 3057/1 | 16 | 固态 | - | 0.016 | 0.41 | 0.095 | 2.41 | 1-10 | 300V |
    这些产品符合多项行业标准,包括UL 1007/1569、CSA TR-64和UL 1061、CSA AWM I A/B FT1,可在广泛的温度范围内工作,同时符合RoHS标准。

    产品特点和优势


    钩型电线的主要特点包括:
    - 色码绝缘层:易于识别不同的线路,提高安装效率和安全性。
    - 高可靠性:多股绞合铜线设计,确保更好的柔韧性和耐用性。
    - 宽温度范围:可以在-40°C到105°C的温度范围内稳定工作。
    - 多种规格选择:提供多种AWG规格,适用于不同的应用需求。
    - 环保材料:使用RoHS合规的材料,确保符合国际环保标准。

    应用案例和使用建议


    钩型电线广泛应用于家电、工业控制、自动化设备等领域。例如,在家电领域,它可以用于微波炉、空调、洗衣机等设备内部布线;在工业控制领域,可以用于电机控制电路、传感器连接等。
    使用建议:
    - 温度环境:在极端温度环境下使用时,建议选择具有更高工作温度范围的产品。
    - 安全防护:在复杂环境中使用时,注意防止外力损伤和化学腐蚀。
    - 线径匹配:根据负载电流大小合理选择线径,避免因线径过小导致发热严重。

    兼容性和支持


    这些钩型电线可以与其他标准电气元件和设备兼容。厂商提供了良好的技术支持和售后服务,包括产品咨询、技术指导及维修服务等。具体联系方式为:
    - Toll Free: 1-800-52 ALPHA
    - Telephone: 908-925-8000
    - Fax: 908-925-6923
    - Web Site: [www.alphawire.com](http://www.alphawire.com)
    - Europe/UK Telephone: +44 (0) 1932 772422
    - Europe/UK Fax: +44 (0) 1932 772433
    - Email: info@alphawire.com

    常见问题与解决方案


    在使用过程中可能会遇到一些常见的问题,以下是部分问题及其解决方案:
    - 问题一:电线断裂
    - 解决办法:检查电线的安装位置,确保没有受力点,重新固定。

    - 问题二:接触不良
    - 解决办法:检查端子焊接质量,确保牢固接触。
    - 问题三:绝缘破损
    - 解决办法:及时更换破损部分,避免短路风险。

    总结和推荐


    综上所述,钩型电线凭借其优异的电气性能、耐用性和广泛应用性,是理想的电子元件选择。无论是家用电器还是工业控制系统,它都能胜任不同的任务。强烈推荐购买并使用这些产品,以确保系统的可靠性和高效运行。

3057 OR005参数

参数
100.0' (30.5m)
应用等级 工业级
零件状态 在售

3057 OR005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

3057 OR005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 3057 OR005 3057 OR005数据手册

3057 OR005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 532.0347
库存: 465
起订量: 30 增量: 0
交货地:
最小起订量为:25
合计: ¥ 13300.86
直接购买
加入购物车
