5103C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 4221176
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 多芯线缆 5103C SL001

5103C SL001概述


    产品简介

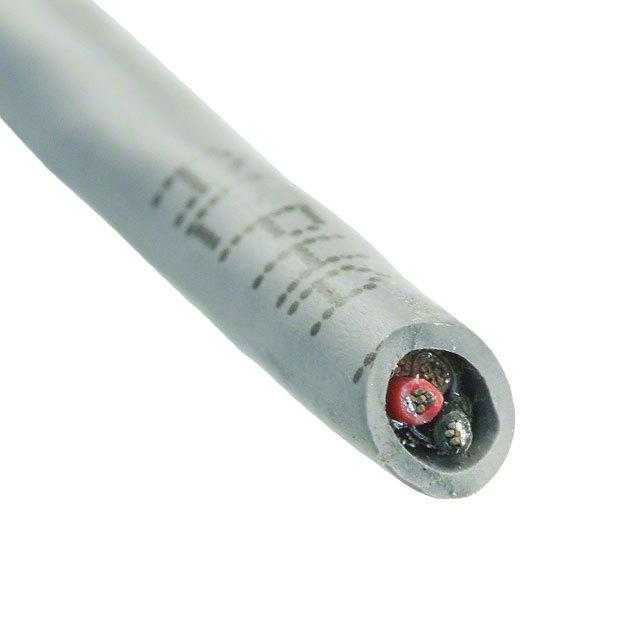

    产品名称:5103C XTRAGUARD(R) 1 高温屏蔽电缆
    Alpha Wire 的 5103C XTRAGUARD(R) 1 高温屏蔽电缆是一种高质量的电子元器件,广泛应用于工业自动化、医疗设备、机器人技术和通信系统等领域。该电缆具有优异的机械和电气性能,能够承受极端温度和恶劣环境条件。

    技术参数


    基本构造
    - 导体材料:22 AWG (7/30) 锡镀铜线
    - 绝缘层:0.010 英寸厚,PVC 材质
    - 护套:0.032 英寸厚,PVC 材质
    - 颜色:黑、棕、红、蓝、绿、黄、沙米色、白色等多种颜色可选
    屏蔽和铠装
    - 编织层:70% 覆盖率,锡镀铜
    - 防水带:25% 重叠,最小
    - 排水线:22 AWG 锡镀铜线
    性能参数
    - 电压等级:300 VRMS
    - 温度范围:-35°C 至 105°C
    - 弯折半径:电缆直径的 10 倍
    - 拉伸强度:最大 24.6 磅
    - 电容值:36 pF/英尺(1 kHz 时)
    - 感抗值:0.18 μH/英尺(1 kHz 时)

    产品特点和优势


    5103C XTRAGUARD(R) 1 高温屏蔽电缆具有以下几个显著特点和优势:
    - 高温适应性:能在极端温度环境下稳定工作,适用温度范围为 -35°C 至 105°C。
    - 卓越的电磁屏蔽效果:编织层和防水带提供了有效的电磁干扰屏蔽。
    - 高机械强度:拉伸强度达到 24.6 磅,适合在严苛环境中使用。
    - 多样化颜色选择:提供多种颜色选项,方便不同应用场景下的识别和管理。

    应用案例和使用建议


    应用案例
    1. 工业自动化:在复杂的工业自动化系统中,该电缆被广泛用于连接传感器、控制器和其他设备,确保信号传输的稳定性。
    2. 医疗设备:在医疗设备中,该电缆由于其优良的电磁屏蔽性能,可以有效减少外部干扰,提高诊断和治疗的准确性。
    3. 机器人技术:在机器人技术领域,该电缆的应用能够确保机器人在复杂环境中稳定运行。
    使用建议
    - 在安装过程中,应注意电缆的弯折半径,避免过度弯折导致损坏。
    - 为了延长电缆的使用寿命,建议在高温和潮湿环境中使用时,进行适当的防护措施。
    - 在选择电缆颜色时,可以根据实际应用场景的需求进行选择,便于后续的管理和维护。

    兼容性和支持


    5103C XTRAGUARD(R) 1 高温屏蔽电缆符合多种国际标准,包括 UL、CSA 和 IEC 标准。该产品与大多数工业控制系统和设备兼容,Alpha Wire 为其提供了详尽的技术支持和售后服务,确保客户在使用过程中的各种问题能够得到及时解决。

    常见问题与解决方案


    常见问题
    1. 电缆容易断裂:在安装和使用过程中,电缆可能因为过度弯折而断裂。
    2. 屏蔽效果不佳:电磁干扰可能导致信号传输不稳定。
    解决方案
    1. 弯折半径控制:严格按照制造商推荐的弯折半径进行安装,避免电缆受到过度应力。
    2. 加强屏蔽层检查:确保编织层和防水带安装完好,以提升电磁屏蔽效果。

    总结和推荐


    5103C XTRAGUARD(R) 1 高温屏蔽电缆凭借其优异的性能和多样的应用特性,在工业自动化、医疗设备和机器人技术等领域具有广泛应用前景。其高温适应性、出色的机械强度和优秀的电磁屏蔽效果使其在市场上具备较强的竞争力。鉴于上述特点和优势,我们强烈推荐使用这款高性能电缆,以满足各种严苛环境下的应用需求。

5103C SL001参数

参数
长*宽*高 304.8m(长度)

5103C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5103C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5103C SL001 5103C SL001数据手册

5103C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
