65603CY SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Flexible Cable 3Conductors 16AWG 9.5mm 600VAC Slate 30.48m Spool
供应商型号: 105511
供应商: 海外现货
标准整包数: 1

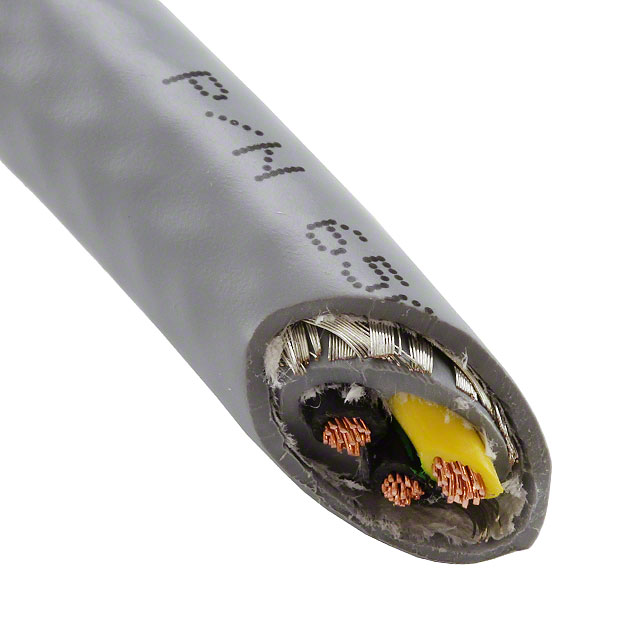

ALPHA WIRE 多芯线缆 65603CY SL005

65603CY SL005概述

    Alpha Wire 65603CY XtraGuard Flexible Control Cable 技术手册

    1. 产品简介


    产品名称:Alpha Wire 65603CY XtraGuard Flexible Control Cable
    产品类型:柔性控制电缆
    主要功能:适用于工业自动化和控制系统中的信号传输和控制
    应用领域:工厂自动化、机器人、电梯、医疗设备、纺织机械等

    2. 技术参数


    | 参数 | 描述 |

    | 组件 1 | 1 x 3 导体 |
    | 导体 | 16 (26/30) AWG 裸铜导线,直径 0.060 英寸 |
    | 绝缘层 | PVC,壁厚 0.022 英寸(标称值) |
    | 导线颜色 | 第一根导线为黑色,第二根导线为黑色,第三根导线为黄绿色 |
    | 按照顺序排列 | 从内层到外层排列 |
    | 缆芯 | 三根导线绞合在一起,每英尺至少 4.8 扭转 |
    | 隔离带 | 纸衬带,重叠度最小 25% |
    | 外护套 | PVC,壁厚 0.030 英寸(标称值),油耐性 |
    | 颜色 | 深灰色 |
    | 屏蔽层 | 85% 最小覆盖面积的镀锡铜编织屏蔽 |
    | 外护套 | PVC,壁厚 0.035 英寸(标称值),油耐性 |
    | 颜色 | 深灰色 |
    | 电气参数 | 描述 |

    | 电压等级 | 600 VRMS |
    | 容量 | 44 pF/英尺(1 kHz 时) |
    | 接地容量 | 79 pF/英尺(1 kHz 时) |
    | 电感 | 0.18 µH/英尺(标称值) |
    | 导体直流电阻 | 4.1 Ω/1000 英尺(20°C 时) |
    | 屏蔽层直流电阻 | 2.28 Ω/1000 英尺(20°C 时) |
    | 工作环境 | 描述 |

    | 温度范围 | 静态:-40°C 至 90°C;动态:-5°C 至 90°C |
    | 弯曲半径 | 静态和动态均为 5 倍电缆直径 |
    | 牵引力 | 最大 70 磅 |

    3. 产品特点和优势


    产品特点:
    - 三层结构设计,具有优异的柔韧性和耐用性
    - 高达 85% 的镀锡铜编织屏蔽层,有效抵抗电磁干扰
    - 通过严格的 RoHS 和 REACH 认证,符合环保要求
    - 高温稳定性,可在 -40°C 至 90°C 的范围内工作
    产品优势:
    - 高品质的 PVC 材料确保长期使用寿命
    - 适用广泛的应用场景,如工业自动化和控制系统
    - 具有良好的抗拉强度,适用于复杂的工作环境

    4. 应用案例和使用建议


    应用案例:
    - 在自动化流水线中用于信号传输和控制
    - 医疗设备中的连接线,确保数据传输的可靠性
    使用建议:
    - 在安装过程中避免过度弯曲,以防止损伤
    - 确保电缆与外部设备的正确连接,以保持信号传输的稳定性

    5. 兼容性和支持


    兼容性:
    - 与大多数工业控制系统兼容,如 PLC、传感器和执行器
    - 适用于各种标准的接插件,方便集成
    支持:
    - Alpha Wire 提供全面的技术支持和售后服务
    - 客户可访问 Alpha Wire 的官方网站获取更多资料和技术文档

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆出现损坏 | 检查安装过程中是否有过度弯曲或机械损伤 |
    | 信号传输不稳定 | 确认接地良好,屏蔽层没有破损 |
    | 电缆过热 | 检查安装环境,确保温度不超过电缆允许的工作范围 |

    7. 总结和推荐


    综合评估:
    Alpha Wire 65603CY XtraGuard Flexible Control Cable 是一款高品质的柔性控制电缆,适用于多种工业应用。其出色的电气性能、高耐久性和环境友好特性使其在市场上具有很强的竞争优势。
    推荐结论:
    强烈推荐使用 Alpha Wire 65603CY XtraGuard Flexible Control Cable。该电缆在多种工业环境中表现出色,且经过严格的质量控制,是一款值得信赖的产品。

65603CY SL005参数

参数
100.0' (30.5m)
零件状态 在售

65603CY SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

65603CY SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 65603CY SL005 65603CY SL005数据手册

65603CY SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
