首页  >  产品百科  >  86183CY SL005

86183CY SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: 3 X 1 Conductor and 18 (41/34) AWG Tinned Copper
供应商型号: 602-86183CY-100-09
供应商: Mouser
标准整包数: 1

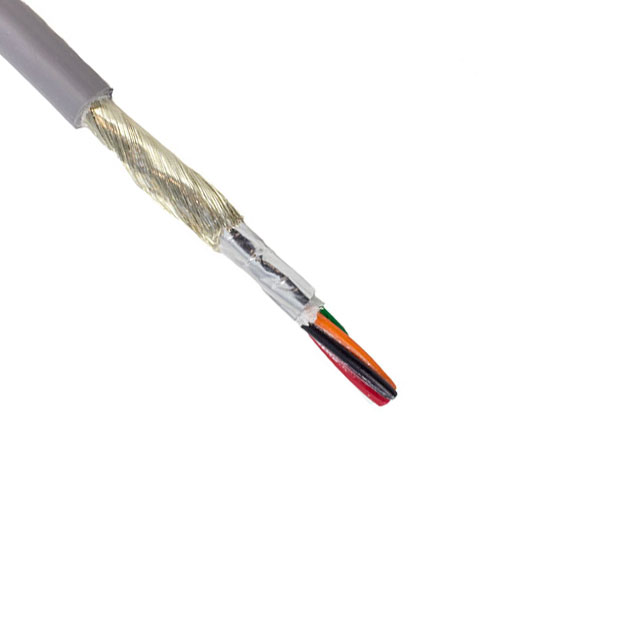

ALPHA WIRE 多芯线缆 86183CY SL005

86183CY SL005概述

    XTRAGUARD®连续柔性数据电缆 86183CY技术手册

    产品简介


    XTRAGUARD®连续柔性数据电缆 86183CY 是一种适用于多种工业和商业环境的高性能电缆。其主要功能是用于数据传输和控制信号的传导。由于其出色的柔韧性、耐油性和阻燃性,这款电缆广泛应用于自动化设备、机器人系统、机器工具等领域。它还符合各种国际标准,如UL、CSA和CE认证,确保在全球范围内具有广泛的适用性。

    技术参数


    | 参数 | 描述 |

    | 导体直径 | 0.043英寸(18AWG) |
    | 绝缘层 | 0.010英寸(PVC,半刚性),总直径0.063英寸 |
    | 电缆组装 | 三组件电缆,每脚最小8.0转 |
    | 屏蔽层 | 铝箔/聚酯复合屏蔽层,25%重叠,排水线为26AWG镀锡铜 |
    | 护套层 | 0.040英寸厚(PVC),标称直径0.240±0.011英寸 |
    | 色彩代码 | 组件1:黑色,组件2:红色,组件3:白色 |
    | 工作温度范围 | 静态:-10至105°C;动态:+5至105°C |
    | 弯曲半径 | 静态和动态均为8倍电缆直径 |
    | 拉力强度 | 最大43磅 |
    | 电压等级 | 300 VRMS |
    | 容量 | 每英尺43 pF(导体对导体) |
    | 接地电容 | 每英尺77 pF(接地导体对导体) |
    | 电感 | 每英尺0.16 μH |
    | 直流电阻 | 每1000英尺6.9 Ω(20°C) |

    产品特点和优势


    XTRAGUARD®连续柔性数据电缆 86183CY 具有以下几个显著特点和优势:
    1. 高度柔韧性:确保在严苛环境中仍能保持良好的性能。
    2. 耐油性和紫外线防护:能够承受恶劣的化学和环境条件。
    3. 高抗拉强度:防止因拉伸导致的损坏。
    4. 多层屏蔽:有效防止电磁干扰。
    5. 合规性:符合多种国际安全标准,包括RoHS和REACH。
    这些特点使得该电缆在自动化设备和机器工具中表现出色,提供了卓越的数据传输稳定性和安全性。

    应用案例和使用建议


    该电缆适用于多种工业自动化和机器工具应用。例如,在自动化生产线中,用于传感器和执行器之间的信号传输。在机器人系统中,用于连接控制单元和伺服电机。为了最大限度地提高电缆的使用寿命,建议遵循以下使用建议:
    1. 定期检查:定期检查电缆外观,确保没有磨损或损坏。
    2. 正确安装:避免过度弯曲或挤压电缆。
    3. 环境适应性:选择适合实际工作环境的电缆型号。

    兼容性和支持


    XTRAGUARD®连续柔性数据电缆 86183CY 可以与其他标准工业电气设备和电缆配合使用。Alpha Wire公司提供了全面的技术支持和维护服务,以确保客户能够充分利用该产品的性能。

    常见问题与解决方案


    1. 问题:电缆容易断裂
    - 解决方案:确保安装过程中不要过度弯曲或扭曲电缆,避免在尖锐物体上摩擦。

    2. 问题:传输信号不稳定
    - 解决方案:检查是否有电磁干扰,并考虑增加屏蔽措施或远离干扰源。
    3. 问题:无法通过相关认证
    - 解决方案:确认电缆是否符合所需的认证标准,并联系供应商获取相应的认证文件。

    总结和推荐


    总体来说,XTRAGUARD®连续柔性数据电缆 86183CY 在其设计和制造过程中展现了卓越的质量和性能。其高度柔韧性、耐油性和屏蔽效果使其成为多种工业应用的理想选择。结合Alpha Wire提供的全面技术支持,我们强烈推荐这款产品给需要高性能数据传输解决方案的客户。

86183CY SL005参数

参数
10.00' (3.05m)
零件状态 在售

86183CY SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

86183CY SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 86183CY SL005 86183CY SL005数据手册

86183CY SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 441.0936 ¥ 3950.8754
2+ $ 393.2496 ¥ 3522.3366
10+ $ 378.441 ¥ 3389.6961
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3950.87
