6714 DB013

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 4221191
供应商: 海外现货
标准整包数: 1

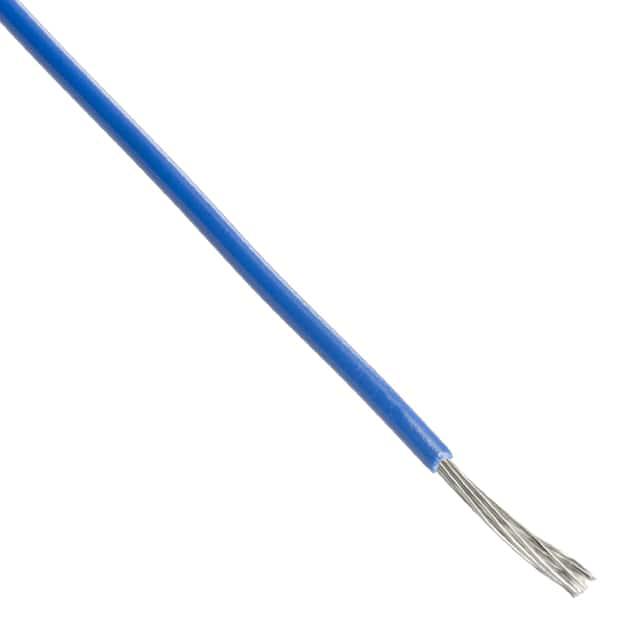

ALPHA WIRE 单芯线缆 6714 DB013

6714 DB013概述

    Alpha Wire 6714 技术手册

    产品简介


    Alpha Wire 6714 是一款高可靠性电子线缆,专为多种工业和商业应用设计。此线缆符合多项国际标准,包括UL AWM/STYLE 11028 105°C / 600 VRMS、CSA International C(RU) AWM I A/B FT1 105°C / 600 VRMS等。6714 适用于需要在严苛环境中保持稳定性的场合,如自动化设备、医疗仪器和通信系统。

    技术参数


    - 直径:1 X 1 HOOKUP,导体为20 (10/30) AWG TC 0.036。
    - 绝缘层厚度:0.0095英寸(约0.24毫米),壁厚公差为±0.002英寸。
    - 材料:改性聚苯醚(Modified Polyphenylene Ether)。
    - 颜色:白色、黑色、红色、绿色、黄色、蓝色、棕色、橙色、深灰色、紫色、黄绿、深蓝。
    - 温度范围:-40°C 至 105°C。
    - 电压等级:600 VRMS。
    - 拉伸强度:最大7.9磅。
    - 弯曲半径:电缆直径的10倍。
    - 电感:0.04 µH/英尺(标称值)。
    - 直流电阻:20°C时,每1000英尺约10.6Ω(标称值)。

    产品特点和优势


    - 环保材料:采用无卤素材料,满足RoHS和REACH规定。
    - 广泛适用性:适用于-40°C至105°C的工作环境,确保在各种气候条件下稳定运行。
    - 耐久性强:符合IEC 60332-2标准,确保燃烧时的良好表现。
    - 多样化颜色:提供12种颜色选择,方便识别和区分。

    应用案例和使用建议


    - 应用案例:常用于医疗设备、自动化控制系统和通信设备中的连接线缆。例如,在医疗仪器中,6714 可以用于心电图机的信号传输线缆。
    - 使用建议:在高温环境下使用时,应注意周围环境的温度变化,避免超过105°C。对于长距离布线,建议选用大包装,以减少接头数量,提高稳定性。

    兼容性和支持


    - 兼容性:Alpha Wire 6714 线缆可以与其他符合UL和CSA标准的电子设备兼容。制造商提供全面的技术支持和售后服务。
    - 维护信息:制造商提供在线技术支持和培训资源,用户可随时获取使用指南和技术文档。

    常见问题与解决方案


    - 问题1:导线断裂。
    - 解决方案:检查安装过程中是否有过度弯折现象,必要时重新布线。
    - 问题2:接触不良。
    - 解决方案:清洁连接点,确保接头连接紧密无松动。
    - 问题3:绝缘层损坏。
    - 解决方案:更换受损部分,确保新旧线缆平滑对接。

    总结和推荐


    Alpha Wire 6714 是一款高性能、多功能的电子线缆,适用于各种工业和商业应用。其优异的电气特性和物理性能使其成为众多关键领域的理想选择。强烈推荐给需要稳定可靠线缆连接的应用场景。

6714 DB013参数

参数
5000' (1524.0m)
零件状态 在售

6714 DB013厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6714 DB013数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 6714 DB013 6714 DB013数据手册

6714 DB013封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10282.0156
5+ ¥ 10282.0156
10+ ¥ 10282.0156
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10282.01
