3057/1 BR005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: 阿尔法电线 架空电缆, 3057 系列, 1.3 mm²横截面积, 美国线规16 AWG, 30m长
供应商型号: 4532036
供应商: 海外现货
标准整包数: 1

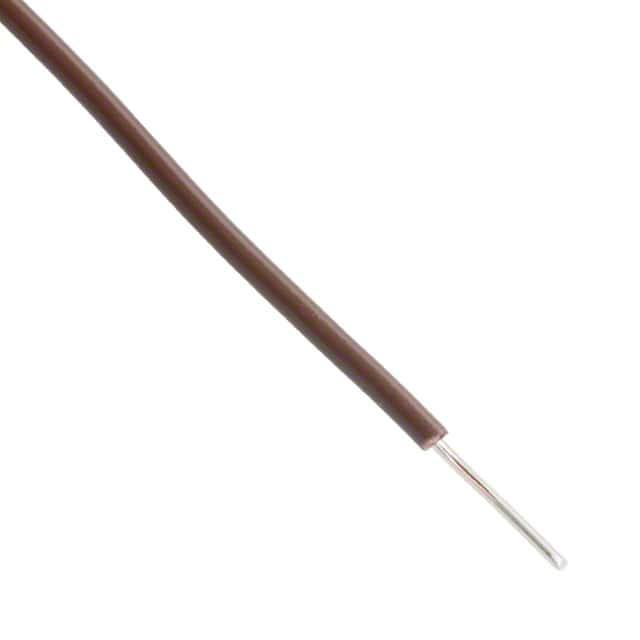

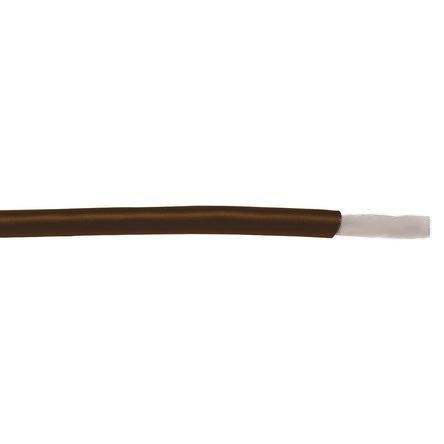

ALPHA WIRE 单芯线缆 3057/1 BR005

3057/1 BR005概述

    电子元器件产品技术手册:3057/1型号线缆

    产品简介


    本技术手册描述的是Alpha Wire公司生产的一款多用途线缆——3057/1型号。这种线缆适用于多种工业及商业场合,凭借其高可靠性、宽温度范围及优良的机械特性,在多个领域具有广泛应用。这款线缆主要作为控制电缆使用,也可用于信号传输、设备连接等方面。它的多样颜色选择使得用户可以根据具体需求进行选择,以适应不同的安装和识别要求。

    技术参数


    - 导体:16 AWG,固态镀锡铜,直径为0.051英寸(1.295mm)。
    - 绝缘层:厚度为0.016英寸(约0.406mm),材料为PVC,允许偏差±0.002英寸(±0.051mm)。标称外径为0.083英寸(2.108mm)。
    - 印刷标记:E163869- RU AWM STYLES 1569 105°C 或 1007 80°C 300V VW-1 IEC 60332-1 16 AWG。
    - 温度范围:-40°C 至 105°C。
    - 弯曲半径:最小弯曲半径为电缆直径的10倍。
    - 拉伸强度:最大20.3磅(约9.2公斤)。
    - 电压等级:交流300伏特(VRMS)。
    - 电感量:每英尺约为0.04微亨(μH)。
    - 直流电阻:在20°C时约为4.2欧姆/1000英尺(约1310欧姆/千米)。
    - 包装规格:
    - 1000英尺(约305米),直径6.5英寸(约16.5cm)、宽度4英寸(约10.2cm)、高度2.5英寸(约6.4cm)。
    - 100英尺(约30.5米),直径3.5英寸(约8.9cm)、宽度3英寸(约7.6cm)、高度1.125英寸(约2.9cm)。

    产品特点和优势


    1. 高性能材料:采用PVC材料的绝缘层,既保证了良好的电气绝缘性能,又确保了耐热性。
    2. 宽广的工作温度范围:能够在极端温度环境下正常工作,从-40°C到105°C,适合各种严苛的工业环境。
    3. 优异的机械性能:抗拉强度达到20.3磅,能够承受反复弯曲而不损伤。
    4. 多色选择:提供多种颜色选项,便于区分不同功能或线路,提高识别度和操作安全性。
    5. 环保材料:符合欧盟RoHS指令和中国RoHS标准,无铅、汞、镉、六价铬、多溴联苯、多溴二苯醚、DBP、DEHP、BBP、DIBP等有害物质限制。

    应用案例和使用建议


    - 机器人手臂:该线缆的高强度和耐弯折特性使其成为机器人手臂中电源线和传感器信号线的理想选择。建议在长时间运行时定期检查线缆状态,防止因磨损导致性能下降。
    - 控制面板:可用于工厂自动化系统中的控制信号传输,推荐采用合适的护套以保护线缆不受物理损坏。
    - 医疗设备:由于其满足医疗行业对安全和质量的要求,适合作为生命支持设备内部连线。安装过程中需注意避免强磁场干扰,以防影响设备正常运作。

    兼容性和支持


    该线缆完全符合UL AWM Style 1007和Style 1569、CSA TR-64及IEC EN 60332-1标准。它与多数标准接口兼容,无需额外适配器即可轻松集成到现有系统中。对于售后支持服务,Alpha Wire提供全面的产品咨询和技术指导,包括安装指南、维护手册和在线技术支持等资源。若客户遇到任何技术难题,可通过官方渠道联系制造商获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 线缆破损 | 检查接头处是否有异物卡住,尝试重新焊接或更换新线缆。 |
    | 长期暴露于高温下 | 若线缆外皮出现软化或熔化现象,表明超过了额定工作温度范围,应立即停用并替换为合适的产品。 |
    | 接触不良 | 确保连接点清洁且紧固,必要时可重新压接端子或更换新的接头配件。 |
    | 传输信号不稳定 | 验证两端设备接地良好,排除外部电磁干扰源,并考虑加装屏蔽套管增强抗干扰能力。 |

    总结和推荐


    综上所述,Alpha Wire 3057/1型号线缆以其卓越的性能表现和广泛的适用性,成为众多工业和商业项目的理想选择。无论是自动化生产线、医疗设施还是复杂的数据中心,它都能提供可靠的连接和支持。如果您正在寻找一款既能应对极端环境又能保证长期稳定性的高质量线缆,那么3057/1无疑是一个值得信赖的选择。强烈推荐给需要在严苛条件下保证信号传输稳定性的专业用户。

3057/1 BR005参数

参数
100.0' (30.5m)
零件状态 在售

3057/1 BR005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

3057/1 BR005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 3057/1 BR005 3057/1 BR005数据手册

3057/1 BR005封装设计

查看详情并下载
Symbol
Footprint
3D Model
