85404 BK002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105139
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 多芯线缆 85404 BK002

85404 BK002概述


    产品简介

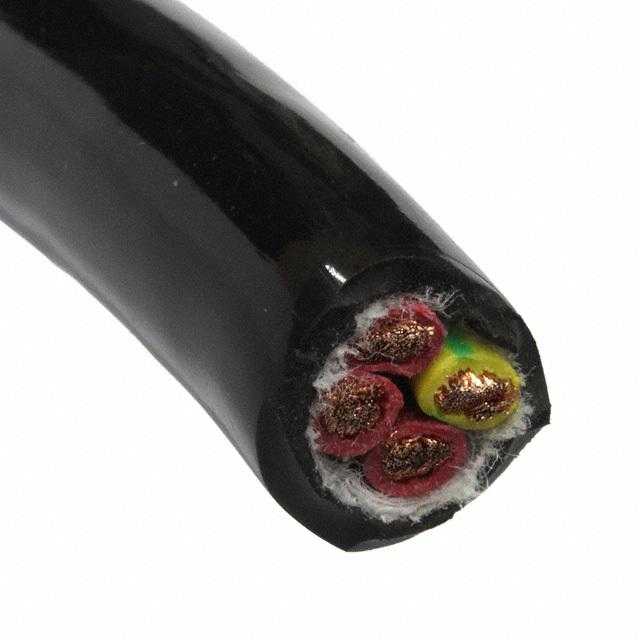

    产品名称: Alpha Wire 85404 连续柔性控制电缆
    产品类型: 控制电缆
    主要功能:
    - 高度柔韧,适用于动态环境
    - 具有优良的机械和电气性能
    - 环保,符合RoHS和REACH标准
    应用领域:
    - 工业自动化
    - 机器人技术
    - 机床设备
    - 电子控制系统

    技术参数


    基本结构:
    - 导体:14 AWG裸铜(7根绞合,每根直径0.080英寸)
    - 绝缘层:0.022英寸厚的PVC,外径0.124英寸
    - 外套:0.050英寸厚的油阻抗PVC,内径0.424英寸,允许±0.020英寸的公差
    电缆组装:
    - 每根导体的颜色标识:
    - 第一根和第三根为红色
    - 第二根和第四根分别为红色#2和黄绿色
    - 每英尺最少4.0圈
    - 核心包裹:最小25%重叠的REMAY胶带
    电气特性:
    - 温度范围:静态-40至90°C,动态-5至90°C
    - 弯曲半径:静态和动态均为8倍电缆直径
    - 拉伸强度:最大134磅
    - 电压等级:600 VRMS
    - 电容:每英尺31 pF(1 kHz时)
    - 电感:每英尺0.17 μH
    - 导体电阻:20°C时每1000英尺2.6Ω
    认证与合规:
    - UL AWM/STYLE 10012/2587
    - CSA International C(RU) AWM I/II A/B
    - VDE 0472, Section 803 油测试
    - 符合欧盟RoHS和REACH标准
    - 加州65号提案豁免

    产品特点和优势


    产品特点:
    - 高度柔性:专为动态环境设计,能够承受频繁弯曲而不影响性能
    - 优越的机械和电气性能:具有良好的拉伸强度和绝缘性能,保证信号传输的稳定性
    - 环保材料:使用无害的PVC材料,符合RoHS和REACH标准,适用于环保要求高的应用场合
    - 多颜色标识:便于识别和管理不同类型的导线
    产品优势:
    - 长寿命:由于出色的机械性能和耐油特性,可以延长电缆的使用寿命
    - 高可靠性:严格的质量控制和认证确保产品在各种工业环境下稳定运行
    - 易于安装和维护:独特的颜色标识和清晰的打印标签使其更易于管理和维护

    应用案例和使用建议


    应用案例:
    - 在工业自动化系统中用于机器人的运动控制
    - 在数控机床上用于伺服电机的控制信号传输
    - 在电子控制系统中作为传感器信号线
    使用建议:
    - 选择合适的包装尺寸以适应特定的应用需求
    - 确保电缆在安装过程中不会过度弯曲,以免损伤绝缘层
    - 定期检查电缆的完整性,特别是在极端环境条件下

    兼容性和支持


    兼容性:
    - 与其他Alpha Wire的产品和其他标准电缆具有良好的兼容性
    - 可以与各种工业自动化设备和控制系统配套使用
    支持和服务:
    - Alpha Wire提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务
    - 厂家还提供了详尽的在线资源和客户支持中心,帮助用户更好地了解和使用产品

    常见问题与解决方案


    常见问题及解决方案:
    | 问题 | 解决方案 |

    | 电缆弯曲后出现断裂 | 确保电缆弯曲半径至少为8倍电缆直径 |
    | 电缆表面磨损 | 定期检查电缆表面,必要时更换新电缆 |
    | 信号传输不稳定 | 检查连接处是否有松动或损坏,重新紧固连接器|

    总结和推荐



    总结

    :
    Alpha Wire 85404连续柔性控制电缆是一款性能卓越、用途广泛的电缆产品。它具有优异的柔韧性、机械强度和电气性能,特别适合在严苛环境中使用。此外,其环保特性也使得它在许多现代工业应用中成为理想的选择。
    推荐:
    强烈推荐Alpha Wire 85404连续柔性控制电缆用于需要高度柔韧性和可靠性的应用场景。其在工业自动化、机器人技术和电子控制系统等领域展现出显著的优势,是提高系统整体性能的理想选择。

85404 BK002参数

参数
500.0'(152.4m)
零件状态 在售

85404 BK002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

85404 BK002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 85404 BK002 85404 BK002数据手册

85404 BK002封装设计

查看详情并下载
Symbol
Footprint
3D Model
