2254/4 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Multi-Conductor Cable Spiral Polyvinyl Chloride 4Conductors 22AWG 5.51mm 300VAC Slate Polyvinyl Chloride 30.48m Spool
供应商型号: 602-2254/4-100-09
供应商: Mouser
标准整包数: 1

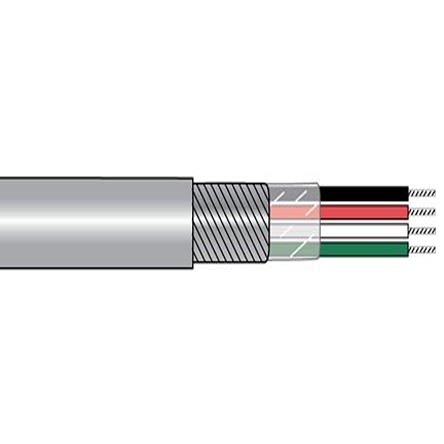

ALPHA WIRE 多芯线缆 2254/4 SL005

2254/4 SL005概述

    Alpha Wire Part No. 2254/4 技术手册

    1. 产品简介


    Alpha Wire Part No. 2254/4 是一款用于工业自动化、仪器仪表和其他需要高可靠性连接的应用的电缆。该产品采用4芯绞合铜导体,适用于复杂电气系统中的信号传输。主要功能包括可靠的数据传输、抗干扰能力以及优异的机械强度。应用领域广泛,涵盖了工厂自动化设备、医疗设备、数据中心和各类工业控制系统。

    2. 技术参数


    | 参数名称 | 规格值 |

    | 导体规格 | 4 x 1 COND,22 (7/30) AWG Tinned Copper |
    | 绝缘层厚度 | 0.016" Wall, Nom. PVC |
    | 屏蔽层 | 裸铜螺旋屏蔽,覆盖率95%最小 |
    | 额定电压 | 300 VRMS |
    | 工作温度范围 | -20°C 到 80°C |
    | 弯曲半径 | 10倍电缆直径 |
    | 拉力限制 | 最大26磅 |
    | 电容 | 35 pF/ft @1 kHz, Nominal |
    | 接地电容 | 63 pF/ft @1 kHz, Nominal |
    | 电感 | 0.2 μH/ft, Nominal |
    | 导体直流电阻 | 16.3 ω/1000ft @20°C, Nominal |
    | 屏蔽层直流电阻 | 4.7 ω/1000ft @20°C, Nominal |

    3. 产品特点和优势


    Alpha Wire Part No. 2254/4 具有以下独特功能和优势:
    - 高可靠性:采用双层螺旋屏蔽结构,有效防止外部电磁干扰。
    - 耐用性强:通过严格的机械测试,保证长期使用的稳定性和可靠性。
    - 兼容性好:符合多项国际标准,易于集成到各种系统中。
    - 环境友好:符合RoHS和REACH环保标准,无有害物质。
    这些特点使其在严苛的工作环境中表现出色,特别是在需要高抗干扰能力和稳定性的应用场合。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于自动化生产线、医疗成像设备和数据中心,确保信号传输的稳定性和可靠性。
    - 使用建议:在安装过程中,应注意弯曲半径的限制以避免损坏;定期检查屏蔽层的完整性以确保持续的抗干扰性能。

    5. 兼容性和支持


    - 兼容性:Alpha Wire Part No. 2254/4 与多种标准兼容,如UL AWM 2095和CE低电压指令,便于集成到不同系统中。
    - 支持:Alpha Wire提供全面的技术支持和售后服务,包括安装指导、故障排查和维护服务。

    6. 常见问题与解决方案


    - 问题1:如何处理电缆屏蔽层损坏?
    - 解决方案:及时更换受损部分,并重新进行屏蔽层处理。

    - 问题2:如何保持电缆的弯曲半径?
    - 解决方案:遵循制造商推荐的最小弯曲半径,安装时使用适当的工具。

    7. 总结和推荐


    Alpha Wire Part No. 2254/4 以其高可靠性、良好的环境适应性和广泛的兼容性,在工业自动化领域表现卓越。其在恶劣环境下的稳定性能和抗干扰能力使其成为众多应用的理想选择。我们强烈推荐此产品给需要高性能信号传输的客户。
    本文档内容仅供参考,具体应用请参照Alpha Wire提供的详细技术手册。

2254/4 SL005参数

参数
100.0' (30.5m)
零件状态 在售

2254/4 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

2254/4 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 2254/4 SL005 2254/4 SL005数据手册

2254/4 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 808.1316 ¥ 6828.712
2+ $ 740.7435 ¥ 6259.2826
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6828.71
直接购买
加入购物车
