首页  >  产品百科  >  3048 BK005

3048 BK005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire 架空电缆, 3048 系列, 0.08 mm²横截面积, 美国线规28 AWG, 305m长
供应商型号: 2290916
供应商: 海外现货
标准整包数: 1

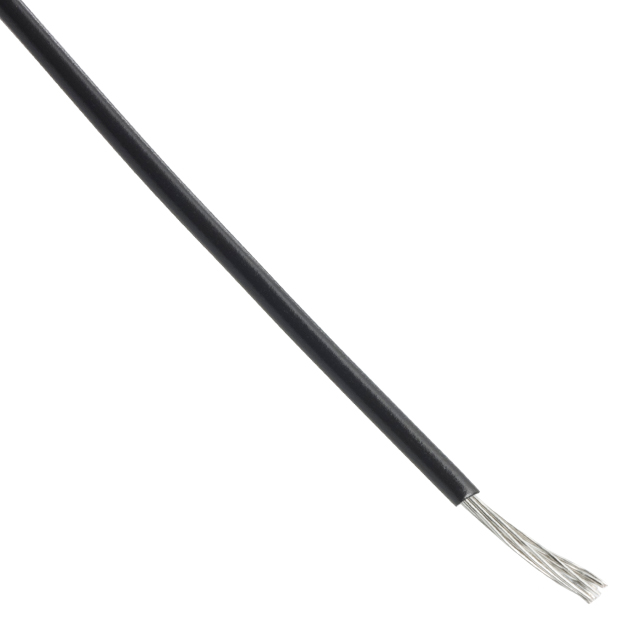

ALPHA WIRE 单芯线缆 3048 BK005

3048 BK005概述

    Alpha Wire 3048 产品技术手册

    1. 产品简介


    产品类型: 铜导线
    主要功能: Alpha Wire 3048 是一种适用于多种电气和电子应用的铜导线,具有良好的绝缘性能和机械强度。
    应用领域: 本产品广泛应用于工业控制设备、机器、仪器仪表、办公自动化设备等领域。

    2. 技术参数


    - 直径(英寸):
    - 导体:0.015 英寸(7/36 AWG tinned copper)
    - 绝缘层:0.047 英寸(0.016 英寸壁厚,±0.002)
    - 颜色选项:
    - 白色、黑色、红色、绿色、黄色、蓝色、棕色、橙色、石墨灰、紫色、深蓝色
    - 适用规范:
    - UL AWM/STYLE 1007: 80°C / 300 VRMS
    - UL AWM/STYLE 1569: 105°C / 300 VRMS
    - VW-1
    - CSA International TR-64: 90°C
    - FT1
    - IEC EN 60332-2 燃烧行为
    - CE: 欧盟低压指令 2014/35/EU
    - 环境属性:
    - RoHS 和 REACH 合规性
    - 温度范围:-40 至 105°C
    - 最小弯曲半径:10 倍电缆直径
    - 最大拉伸力:1.37 磅
    - 电气属性:
    - 电压等级:300 VRMS
    - 电感:0.08 μH/英尺(标称值)
    - 导体直流电阻:65 Ω/1000 英尺(20°C,标称值)

    3. 产品特点和优势


    - 高可靠性: 符合多项国际标准,确保长期可靠运行。
    - 多样化选择: 提供多种颜色和规格选项,以适应不同的应用场景。
    - 环境友好: RoHS 和 REACH 合规,符合环保要求。
    - 广泛的应用: 适用于多种工业和消费电子产品,是各类电气设备的理想选择。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制设备内部布线
    - 仪器仪表连接
    - 办公自动化设备内部布线
    使用建议:
    - 在布线时考虑最小弯曲半径为 10 倍电缆直径,以避免损坏。
    - 在高温环境下使用时,建议选用更高温度等级的产品,如 UL AWM/STYLE 1569 规范的产品。
    - 使用时注意不要超过规定的最大拉伸力,以免影响产品寿命。

    5. 兼容性和支持


    - 兼容性: 本产品可以与其他常见的电气连接器和端子相匹配。
    - 支持: Alpha Wire 提供全面的技术支持和售后服务,确保客户在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    - Q: 如何检查电缆的颜色是否正确?
    - A: 可通过查看包装上的颜色代码来确认,或者联系 Alpha Wire 客服获取更多信息。

    - Q: 如何处理电缆损坏?
    - A: 如果发现电缆有破损或故障,应立即停止使用并更换新的电缆。请联系 Alpha Wire 获取替换建议。

    - Q: 如何确定电缆的拉伸力?
    - A: 可通过测试设备测量电缆的拉伸力,以确保不超过规定值。具体操作方法可参考 Alpha Wire 的用户手册。

    7. 总结和推荐


    总结: Alpha Wire 3048 以其出色的可靠性、多样化的颜色选项和符合多项国际标准的特点,成为工业和消费电子产品领域的理想选择。
    推荐: 强烈推荐在需要高可靠性、多样化选择和符合环保标准的应用场景中使用 Alpha Wire 3048。

3048 BK005参数

参数
100.0' (30.5m)
零件状态 在售
包装方式 散装

3048 BK005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

3048 BK005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 3048 BK005 3048 BK005数据手册

3048 BK005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 253.5246
25+ ¥ 248.9151
50+ ¥ 248.9151
库存: 51
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 253.52
