85625CY BK001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105211
供应商: 海外现货
标准整包数: 1

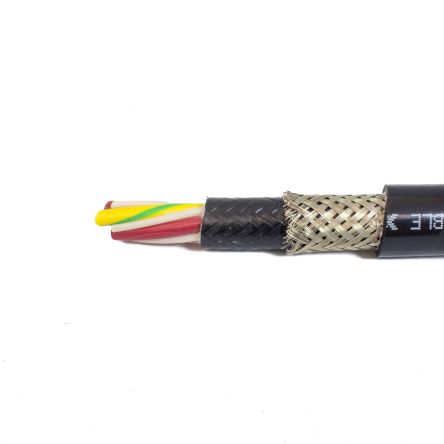

ALPHA WIRE 多芯线缆 85625CY BK001

85625CY BK001概述


    产品简介


    Alpha Wire公司的85625CY是一款高性能控制电缆,专为需要高柔性和耐用性的应用场合设计。这款电缆采用多芯导体结构,具备卓越的抗干扰能力和优良的电气性能,广泛应用于工业自动化、机器人系统、医疗器械等领域。

    技术参数


    - 导体:16 AWG(16根导线,每根7/24规格的裸铜),直径0.067英寸。
    - 绝缘层:聚氯乙烯(PVC)材料,壁厚0.022英寸,每英尺至少1.7个捻距。
    - 护套:黑色PVC材料,壁厚0.035英寸,具有耐油性,每英尺最大允许直径为0.802英寸。
    - 屏蔽层:镀锡铜编织网,覆盖率达到85%以上。
    - 机械和物理特性:
    - 温度范围:静态条件下-40至90℃,动态条件下-5至90℃。
    - 弯曲半径:静态条件和动态条件均为8倍电缆直径。
    - 拉力强度:最大拉力553磅。
    - 电气特性:
    - 额定电压:600VRMS。
    - 电容:45pF/英尺(1kHz)。
    - 接地电容:81pF/英尺(1kHz)。
    - 电感:0.18µH/英尺。
    - 导体电阻:4Ω/1000英尺(20℃)。
    - 屏蔽电阻:1.21Ω/1000英尺(20℃)。

    产品特点和优势


    - 高柔性:独特的结构设计使电缆能够在弯曲和拉伸条件下保持稳定性能,适用于频繁运动的机器人系统和机械设备。
    - 优异的屏蔽性能:镀锡铜编织网提供极佳的电磁屏蔽效果,有效减少信号干扰。
    - 环保合规:符合RoHS和REACH标准,无有害物质残留,适用于全球市场。
    - 耐用性强:黑色PVC材料的护套具有出色的耐油性,确保长期使用下的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    - 工业自动化:85625CY电缆在汽车制造、食品包装等自动化生产线中得到广泛应用,以实现高效稳定的信号传输。
    - 医疗设备:在高精度医疗成像设备中,该电缆能够有效减少信号干扰,确保诊断准确性。
    - 机器人系统:适用于高精度、高速度的工业机器人,保证其运动控制系统正常运行。
    使用建议
    - 在安装过程中,注意避免锐利边缘对电缆造成损伤。
    - 选择合适的安装路径,确保电缆弯曲半径不小于8倍电缆直径,防止过度弯曲导致损坏。
    - 定期检查电缆连接点,确保屏蔽层和接地点良好接地,提升系统的电磁兼容性。

    兼容性和支持


    - 兼容性:85625CY电缆与其他标准组件高度兼容,易于集成到现有系统中。
    - 支持服务:Alpha Wire公司提供详尽的技术文档和支持服务,确保用户能够顺利部署和维护系统。客户可以访问官方网站获取最新资料和技术支持。

    常见问题与解决方案


    1. 问:如何正确处理电缆弯曲问题?
    - 答:确保电缆弯曲半径不小于8倍电缆直径,避免过度弯曲导致内部结构损坏。

    2. 问:电缆在极端温度下性能会受影响吗?
    - 答:静态条件下,电缆可在-40至90℃范围内工作;动态条件下,工作温度范围为-5至90℃。超过该范围可能会影响电缆的使用寿命。
    3. 问:如何检测电缆的屏蔽效果?
    - 答:使用屏蔽测试仪测量电缆的电磁屏蔽效果,确保屏蔽率达到85%以上。

    总结和推荐


    综上所述,Alpha Wire公司的85625CY控制电缆凭借其高柔性、优异的屏蔽性能和环保特性,在工业自动化、医疗设备及机器人系统等多个领域展现出卓越的应用前景。尽管存在一定的成本优势,但考虑到其出色的表现和长期可靠性,强烈推荐在上述应用场景中使用该电缆。

85625CY BK001参数

参数
长*宽*高 304.8m(长度)

85625CY BK001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

85625CY BK001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 85625CY BK001 85625CY BK001数据手册

85625CY BK001封装设计

查看详情并下载
Symbol
Footprint
3D Model
