79055 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Multi-Conductor Cable Modified Polyphenylene Ether 10Conductors 24AWG 6.9mm 600VAC Slate Modified Polyphenylene Ether 30.48m Spool
供应商型号: 2769768
供应商: 海外现货
标准整包数: 30
ALPHA WIRE 多芯线缆 79055 SL005

79055 SL005概述

    电子元器件产品技术手册解析:ALPHA WIRE P/N 79055

    一、产品简介

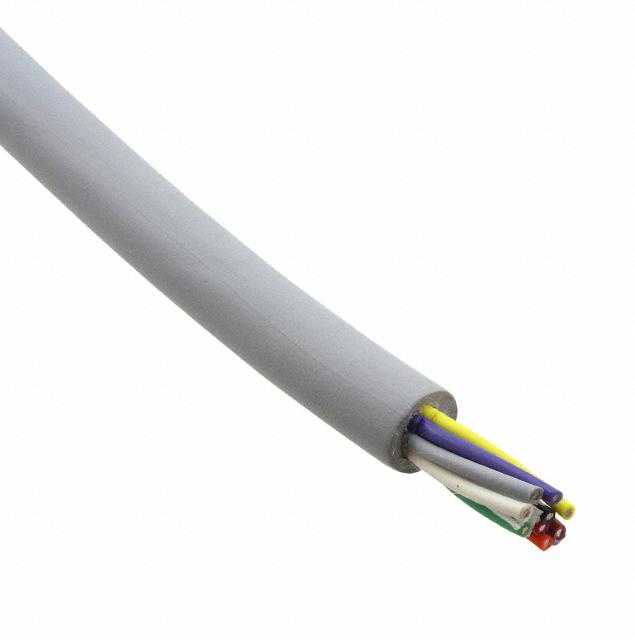

    ALPHA WIRE P/N 79055 是一种多芯电缆组件,专为需要高可靠性与良好电气特性的应用场景设计。其主要组成部分包括10芯导体(10 X 1 COND),采用24 AWG的镀锡铜材质,保证了良好的导电性能。外层由聚苯醚绝缘材料构成,提供了优异的机械强度与电气绝缘性。整个电缆组件经过精心设计与制造,确保其在多种工业环境下能够稳定运行。

    二、技术参数


    - 导体: 10芯镀锡铜导体,规格为24 AWG (19/36),直径0.025英寸。
    - 绝缘层: 聚苯醚绝缘材料,壁厚0.0095英寸(标称值)。
    - 电缆外径: 0.44英寸(标称值)。
    - 导线电阻: 在20°C时,每1000英尺导体电阻约为24.5Ω(标称值)。
    - 电压等级: 额定电压为600 VRMS。
    - 电容: 每英尺17.1pF(标称值),适用于1kHz频率下的导体到导体测量。
    - 电感: 每英尺0.18μH(标称值)。
    - 温度范围: 静态条件下,温度范围为-40至105°C;动态条件下,温度范围为-5至105°C。
    - 弯曲半径: 静态和动态条件下均为电缆直径的5倍(标称值)。
    - 拉力强度: 最大拉力为37磅。

    三、产品特点和优势


    1. 高可靠性: 采用优质镀锡铜导体与高性能绝缘材料,确保长时间使用不会出现导电性能下降。
    2. 卓越的电气性能: 低电容与电感设计有助于减少信号延迟,提高传输效率。
    3. 耐温性强: 广泛的工作温度范围使其适用于各种严苛环境。
    4. 环保材料: 符合RoHS、REACH等标准,无卤素且低毒,安全可靠。
    5. 认证齐全: 通过UL、CSA国际等机构认证,确保产品质量与安全性。

    四、应用案例和使用建议


    1. 应用案例: 适用于机械设备、工厂自动化系统、机器人技术等领域,作为传感器连接线、控制信号线等用途。
    2. 使用建议:
    - 确保安装时避免过度弯曲或拉扯电缆,以免影响其使用寿命。
    - 使用过程中注意保持电缆处于适宜的温度范围内,以防止过热或低温导致的性能下降。
    - 定期检查电缆连接处,确保连接牢固无松动。

    五、兼容性和支持


    P/N 79055 具备良好的通用性,可与多种电子设备和控制系统兼容。制造商 Alpha Wire 提供全面的技术支持服务,包括安装指导、故障排查等,确保客户能够充分利用产品优势。此外,购买后还可享受质保服务,具体条款请参考官方说明。

    六、常见问题与解决方案


    1. 问题: 电缆断裂或破损
    - 解决办法: 检查电缆铺设路径,确保没有尖锐物体或重物对电缆造成挤压或划伤。若发现问题应及时更换新电缆。
    2. 问题: 导电性能下降
    - 解决办法: 验证连接端子是否正确安装,并清洁接触面以确保良好的电连接。
    3. 问题: 工作温度超出正常范围
    - 解决办法: 根据实际情况调整设备运行状态,必要时增加散热装置或降低环境温度,确保电缆工作在允许的温度范围内。

    七、总结和推荐


    总体而言,ALPHA WIRE P/N 79055是一款性能卓越、适用广泛的电子元器件产品。其出色的电气特性、广泛的温度适应能力和全面的安全认证使其成为众多应用场景的理想选择。鉴于其优良的品质和可靠的性能表现,强烈推荐此款产品用于各类需要高可靠性和良好电气性能的场合。

79055 SL005参数

参数
100.0' (30.5m)
零件状态 在售
包装方式 散装

79055 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

79055 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 79055 SL005 79055 SL005数据手册

79055 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
