86102CY SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105699
供应商: 海外现货
标准整包数: 1

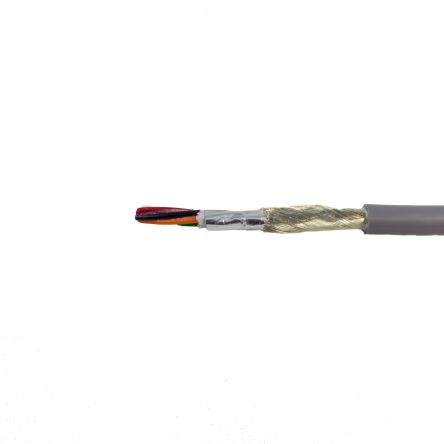

ALPHA WIRE 多芯线缆 86102CY SL002

86102CY SL002概述

    Alpha Wire 86102CY 数据电缆技术手册

    产品简介


    Alpha Wire 86102CY 是一款专为工业自动化和数据传输应用设计的连续柔性数据电缆。它采用双芯设计,每根导线的导体直径为0.019英寸,且采用了26号(7/34)AWG镀锡铜线。这款电缆不仅具有高柔韧性,能够在极端条件下保持稳定性能,还通过了多项国际认证,确保其在各类复杂环境下的可靠性。86102CY 的主要应用领域包括工业控制系统、机器人技术、自动化设备等。

    技术参数


    - 尺寸:
    - 导体直径:0.019英寸
    - 绝缘层厚度:0.010英寸(标称)
    - 外径:0.182±0.010英寸
    - 电缆结构:
    - 两芯导体
    - PVC绝缘材料
    - 屏蔽层:铝/聚酯薄膜,覆盖率为25%
    - 镀锡铜单绞线,覆盖率至少90%
    - PVC外护套,颜色为石板色
    - 电气特性:
    - 额定电压:300VRMS
    - 电容:31pF/英尺(1kHz,导体间)
    - 接地电容:56pF/英尺(1kHz)
    - 特性阻抗:62Ω
    - 电感:0.2μH/英尺
    - 导体电阻:41Ω/1000英尺(20℃)
    - 屏蔽电阻:7.7Ω/1000英尺(20℃)
    - 温度范围:
    - 静态:-10至105℃
    - 动态:+5至105℃
    - 弯曲半径:
    - 静态:8倍电缆直径
    - 动态:8倍电缆直径
    - 拉力:
    - 最大拉力:8.5磅
    - 太阳光抵抗:是
    - 适用标准:
    - UL AWM/STYLE 10002/2661/21894
    - CSA AWM I/II A/B
    - CE EU低电压指令2014/35/EU

    产品特点和优势


    Alpha Wire 86102CY 具有以下独特功能和优势:
    - 高柔性:即使在动态环境下,也能够保证稳定性能,适用于频繁移动的应用场景。
    - 宽温范围:能够在-10到105℃的静态环境下及+5到105℃的动态环境下正常工作,适应各种恶劣条件。
    - 抗老化和抗紫外线:PVC材质具有良好的太阳光抵抗力,延长了使用寿命。
    - 严格的环保要求:符合欧盟RoHS 2和RoHS 3指令,且不含受控SVHC物质,满足全球市场对环保的要求。

    应用案例和使用建议


    Alpha Wire 86102CY 主要应用于工业自动化和机器人技术中。例如,在工厂自动化控制系统中,86102CY 可用于连接传感器和执行器,确保数据传输的可靠性和稳定性。在机器人技术中,该电缆可用于连接机器人本体和控制器,满足高柔性需求。
    使用建议:
    - 在安装过程中,尽量避免尖锐物体对电缆造成损伤。
    - 使用时应注意电缆的弯曲半径,确保不小于8倍电缆直径。
    - 定期检查电缆的外部状况,特别是屏蔽层是否有损坏迹象。

    兼容性和支持


    Alpha Wire 86102CY 兼容大多数工业控制系统和机器人控制器。厂商提供技术支持和售后服务,包括产品保修和定期维护服务。此外,客户可通过 Alpha Wire 官方网站获取更多资源和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆外护套出现裂纹 | 检查是否为机械损伤导致,及时更换电缆 |
    | 数据传输不稳定 | 确认连接器接触良好,必要时重新焊接或更换连接器 |
    | 电缆弯曲半径过小 | 确保弯曲半径大于等于8倍电缆直径 |

    总结和推荐


    Alpha Wire 86102CY 是一款性能卓越的数据电缆,特别适合于工业自动化和机器人技术领域。其高柔性、宽温范围和严格的环保要求使其在市场上具有较高的竞争力。我们强烈推荐使用 Alpha Wire 86102CY 来满足各种复杂工业环境下的数据传输需求。

86102CY SL002参数

参数
500.0' (152.4m)
零件状态 在售

86102CY SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

86102CY SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 86102CY SL002 86102CY SL002数据手册

86102CY SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8395.512
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
