86403CY SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 105156
供应商: 海外现货
标准整包数: 1

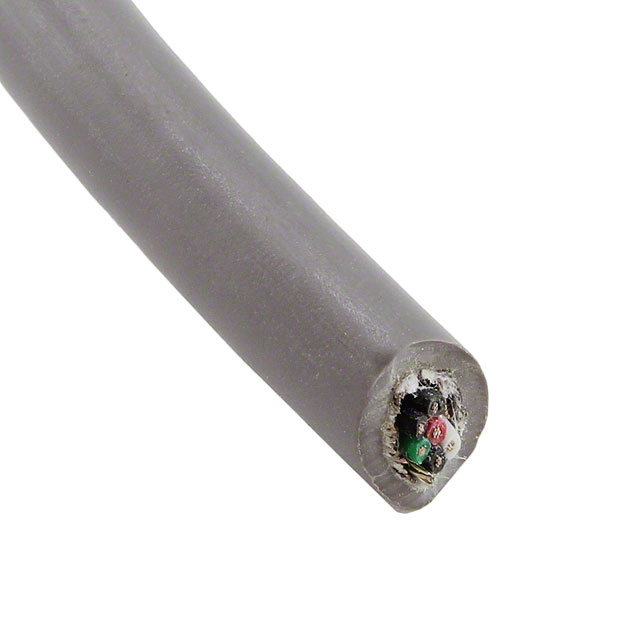

ALPHA WIRE 多芯线缆 86403CY SL001

86403CY SL001概述

    Alpha Wire 86403CY 数据电缆技术手册

    产品简介


    Alpha Wire的86403CY数据电缆是一款高性能的柔性电缆,专为工业自动化和数据通信应用设计。这款电缆具有高机械强度、良好的柔韧性以及抗油和紫外线的能力,适用于各种严苛环境。它主要应用于工业机器人、工厂自动化系统、测试仪器和医疗设备等领域。

    技术参数


    - 结构组成:
    - 导体:7/36线束,28 AWG镀锡铜,直径0.015英寸
    - 绝缘层:PVC,半硬质,厚度0.035英寸
    - 护套:PVC,厚度0.240英寸(±0.013英寸)
    - 颜色:石板色(SLATE)
    - 电缆参数:
    - 导体直流电阻:67 Ω/1000英尺(@20°C)
    - 特性阻抗:90 Ω
    - 电压等级:300 VRMS
    - 电容:互电容21 pF/英尺(@1 kHz),接地电容38 pF/英尺(@1 kHz)
    - 电感:0.22 μH/英尺
    - 拉力强度:14.4磅
    - 温度范围:静态-10°C至105°C,动态+5°C至105°C
    - 弯曲半径:静态时10倍电缆直径,动态时15倍电缆直径
    - 认证标准:
    - UL:105°C/300 VRMS
    - CSA:AWM I/II A/B,105°C/300 VRMS
    - CE:欧盟低电压指令2014/35/EU
    - RoHS:符合2011/65/EU(RoHS 2)和2015/863/EU(RoHS 3)标准
    - REACH:不含有超过0.1%质量比的高关注度物质(SVHC)

    产品特点和优势


    - 卓越的灵活性:多股镀锡铜导体和非紧固绞合方式使其具备优异的柔性,适合反复弯曲的应用场合。
    - 高可靠性:采用聚氯乙烯(PVC)材料的绝缘和护套,具有优良的机械强度和耐环境能力。
    - 屏蔽效果佳:铝/聚酯箔屏蔽,覆盖率不低于85%,有效防止电磁干扰。
    - 符合国际标准:产品通过多项国际认证,确保在全球范围内广泛应用的合规性。

    应用案例和使用建议


    - 应用场景:工业机器人手臂、传感器连接线、机床控制系统、自动化装配线等。
    - 使用建议:
    - 在选择合适的安装位置时,应考虑电缆的弯曲半径要求,避免过度弯曲导致损坏。
    - 确保电缆不受重压或拖拽,以延长使用寿命。
    - 在特殊环境下(如高温或腐蚀性气体)使用时,应采取适当的保护措施。

    兼容性和支持


    - 兼容性:该产品可与多种电子设备和控制系统无缝对接,适用于广泛的工业自动化设备。
    - 支持和服务:Alpha Wire提供详尽的技术文档和用户手册,同时设有专门的技术支持团队,随时解答用户在使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:电缆出现断裂现象。
    - 解决方案:检查电缆是否有过度弯曲或受力过大的情况,必要时重新布局或更换合适规格的产品。
    - 问题2:信号传输不稳定。
    - 解决方案:确认屏蔽层是否完整无损,如有破损应及时修复或更换新线。

    总结和推荐


    Alpha Wire 86403CY数据电缆凭借其出色的性能和广泛的应用领域,在工业自动化行业中拥有显著的竞争优势。其卓越的灵活性、可靠的屏蔽能力和严格的生产标准使其成为众多用户的首选。我们强烈推荐此产品用于需要高稳定性和灵活性的数据传输场合。

86403CY SL001参数

参数
1000.0' (304.8m)
零件状态 在售

86403CY SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

86403CY SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 86403CY SL001 86403CY SL001数据手册

86403CY SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
