6714 BR005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire 架空电缆, EcoWire 系列, 0.52 mm²横截面积, 美国线规20 AWG, 30m长
供应商型号: ET-1764942
供应商: 海外现货
标准整包数: 1

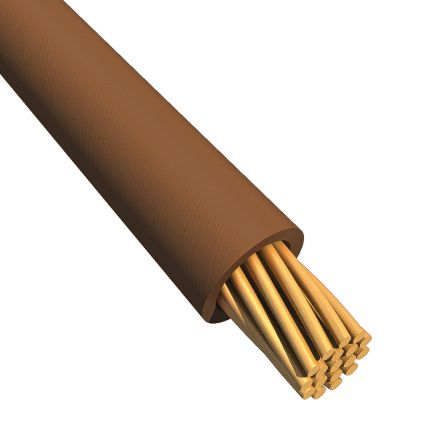

ALPHA WIRE 单芯线缆 6714 BR005

6714 BR005概述

    文章标题:ALPHA WIRE 711 Lidgerwood Ave产品技术手册解析

    一、产品简介


    ALPHA WIRE 711 Lidgerwood Ave 是一款高性能的电子元器件,属于组件1(Component 1)下的单线接线(Single Hookup Wire)类别。该产品主要用于工业领域的电气连接,尤其适用于需要高耐温、高可靠性的环境。其广泛应用于自动化控制设备、机械制造、电子仪器仪表等领域,为设备提供稳定的电气连接解决方案。

    二、技术参数


    以下是该产品的关键技术和性能参数:
    - 导体规格:20 AWG (10/30) 镀锡铜线(Conductor: 20 AWG TC 0.036)
    - 绝缘层:0.0095" 厚度,标准修改聚苯醚材质(Insulation: 0.0095" Wall, Nom. Modified Polyphenylether 0.055 +/- 0.002)
    - 温度范围:-40°C 至 105°C
    - 弯曲半径:电缆直径的10倍
    - 拉伸强度:最大可承受7.9磅的拉力
    - 电压等级:600 VRMS
    - 电感:0.04 µH/英尺,标称值
    - 直流电阻:20°C时每1000英尺为10.6Ω,标称值
    - 认证:UL AWM/STYLE 11028 105°C / 600 VRMS、CSA International C(RU) AWM I A/B FT1 105°C / 600 VRMS、无卤素
    - 环保认证:符合欧盟RoHS指令和REACH法规

    三、产品特点和优势


    ALPHA WIRE 711 Lidgerwood Ave 具有以下几个显著的特点和优势:
    - 高可靠性:能够在-40°C至105°C的极端温度范围内正常工作,满足大多数工业环境的要求。
    - 优异的机械性能:最高可承受7.9磅的拉力,且具备良好的弯曲半径,便于安装和使用。
    - 符合国际标准:通过了UL和CSA的认证,确保其在不同国家和地区都能得到认可和应用。
    - 环保合规:完全符合欧盟RoHS和REACH标准,符合全球环保要求。

    四、应用案例和使用建议


    ALPHA WIRE 711 Lidgerwood Ave 主要应用于需要高温稳定性和高可靠性的环境中,如自动化控制设备、机械制造、电子仪器仪表等领域。在使用过程中,应注意以下几点:
    - 环境适应性:确保安装环境的温度不超过其极限温度,避免高温环境对绝缘层造成损伤。
    - 安装注意事项:避免在高拉力下直接拉动电线,以防止电线破损。
    - 接线技巧:选择合适的端子和连接方式,确保电气连接的安全性和稳定性。

    五、兼容性和支持


    该产品通常会与其他标准电线和接线端子配套使用,可以无缝集成到现有的电气系统中。厂商提供了详细的技术支持和服务,用户可以通过电话或电子邮件咨询相关技术支持和售后服务。

    六、常见问题与解决方案


    以下是一些用户在使用过程中可能遇到的常见问题及其解决方案:
    - 问题1:电缆表面出现磨损。
    - 解决办法:检查电缆的敷设路径,避免尖锐物体接触;更换保护套管或使用电缆桥架进行固定。

    - 问题2:电压波动导致电缆发热。
    - 解决办法:检查负载情况,必要时增加电缆截面积或使用更高电压等级的电缆。

    - 问题3:接头松动。
    - 解决办法:重新紧固接头,确保接触良好;如有需要,更换新的端子和接线端子。

    七、总结和推荐


    ALPHA WIRE 711 Lidgerwood Ave 在工业应用中表现出色,具有高度的可靠性和广泛的适用范围。该产品不仅符合国际标准,而且具备出色的耐温性和机械强度,特别适合于恶劣的工作环境。基于以上分析,我们强烈推荐使用这款高性能的电子元器件,以确保设备的长期稳定运行。

6714 BR005参数

参数
100.0' (30.5m)
零件状态 在售

6714 BR005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6714 BR005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 6714 BR005 6714 BR005数据手册

6714 BR005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 47.4951 ¥ 433.4401
50+ $ 44.1983 ¥ 403.3538
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 433.44
