3057/1 RD001

产品分类: 单芯线缆
厂牌: ALPHA WIRE

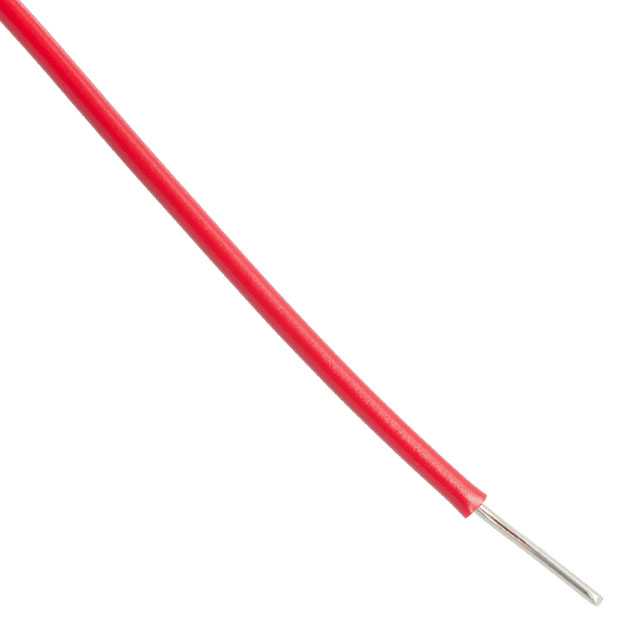

产品描述: Hook-up Wire 16AWG 304.8m 2.41mm Tinned Copper Red 300VAC Spool
供应商型号: 291566
供应商: 海外现货
标准整包数: 1
ALPHA WIRE 单芯线缆 3057/1 RD001

3057/1 RD001概述

    Alpha Wire 3057/1 16 AWG Hookup Wire 技术手册

    1. 产品简介


    Alpha Wire 的3057/1型号是一款专为电气和电子设备设计的16 AWG(美国线规)绝缘电线。它具有优秀的机械强度和电气特性,适用于多种严苛的应用环境。其主要功能在于提供稳定的导电能力和可靠的绝缘保护,广泛应用于仪器仪表、家电设备、工业自动化控制等领域。

    2. 技术参数


    - 导体材料: 固态铜(SOLID),直径0.051英寸(16 AWG)
    - 绝缘材料: PVC(聚氯乙烯),壁厚0.016英寸(公差±0.002英寸)
    - 温度范围: -40°C 至 +105°C
    - 电压等级: 300 VRMS
    - 电感: 0.04 µH/英尺(名义值)
    - 电阻: 4.2 Ω/1000英尺(20°C时,名义值)
    - 最小弯曲半径: 电缆直径的10倍
    - 最大拉伸力: 20.3磅
    - 认证标准:
    - UL AWM/STYLE 1007: 80°C / 300 VRMS
    - UL AWM/STYLE 1569: 105°C / 300 VRMS
    - CSA International TR-64: 90°C
    - FT1 (垂直燃烧测试)
    - VW-1 (垂直燃烧测试)

    3. 产品特点和优势


    - 高可靠性: 具有优异的电气和机械性能,能够在广泛的温度范围内保持稳定的工作状态。
    - 环保合规: 符合RoHS 2和RoHS 3标准,且符合中国的SJ/T 11364-2014标准。
    - 多色选择: 提供白色、黑色、红色、绿色、黄色、蓝色、棕色、橙色、石墨蓝、紫色等多种颜色选择。
    - 良好的化学稳定性: 不含铅、汞、镉等有害物质,对环境友好。

    4. 应用案例和使用建议


    - 仪器仪表: 在需要高精度测量和信号传输的仪器仪表中,确保数据传输的准确性。
    - 家电设备: 如冰箱、洗衣机等家用电器中,确保电力传输的安全可靠。
    - 工业自动化控制: 在工业自动化控制系统中,确保信号传输的稳定性和可靠性。
    使用建议:
    - 确保电线的安装过程符合相关规范,避免过热和机械损伤。
    - 在极端环境下使用时,需要特别注意电线的保护措施,如使用护套或其他防护装置。

    5. 兼容性和支持


    - 兼容性: 本产品与其他标准的16 AWG电线完全兼容,适用于各种标准连接器和终端设备。
    - 支持和服务: Alpha Wire 提供全面的技术支持和售后服务,包括产品选型、技术支持和定制服务。

    6. 常见问题与解决方案


    - 问题1: 导体出现断裂或损坏。
    - 解决方案: 检查安装过程是否符合规范,避免过度弯折或拉扯导线。
    - 问题2: 绝缘层出现裂纹或损坏。
    - 解决方案: 避免电线接触到高温物体或尖锐物体,及时更换受损的电线。

    7. 总结和推荐


    Alpha Wire 的3057/1型号是一款高性能的16 AWG绝缘电线,适用于各种电气和电子设备。它的高可靠性、环保合规性和多色选择使其成为市场上极具竞争力的产品。强烈推荐给需要高性能电线的工程师和技术人员。

3057/1 RD001参数

参数
1000.0'(304.8m)
零件状态 在售

3057/1 RD001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

3057/1 RD001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 3057/1 RD001 3057/1 RD001数据手册

3057/1 RD001封装设计

查看详情并下载
Symbol
Footprint
3D Model
