首页  >  产品百科  >  6718 BR005

6718 BR005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Alpha Wire 架空电缆, EcoWire 系列, 3.3 mm²横截面积, 美国线规12 AWG, 30m长
供应商型号: ET-1764991
供应商: 海外现货
标准整包数: 1

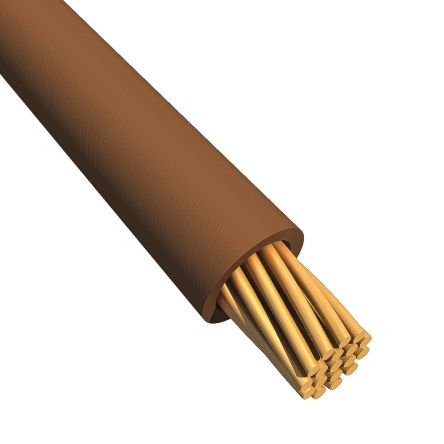

ALPHA WIRE 单芯线缆 6718 BR005

6718 BR005概述


    产品简介


    本技术手册介绍的是由Alpha Wire Company生产的型号为6718的电线产品。这是一种高级电线,主要用作电气设备和控制系统中的内部连接线。该电线具有出色的电气和机械特性,适用于各种工业应用,如自动化设备、测试仪器和建筑设施等。

    技术参数


    - 导体规格:12 AWG(65/30)TC 0.093英寸
    - 绝缘层厚度:0.012英寸,壁厚公差为±0.002英寸
    - 颜色选择:白色、黑色、红色、绿色、黄色、蓝色、棕色、橙色、石墨色、紫色、黄绿色
    - 耐温范围:-40°C至105°C
    - 弯曲半径:电缆直径的10倍
    - 拉伸强度:最大51磅
    - 电气特性:
    - 额定电压:600 VRMS
    - 电感:0.03 μH/英尺(名义值)
    - 导体直流电阻:1.75 Ω/1000英尺(20°C时)

    产品特点和优势


    该电线的主要特点是其出色的高温稳定性和高强度,使其能够在恶劣的环境中可靠运行。其采用的改性聚苯醚(PPE)绝缘材料不仅耐热性好,而且具有良好的阻燃性能,符合UL AWM/STYLE 11028和CSA认证标准。此外,该电线不含卤素,符合RoHS和REACH环保要求,适合现代绿色制造的需求。

    应用案例和使用建议


    应用案例
    该电线在工业自动化系统中被广泛应用。例如,在机器人控制单元中,由于需要频繁的弯曲和高强度的机械操作,这种电线能够确保长期稳定的信号传输。
    使用建议
    - 在选择电线长度时,应考虑其弯曲半径和安装空间,以避免过度弯曲导致损坏。
    - 为了延长使用寿命,建议在高湿度或极端温度环境下使用时采取适当的防护措施。

    兼容性和支持


    该电线与多种工业自动化设备和其他电气系统高度兼容,易于安装和维护。Alpha Wire Company提供了详尽的技术文档和专业的客户服务支持,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:如何确定正确的电线长度?
    - 解决方案:应根据实际布线路径计算所需长度,留有足够的余量以防止过度拉伸。
    2. 问题:电线出现过热现象怎么办?
    - 解决方案:检查电线的电流负载是否超过额定值,如超出则需更换更大规格的电线。
    3. 问题:安装过程中发现电线有损坏怎么办?
    - 解决方案:建议及时更换受损部分,避免因短路或接触不良引发的安全隐患。

    总结和推荐


    总体而言,Alpha Wire Company的6718型电线凭借其卓越的电气特性和机械性能,成为工业自动化和测试仪器领域的理想选择。该产品符合多项国际认证标准,且具备环保特性,非常值得推荐。然而,用户仍需严格按照规范操作,以确保安全和可靠性。

6718 BR005参数

参数
100.0' (30.5m)
零件状态 在售

6718 BR005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6718 BR005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 6718 BR005 6718 BR005数据手册

6718 BR005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 164.8302 ¥ 1392.8148
50+ $ 160.7095 ¥ 1357.9956
250+ $ 156.6997 ¥ 1324.1124
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1392.81
直接购买
加入购物车
