392240 BK001

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: Hook-up Wire 22AWG 304.8m 2.89mm Tinned Copper 10000VDC Spool
供应商型号: 2849543
供应商: 海外现货
标准整包数: 305

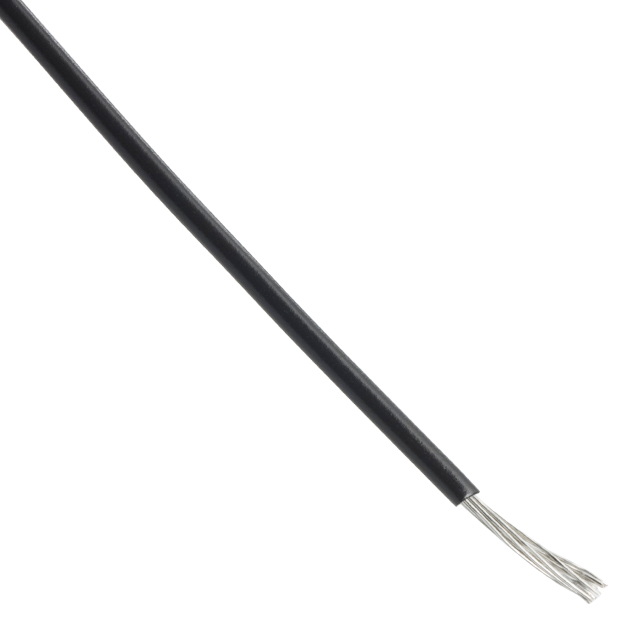

ALPHA WIRE 单芯线缆 392240 BK001

392240 BK001概述

    Alpha Wire 392240 电缆技术手册

    产品简介


    Alpha Wire 392240 是一种高电压电缆,专为需要高可靠性和稳定性的应用而设计。该产品主要由硅橡胶绝缘材料制成,适用于工业自动化、医疗设备、航空航天等领域。其独特的结构和材料使其能够在极端环境中保持性能稳定。

    技术参数


    - 构造
    - 导体:22 AWG TC 0.030,7/30
    - 绝缘层:0.040英寸厚(公差±0.004),硅橡胶
    - 印刷标记:22 AWG RU AWM 风格 3239,150°C,10KVDC,VW-1
    - 颜色:白色、黑色、红色
    - 适用标准
    - UL AWM/风格 3239,150°C/10KVDC
    - 环境条件
    - 罗马二号指令 2011/65/EU 和罗马三号修订指令 2015/863/EU(符合RoHS)
    - REACH法规(EC 1907/2006)合规
    - 物理和机械特性
    - 温度范围:-40°C 至 150°C
    - 弯曲半径:电缆直径的10倍
    - 最大拉力:5.5磅
    - 电气特性
    - 电压等级:10000 VDC
    - 电感:0.09 μH/英尺
    - 导体电阻:16.2Ω/1000英尺(20°C)

    产品特点和优势


    Alpha Wire 392240 具备以下显著特点和优势:
    - 高温稳定性:能在极端温度下保持性能,适合在恶劣环境中使用。
    - 高电压耐受性:电压等级高达10000 VDC,适用于高压环境。
    - 优异的柔韧性:弯曲半径小,便于安装和布线。
    - 环保材料:符合RoHS和REACH规定,无有害物质。

    应用案例和使用建议


    - 工业自动化:用于各种传感器和控制器之间的连接,保证信号传输的稳定性和可靠性。
    - 医疗设备:可用于医疗成像设备的内部连线,确保安全和准确性。
    - 航空航天:适用于航空电子设备内部的连线,满足高可靠性的要求。
    使用建议:
    - 安装时注意避免过度弯曲和拉伸,以保护电缆的物理结构。
    - 在高温环境下使用时,需确保通风良好,防止过热。

    兼容性和支持


    Alpha Wire 392240 与其他标准设备兼容,符合UL AWM 3239规范。Alpha Wire提供详细的技术支持和售后服务,以确保用户能够正确使用并维护该产品。

    常见问题与解决方案


    1. 电缆弯曲后断裂
    - 解决方案:确保电缆弯曲半径符合规范,不要超过电缆直径的10倍。
    2. 安装过程中拉力过大导致损坏
    - 解决方案:使用专用工具进行安装,确保电缆不受过度拉伸。
    3. 高温环境下电缆老化加速
    - 解决方案:选择合适的散热措施,如使用散热器或改善通风条件。

    总结和推荐


    综上所述,Alpha Wire 392240 是一款性能卓越、适用广泛的电缆产品,特别适用于工业自动化、医疗设备和航空航天等领域。它具有高温稳定性、高电压耐受性和优异的柔韧性,且符合严格的环保标准。建议在需要高可靠性和稳定性的应用场景中优先考虑使用该产品。

392240 BK001参数

参数
1000.0' (304.8m)
零件状态 在售

392240 BK001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

392240 BK001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 392240 BK001 392240 BK001数据手册

392240 BK001封装设计

查看详情并下载
Symbol
Footprint
3D Model
