6455 BK005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: 阿尔法 Alpha Wire 工业电缆, Alpha Essentials系列, 2对, 0.456 mm²截面积, 22 AWG
供应商型号: 7491636
供应商: 海外现货
标准整包数: 30

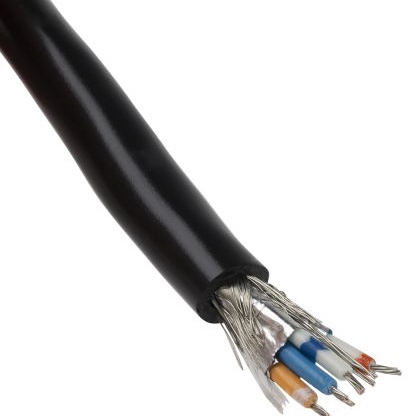

ALPHA WIRE 多芯线缆 6455 BK005

6455 BK005概述

    电子元器件产品技术手册:6455号组件

    产品简介


    6455号组件是阿尔法电线(Alpha Wire)生产的一款高性能屏蔽电缆,主要用于工业自动化、通信系统和仪器仪表等领域。此款电缆采用高质量材料制造,具备优良的电气特性和机械性能,适用于需要可靠数据传输和电磁干扰防护的应用场景。

    技术参数


    - 直径:1对(每对2根导体),直径为0.079英寸(含绝缘层)
    - 导体:22 AWG,7/30编织铜线
    - 绝缘层:0.0245英寸厚泡沫高密度聚乙烯(HDPE)
    - 配对方式:2对导体配对缠绕,每英尺至少4.8个扭距
    - 电缆组装:两根组件以最小每英尺3.2个扭距的方式绞合
    - 屏蔽层:铝/麦拉复合带,25%重叠覆盖
    - 箔面方向:面向外
    - 接地线:22 AWG铜线
    - 编织层:铜线编织层,覆盖率达到最小65%
    - 护套:0.053英寸厚PVC,黑色
    - 电压等级:300 Vrms
    - 特征阻抗:120 Ω ± 12%
    - 互电容:11 pF/ft @ 1 kHz,标称值
    - 接地电容:20.9 pF/ft @ 1 kHz,标称值
    - 传播速度:78%
    - 导体电阻:15.4 Ω/1000 ft @ 20°C,标称值
    - 屏蔽层电阻:2.7 Ω/1000 ft @ 20°C,标称值
    - 电流承载能力:每导体最大2.7安培 @ 30°C
    - 衰减率:最大0.5 dB/100ft @ 1 MHz
    - 温度范围:-20°C至60°C
    - 弯曲半径:电缆直径的10倍
    - 拉力:最大33磅

    产品特点和优势


    1. 优异的电气特性:6455号组件拥有出色的信号传输性能,包括低互电容和接地电容,保证了数据传输的稳定性和可靠性。
    2. 良好的机械强度:设计用于应对工业环境中可能出现的各种机械应力,如弯曲和拉伸。
    3. 卓越的EMI防护:通过高覆盖率的屏蔽层有效防止电磁干扰,确保信号的纯净度。
    4. 符合多项标准:通过UL PLTC认证、CSA认证和CE认证,满足严格的环保要求(RoHS、REACH)。

    应用案例和使用建议


    - 工业自动化:在工厂自动化控制系统的布线中表现出色,尤其是在需要高抗干扰性的场合。
    - 通信系统:适用于局域网和串行通信系统,能够提供可靠的高速数据传输。
    - 仪器仪表:在各种测量和监控设备中广泛应用,特别是在需要精确数据传输的精密仪器中。
    使用建议:
    - 在安装过程中尽量避免过度弯折,以免损伤内部结构。
    - 确保电缆在安装时不受外部机械压力,特别是在高振动环境下。
    - 考虑到电缆的温度范围限制,应避免在极端高温或低温环境下长时间使用。

    兼容性和支持


    6455号组件与大多数标准电气设备兼容,可以轻松集成到现有的电气系统中。制造商提供详细的技术支持文档和售后服务,确保客户能够在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    - 问题1:电缆在某些应用中出现信号干扰。
    解决方案:检查安装过程中是否遵循了正确的屏蔽方法,确认电缆是否受到外界机械应力的影响。

    - 问题2:电缆在高温下表现不佳。
    解决方案:确保电缆安装在符合温度范围要求的环境中,考虑增加散热措施或选择更高耐温等级的产品。

    总结和推荐


    6455号组件是一款高质量、高性能的屏蔽电缆,适用于多种复杂的应用环境。其优异的电气性能和机械强度使其在市场上具有很高的竞争力。对于需要可靠信号传输和抗干扰保护的应用场景,我们强烈推荐使用6455号组件。

6455 BK005参数

参数
100.0' (30.5m)
零件状态 在售

6455 BK005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6455 BK005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6455 BK005 6455 BK005数据手册

6455 BK005封装设计

查看详情并下载
Symbol
Footprint
3D Model
