5480/25C SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: ET-1199000
供应商: 海外现货
标准整包数: 1

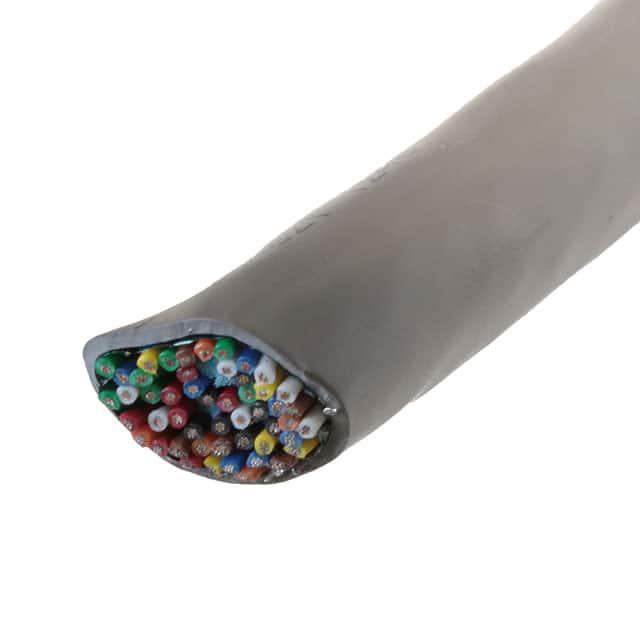

ALPHA WIRE 多芯线缆 5480/25C SL005

5480/25C SL005概述


    产品简介


    本手册详细介绍了型号为5480/25C的电子元器件。此产品主要用于工业控制和自动化系统中的信号传输,是一款双屏蔽多芯电缆。它具有多个彩色配对导体,能够在复杂电磁环境中提供可靠的通信连接。主要应用于工业控制系统、仪器仪表、数据中心以及其他需要高性能信号传输的应用场合。

    技术参数


    - 电缆结构: 25个组件,每组由2个带护套的导体组成。
    - 导体规格: 24 AWG tinned copper,直径0.024英寸。
    - 绝缘层: 厚度0.010英寸的PVC半硬质材料,整体外径0.044英寸。
    - 护套: 厚度0.045英寸的PVC材料,颜色为SLATE。
    - 屏蔽层: 铝/聚酯薄膜,重叠率20%,方向朝内,配有24 AWG镀锡铜排水线。
    - 额定电压: 300 VRMS。
    - 温度范围: -20°C至80°C。
    - 弯曲半径: 最小弯曲半径为电缆直径的10倍。
    - 拉伸强度: 最大拉力为179磅。
    - 容抗和阻抗: 互容22.5 pF/英尺(1 kHz),地容40 pF/英尺(1 kHz),特性阻抗83 Ω。

    产品特点和优势


    5480/25C电缆具有以下显著特点和优势:
    - 双屏蔽设计:有效的EMI防护,适用于电磁干扰严重的环境。
    - 高机械强度:最大拉力达到179磅,保证了在严苛安装环境下的可靠性。
    - 宽温度适应性:从-20°C到80°C的宽温度范围使得其可以在各种极端环境中可靠工作。
    - 环保合规:符合RoHS 2和RoHS 3标准,无卤素、无铅,符合REACH和加州65号法案要求。

    应用案例和使用建议


    在工业控制环境中,5480/25C电缆常用于信号传输和数据通讯。例如,在一个自动化生产线中,需要将传感器的数据实时传输到控制器进行处理。在这种场景下,5480/25C由于其优良的屏蔽特性和较高的机械强度,能够有效减少外部电磁干扰并确保数据传输的稳定性。
    建议在选择使用该电缆时,根据具体应用需求来选择合适的电缆长度,并考虑其弯曲半径以避免损坏。此外,由于其机械强度较高,可以承受较大的张力和弯曲,因此在布线过程中可以灵活布置。

    兼容性和支持


    5480/25C电缆符合UL AWM 2464标准,适用于多种电气和电子设备。产品兼容于不同类型的工业控制系统和通信设备,且支持多种标准和认证,如UL、CSA、CE等。厂商提供了详细的技术支持和售后服务,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    - Q: 电缆的最大额定电压是多少?
    A: 5480/25C电缆的额定电压为300 VRMS。

    - Q: 电缆适用的工作温度范围是多少?
    A: 电缆的工作温度范围为-20°C至80°C。
    - Q: 如何选择合适的电缆长度?
    A: 选择电缆长度时,需考虑实际布线距离,并留有一定的余量以防止过度弯曲或拉伸。建议使用较短的电缆段来减少弯曲半径,以增加可靠性。

    总结和推荐


    5480/25C电缆以其出色的屏蔽性能、高强度机械性能以及宽温度适应性,使其成为工业控制和自动化系统中的理想选择。它不仅满足了严格的环境保护标准,还具备广泛的兼容性,适用于多种不同的应用环境。总体而言,这款电缆值得推荐给需要在严苛环境中保持数据稳定传输的客户。

5480/25C SL005参数

参数
100.0' (30.5m)
零件状态 在售

5480/25C SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5480/25C SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5480/25C SL005 5480/25C SL005数据手册

5480/25C SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
