6824 OR005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述: 阿尔法电线 架空电缆, EcoWire Plus 系列, 0.52 mm²横截面积, 美国线规20 AWG, 30m长
供应商型号: 6824OR005-ND
供应商: Digi-Key
标准整包数: 1
ALPHA WIRE 单芯线缆 6824 OR005

6824 OR005概述

    Alpha Wire P/N 6824 电子元器件技术手册

    1. 产品简介

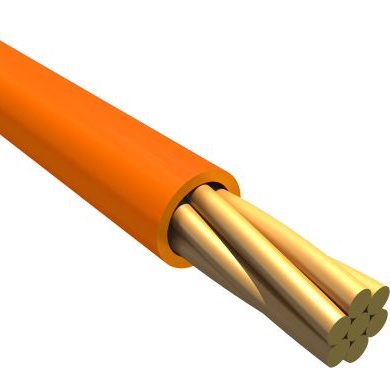

    Alpha Wire 的 P/N 6824 是一种专为工业和商业应用设计的电子线缆。这款电缆的核心组件由多股铜导体(20 AWG)构成,外层包裹着改性聚苯醚(Modified Polyphenylene Ether)绝缘层。产品具有广泛的温度适应范围(-40°C 至 110°C),适用于严苛的工作环境。此外,该产品符合多项国际标准,如ISO 6722、RoHS 2 和 RoHS 3,并且不含卤素,环保安全。

    2. 技术参数


    - 导体规格:20 AWG(7/28),多股铜导体,直径0.038英寸
    - 绝缘层厚度:0.008英寸(公称值)
    - 电缆直径:0.054英寸 ± 0.002英寸
    - 颜色选项:白色、黑色、红色、绿色、黄色、蓝色、棕色、橙色、绿/黄
    - 电压等级:300 VRMS
    - 电感:0.04 μH/ft(公称值)
    - 直流电阻:9.5 Ω/1000英尺(公称值)
    - 弯曲半径:10倍电缆直径
    - 拉力:最大8.7磅
    - 温度范围:-40°C 至 110°C

    3. 产品特点和优势


    Alpha Wire P/N 6824 具有以下几个显著特点和优势:
    - 高可靠性:由于采用了高品质材料和先进的制造工艺,该电缆能够承受极端环境条件。
    - 环境友好:符合RoHS 2和RoHS 3标准,无卤素设计,保证产品的环保性能。
    - 宽广的应用范围:适用于多种工业和商业场合,尤其适合需要高稳定性和长寿命的应用环境。
    - 灵活耐用:即使在恶劣环境下也能保持稳定的电气性能和机械性能。

    4. 应用案例和使用建议


    该电缆可广泛应用于工业自动化、机器人、汽车电子、楼宇自动化等领域。例如,在工业自动化控制系统中,P/N 6824 可以作为传感器和执行器之间的连接线,确保信号传输的可靠性和稳定性。
    使用建议:
    - 在进行布线时,尽量避免将电缆暴露于高温或直接日晒的地方,以免影响其使用寿命。
    - 布线过程中应保持适当的弯曲半径,避免电缆过弯导致损坏。
    - 定期检查电缆接头和外部保护层,确保其完好无损,以防止短路或断路现象的发生。

    5. 兼容性和支持


    该电缆可以与其他电子元器件和设备无缝对接,无需特殊适配。Alpha Wire 提供全方位的技术支持和售后服务,包括安装指导、故障排查及维修服务。对于复杂的应用场景,客户还可以通过电话或电子邮件联系 Alpha Wire 的技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题1:电缆在低温环境中出现断裂?
    - 解决方法:确保电缆存放在适宜温度范围内,避免在极低温度下长期存放。

    - 问题2:电缆在高温环境中性能下降?
    - 解决方法:检查并确认电缆所处环境的温度不超过其工作温度范围(-40°C 至 110°C)。如有必要,考虑采用额外的散热措施来保护电缆。

    - 问题3:电缆接头松动?
    - 解决方法:重新紧固电缆接头,确保连接牢固。如果多次出现问题,建议更换新的接头配件。

    7. 总结和推荐


    综上所述,Alpha Wire P/N 6824 是一款性能卓越、环保安全、应用广泛的电子线缆产品。其在温度适应性和机械强度方面的优异表现使其成为众多行业用户的首选。我们强烈推荐 Alpha Wire P/N 6824 在各类严苛环境下的应用,以满足您对高品质电子元器件的需求。

6824 OR005参数

参数
100.0' (30.5m)
零件状态 在售

6824 OR005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6824 OR005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 6824 OR005 6824 OR005数据手册
