86702CY SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: 阿尔法电线 工业电缆, XTRA-GUARD FLEX系列, 2对, 0.38 mm²截面积, 22 AWG
供应商型号: 408833
供应商: 欧时
标准整包数: 30

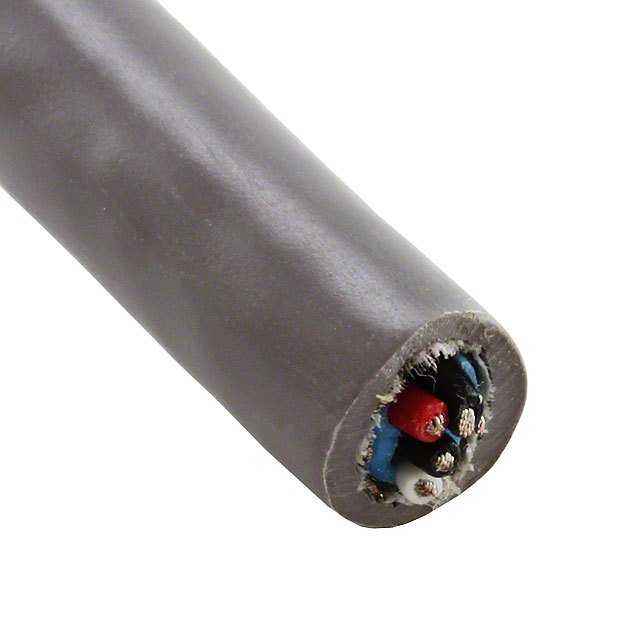

ALPHA WIRE 多芯线缆 86702CY SL005

86702CY SL005概述

    高质量文章:XTRAGUARD® 持续柔性数据电缆 86702CY 技术手册解析

    1. 产品简介


    产品名称:XTRAGUARD® 持续柔性数据电缆
    产品型号:86702CY
    制造商:Alpha Wire
    产地:美国
    XTRAGUARD® 86702CY 是一款专为高要求应用设计的数据电缆。它采用灵活的结构,适用于工业自动化、机器人、医疗设备和通信系统等领域。这款电缆具有优异的抗油性、阳光耐受性和阻燃性能,能够在恶劣的工作环境中保持稳定运行。

    2. 技术参数


    尺寸参数:
    - 导体直径:0.032 英寸(AWG 22)
    - 绝缘层厚度:0.010 英寸
    - 外护套厚度:0.040 英寸
    - 成品电缆直径:0.287 ± 0.013 英寸
    材料参数:
    - 导体:镀锡铜线,19/34 规格
    - 绝缘层:PVC 材料,半硬质
    - 屏蔽层:铝/聚酯复合箔,内含镀锡铜排水线,外覆镀锡铜编织网
    - 护套:PVC 材料
    电气参数:
    - 工作电压:300 VRMS
    - 互容:33 pF/英尺
    - 地容:59 pF/英尺
    - 特性阻抗:53 Ω
    - 电感:0.17 μH/英尺
    - 导体直流电阻:15.6 Ω/1000 英尺(20°C)
    - 绞合屏蔽层直流电阻:3.4 Ω/1000 英尺(20°C)
    环境参数:
    - 温度范围:静态 -10°C 至 105°C,动态 +5°C 至 105°C
    - 弯曲半径:静态时 10 倍电缆直径,动态时 15 倍电缆直径
    - 耐油性:符合 7d@60°C 测试标准

    3. 产品特点和优势


    XTRAGUARD® 86702CY 数据电缆的主要特点是其卓越的灵活性和耐用性。该电缆经过特殊设计,能够承受多次弯曲而不损坏,确保在动态环境下长时间稳定运行。此外,它还具备出色的抗油性和阳光耐受性,使其能够在极端环境中保持优异的性能。

    4. 应用案例和使用建议


    XTRAGUARD® 86702CY 在工业自动化和机器人领域的应用非常广泛。例如,在自动化生产线中,它可以用于连接传感器、控制器和其他设备。使用时,建议将电缆固定在适当的支撑物上,以减少不必要的拉伸和弯曲,延长使用寿命。

    5. 兼容性和支持


    XTRAGUARD® 86702CY 与多种设备和标准兼容,如 UL、CSA 和 CE 认证。Alpha Wire 提供全面的技术支持和维护服务,帮助用户解决任何技术问题。如有需要,用户可以联系 Alpha Wire 的技术支持团队获取更多帮助。

    6. 常见问题与解决方案


    - 问题1:电缆弯曲后容易断裂
    解决方案:避免在弯曲过程中施加过大的张力,并确保弯曲半径符合技术手册的要求。
    - 问题2:电缆表面出现磨损
    解决方案:定期检查电缆的外部状况,及时更换受损部分,避免进一步损坏。

    7. 总结和推荐


    XTRAGUARD® 86702CY 数据电缆以其出色的柔韧性和耐用性在多个应用领域表现出色。无论是工业自动化还是机器人系统,它都能提供稳定可靠的连接。综上所述,我强烈推荐这款电缆,特别是对于那些需要在恶劣环境下工作的应用场合。

86702CY SL005参数

参数
100.0'(30.5m)
零件状态 在售

86702CY SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

86702CY SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 86702CY SL005 86702CY SL005数据手册

86702CY SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2955.7523
库存: 30
起订量: 30 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2955.75
