65607CY SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 104857
供应商: 海外现货
标准整包数: 1

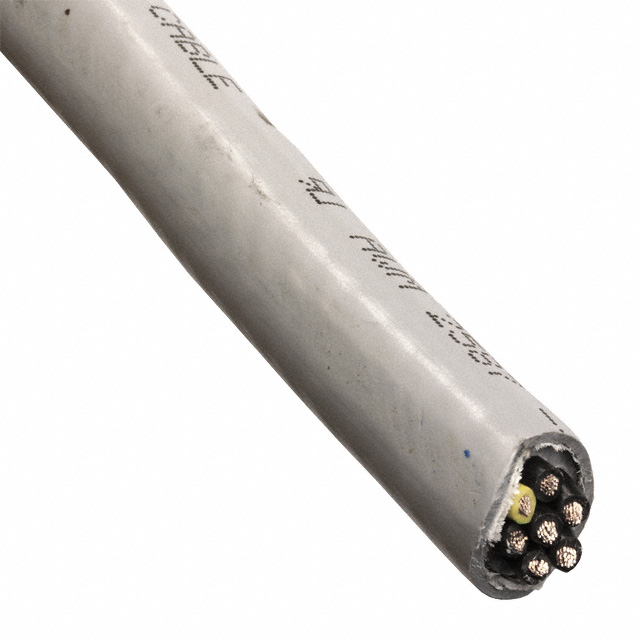

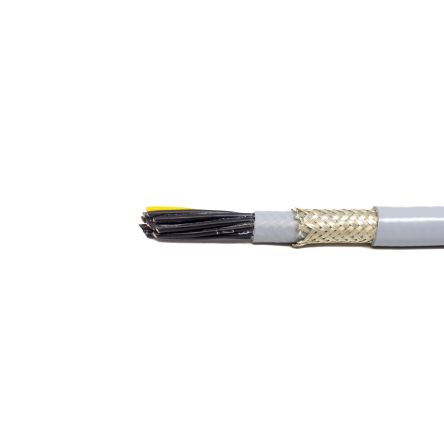

ALPHA WIRE 多芯线缆 65607CY SL001

65607CY SL001概述

    Alpha Wire 65607CY 技术手册解析
    Alpha Wire 是一家全球知名的电子元器件供应商,致力于为客户提供高品质的产品和解决方案。本文将详细介绍 Alpha Wire 的一款产品——型号为 65607CY 的柔性控制电缆的技术参数和应用特点,帮助您更好地了解这款产品的特性和使用方法。

    1. 产品简介


    产品类型:
    Alpha Wire 65607CY 是一种高柔性的控制电缆,适用于工业自动化、机器人、数控机床等领域。
    主要功能:
    该电缆具有高柔韧性、抗油性能及耐高低温的特点,能够在动态和静态环境下稳定运行,确保信号传输的可靠性和安全性。
    应用领域:
    - 工业自动化控制系统
    - 机器人设备
    - 数控机床
    - 激光切割机

    2. 技术参数


    导体部分:
    - 导体结构:1 x 7 COND
    - 导体规格:16 AWG (26/30) AWG 裸铜线
    - 绝缘层:0.022 英寸厚的 PVC,标称外径 0.104 英寸
    - 编织层数:7 层导体编织
    - 扭曲率:最小 3.2 扭转/英尺
    - 色彩编号:1 黑 #1 至 7 黄/绿
    - 外护套:0.030 英寸厚的 PVC,标称外径 0.380 英寸,颜色为石墨色
    屏蔽层:
    - 屏蔽材料:镀锡铜编织屏蔽,覆盖率达到 85%
    护套部分:
    - 护套厚度:0.035 英寸厚的 PVC,标称外径 0.484 英寸
    - 护套颜色:石墨色
    - 隔离层:25% 的重叠纸带
    电气性能:
    - 电压等级:600 V RMS
    - 容量:44 pF/ft @1 kHz
    - 接地容量:79 pF/ft @1 kHz
    - 电感:0.18 µH/ft
    - 直流电阻:4.1 Ω/1000ft @20°C
    - 屏蔽直流电阻:1.49 Ω/1000ft @20°C
    机械性能:
    - 温度范围:静态 -40 至 90°C,动态 -5 至 90°C
    - 弯曲半径:静态和动态均为 5 倍电缆直径
    - 拉力:最大 157 磅
    认证标准:
    - UL AWM/STYLE 2587 90°C / 600 VRMS
    - CSA International C(RU) AWM I/II A/B 90°C / 600 VRMS
    - CE:符合欧盟低电压指令 2014/35/EU

    3. 产品特点和优势


    - 高柔韧性: 电缆结构设计使得其具有出色的弯曲性能,在多次弯折后仍能保持良好的信号传输性能。
    - 耐油性能: 使用的 PVC 材料能够抵抗各种油性介质的侵蚀,延长使用寿命。
    - 宽温度范围: 可以在极端环境下工作,适合在工业环境中使用。
    - 抗干扰: 高密度编织屏蔽层提供了良好的电磁干扰防护能力。
    - 环保材料: 符合 RoHS 和 REACH 标准,无有害物质,对环境友好。

    4. 应用案例和使用建议


    应用案例:
    在数控机床中,65607CY 用于连接主控制器和伺服电机,确保设备能够准确执行复杂的加工任务。由于其优异的柔韧性和耐高温性能,可以在狭窄的空间内进行灵活布线,减少机械故障风险。
    使用建议:
    - 在安装过程中,尽量避免过度弯曲和扭曲电缆,以免影响其寿命。
    - 在高油污环境中使用时,定期检查电缆表面是否有损坏迹象,并及时更换受损部分。
    - 确保正确的接线顺序和接地方式,防止信号干扰。

    5. 兼容性和支持


    - 兼容性: 65607CY 可以与其他标准的工业自动化设备兼容使用,如 PLC、传感器等。
    - 支持和服务: Alpha Wire 提供全面的技术支持和售后服务,包括在线资料查询、技术支持热线等。

    6. 常见问题与解决方案


    问题 1:如何检查电缆是否正常工作?
    - 解决方案:使用万用表测试导体的直流电阻,确认是否符合技术手册中的要求。
    问题 2:电缆出现断裂,可能是什么原因造成的?
    - 解决方案:检查电缆是否存在过紧的弯曲或受到物理损伤的情况,如果是则需要及时更换新的电缆。

    7. 总结和推荐


    总结:
    Alpha Wire 65607CY 柔性控制电缆凭借其优异的柔韧性、耐油性能和宽温度范围等特点,在工业自动化领域表现出色。它不仅可以提高系统的可靠性,还能显著降低维护成本。
    推荐:
    鉴于其出色的应用表现和环保特性,我们强烈推荐在需要高柔性控制信号传输的场合下使用此款电缆。无论是用于数控机床还是机器人系统,65607CY 都将是您的理想选择。

65607CY SL001参数

参数
1000.0' (304.8m)
零件状态 在售

65607CY SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

65607CY SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 65607CY SL001 65607CY SL001数据手册
