B953202 GE321

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Multi-Conductor Cable 24AWG 20Conductors Tinned Copper
供应商型号: 1757350
供应商: 海外现货
标准整包数: 50
ALPHA WIRE 多芯线缆 B953202 GE321

B953202 GE321概述


    产品简介

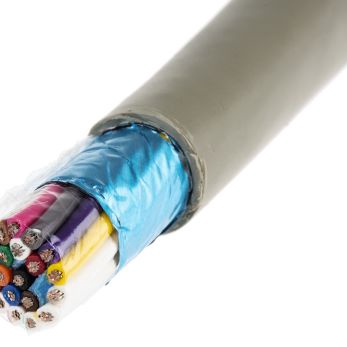

    B953202电缆组件是一款高性能的多芯柔性电缆,广泛应用于工业自动化、机器人技术、医疗设备及高端电子产品等领域。此款电缆具备出色的机械强度和电气性能,确保在复杂环境下的稳定运行。B953202由多股导体、绝缘层、屏蔽层及外护套组成,提供了卓越的抗干扰能力和耐用性。

    技术参数


    | 参数 | 规格 |

    | 导体直径 | 24 (7/32) AWG Tinned Copper |
    | 绝缘厚度 | 0.010英寸(公称值),PVC,半硬态 |
    | 电缆直径 | 0.303英寸(最大0.320英寸) |
    | 屏蔽层 | 铝/聚酯薄膜,25%重叠最小 |
    | 外护套颜色 | 灰色 |
    | 电压等级 | 300 VRMS |
    | 温度范围 | -30°C 至 105°C |
    | 弯曲半径 | 10倍电缆直径 |
    | 拉伸强度 | 74磅,最大 |
    | 容量 | 31 pF/英尺(1 kHz时,导体对导体) |
    | 接地电容 | 56 pF/英尺(1 kHz时,导体对地) |
    | 电感 | 0.19 μH/英尺(标称值) |
    | 直流电阻 | 26 Ω/1000英尺(20°C时,导体) |
    | 外护套直流电阻 | 15.9 Ω/1000英尺(20°C时,屏蔽层) |

    产品特点和优势


    B953202电缆组件具有以下特点和优势:
    1. 高可靠性:采用优质材料制造,确保长期稳定运行。
    2. 抗干扰性强:铝/聚酯薄膜屏蔽层有效减少了外部电磁干扰。
    3. 弯曲半径小:适用于空间受限的应用场景。
    4. 环保合规:符合RoHS和REACH等国际标准,环保无害。
    5. 广泛认证:通过UL、CSA、IEC等多种认证,确保产品质量和安全性。

    应用案例和使用建议


    B953202电缆组件广泛应用于工业自动化、机器人技术、医疗设备及高端电子产品等领域。例如,在工业自动化系统中,它可以连接传感器和执行器,确保信号传输的稳定性和可靠性。在机器人技术中,由于其柔韧性,它可用于连接机械臂和其他运动部件。
    使用建议:
    1. 环境温度:确保使用环境温度在-30°C至105°C之间,避免温度过高或过低导致性能下降。
    2. 弯曲半径:弯曲半径至少为10倍电缆直径,避免过度弯曲导致损坏。
    3. 连接方式:确保连接器与电缆匹配,避免不当连接引起的信号干扰或故障。

    兼容性和支持


    B953202电缆组件与多种设备和系统兼容,例如机器人控制器、工业自动化设备和高端电子产品。此外,Alpha Wire提供全面的技术支持和售后服务,确保用户能够充分利用该产品。

    常见问题与解决方案


    1. 问题:电缆出现断裂或损坏。
    解决方案:检查电缆的弯曲半径是否满足要求,确保在安装过程中不会受到过度拉伸或挤压。

    2. 问题:信号传输不稳定。
    解决方案:检查屏蔽层是否完好无损,确保没有外部电磁干扰源。

    3. 问题:温度影响信号质量。
    解决方案:确保使用环境温度在-30°C至105°C之间,必要时可采用温控措施。

    总结和推荐


    综上所述,B953202电缆组件是一款高品质、高性能的电缆产品,适用于多种工业应用。其独特的设计和卓越的性能使其在市场上具有很高的竞争力。强烈推荐给需要稳定、可靠电缆连接的用户。

B953202 GE321参数

参数
长*宽*高 50m(长度)
零件状态 在售

B953202 GE321厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

B953202 GE321数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE B953202 GE321 B953202 GE321数据手册

B953202 GE321封装设计

查看详情并下载
Symbol
Footprint
3D Model
