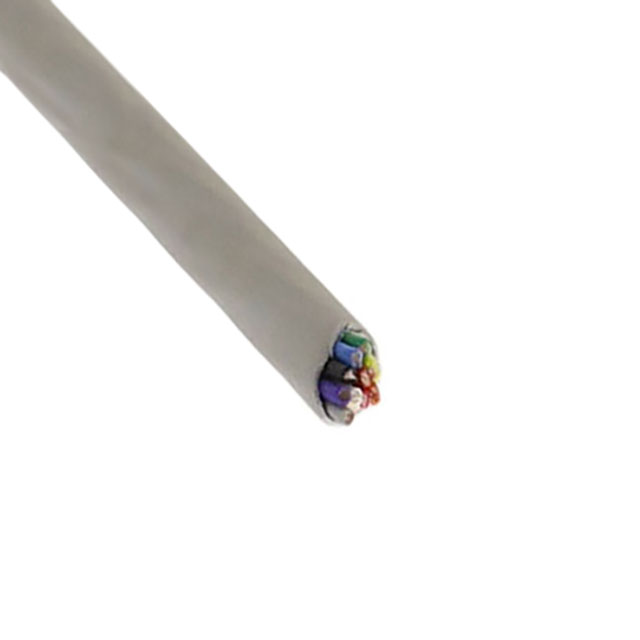

78140 SL005

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述: Shielded Multi-Conductor Cable Tape Modified Polyphenylene Ether/Polyethylene 10Conductors 22AWG 5.94mm 300VAC Slate Modified Polyphenylene Ether/Polyethylene 30.48m Spool
供应商型号: 78140 SL005
供应商: 国内现货
标准整包数: 1
ALPHA WIRE 多芯线缆 78140 SL005

78140 SL005概述

    EcoCable® Mini 技术手册

    产品简介


    EcoCable® Mini 是一款由 Alpha Wire 公司推出的最新一代环保高性能电缆,是 EcoGen 家族中的新成员。它采用了细绞铜导体,具有低密度、低析气和无卤素等特性,同时它也是目前 Alpha Wire 产品线中最轻薄的一款。EcoCable® Mini 主要用于电源和信号传输应用,如医疗设备和半导体制造设备等领域。其小体积和轻重量使其在设计紧凑的系统中具有明显的优势。

    技术参数


    - 材料组成
    - 导体:镀锡铜
    - 绝缘材料:mPPE
    - 屏蔽层:铝箔
    - 外护套:mPPE
    - 温度范围:-40°C 到 +80°C
    - 电压等级:300V
    - 性能特点
    - 零卤素
    - 密度:1.03
    - 100% 可回收
    - 低析气率(比 PVC 控制电缆低 92%)
    - 尺寸选择广泛:从 28AWG 到 20AWG
    - 铝箔屏蔽和铝箔+编织屏蔽选项
    - 支持多达 25 根导线
    - 可提供单芯、多芯和对绞线等多种配置

    产品特点和优势


    EcoCable® Mini 是 Alpha Wire 的一项突破性技术,具备以下显著优势:
    - 小体积,轻重量:比标准 PVC 电缆小 32%,轻 44%,便于安装和布局。
    - 低析气:在需要高洁净度的应用中表现出色,减少腐蚀和污染的风险。
    - 灵活多样的配置:提供多种屏蔽选项和定制化服务,满足不同应用需求。
    - 环保可回收:100% 可回收,符合 RoHS 和 WEEE 要求。
    - 优越的耐久性:抗老化、耐腐蚀、防火性能卓越,符合 UL VW-1 阻燃等级。

    应用案例和使用建议


    - 医疗设备:其低析气特性特别适合要求无污染环境的医疗应用,确保设备长期稳定运行。
    - 半导体设备:适用于高精密的半导体生产线,其耐用性和灵活性能保证信号传输质量。
    - 紧凑型设备:在有限空间内,其体积小、重量轻的优势使得设备设计更加灵活。
    使用建议:
    - 在安装过程中应尽量避免过紧弯曲以防止损坏绝缘层。
    - 需注意屏蔽效果,特别是对于高频信号传输。

    兼容性和支持


    EcoCable® Mini 具有广泛的适用性和兼容性,可与各种电子元件和设备配合使用。Alpha Wire 提供全面的技术支持和客户服务,确保用户在使用过程中的任何疑问都能得到及时解答。

    常见问题与解决方案


    1. Q: 电缆出现信号干扰怎么办?
    - A: 检查是否为铝箔+编织屏蔽,若非,请更换为这种配置。如配置正确,请检查连接是否可靠,屏蔽层是否接地良好。
    2. Q: 电缆线径过细,承载能力不够怎么办?
    - A: 请确认所选电缆是否符合您的电流负载要求。如果不符合,请考虑选用较大线径的产品。
    3. Q: 电缆出现断裂,难以弯折怎么办?
    - A: 电缆过细或安装时过度弯曲都会导致这种现象。请确保电缆不受过度外力影响,遵循正确的安装步骤。

    总结和推荐


    EcoCable® Mini 是一款集多种优势于一身的高性能电缆,适用于各类高精度、紧凑型设备。它在环保、性能、易用性和可维护性方面都表现优异,是医疗设备和半导体行业用户的理想选择。强烈推荐在设计紧凑且要求高性能的系统中使用这款电缆。

78140 SL005参数

参数
100.0' (30.5m)
零件状态 在售

78140 SL005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

78140 SL005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 78140 SL005 78140 SL005数据手册

78140 SL005封装设计

查看详情并下载
Symbol
Footprint
3D Model
