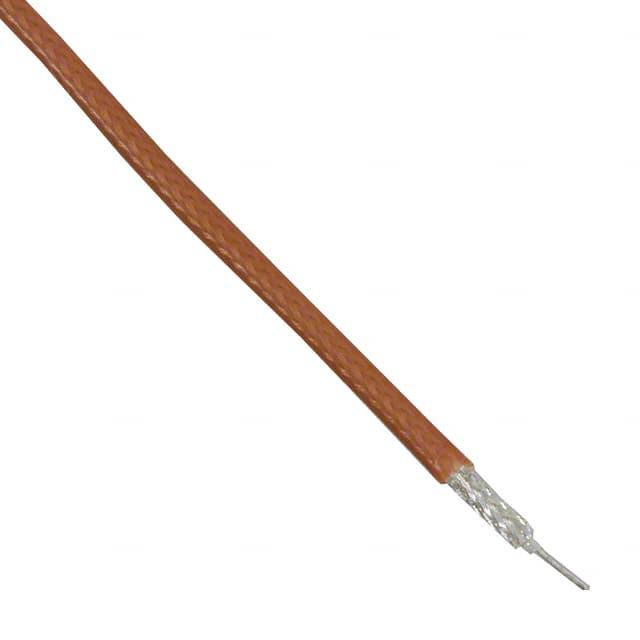

9178B CL001

产品分类: 同轴线缆
厂牌: ALPHA WIRE
产品描述: CABLE COAX RG178B 30AWG 1000 FT
供应商型号: 602-9178B-1000
供应商: Mouser
标准整包数: 1
ALPHA WIRE 同轴线缆 9178B CL001

9178B CL001概述


    产品简介


    Alpha Wire的9178B型号同轴电缆是一种高性能、多功能的电缆,适用于多种工业和商业应用场景。这种电缆具有出色的机械和电气特性,主要用于高频信号传输、测量仪器连接等领域。

    技术参数


    - 构造:
    - 导体:30 AWG SCW(超细线),直径0.012英寸
    - 绝缘层:PTFE,壁厚0.011英寸,外径0.034英寸
    - 屏蔽层:SPC编织屏蔽层,覆盖率达94%
    - 护套:FEP,壁厚0.071英寸,公差±0.004英寸
    - 颜色:芯线为透明,屏蔽层为自然色/浅棕色
    - 行业认证:
    - 军用标准:MIL-C-17/RG 178B/U,电压等级750 VRMS,温度范围-55到200°C
    - 欧盟认证:符合低电压指令(CE: EU Low Voltage Directive 2006/95/EC)
    - 环保认证:
    - 符合RoHS 2.0指令
    - 符合REACH规定,不含高关注度物质(SVHC)
    - 符合加州65号提案
    - 物理与机械特性:
    - 温度范围:-55到200°C
    - 弯曲半径:10倍电缆直径
    - 最大拉力:2.15磅
    - 电气特性:
    - 电压等级:750 VRMS
    - 特性阻抗:50Ω ± 2Ω
    - 接地电容:29.3 pF/英尺(@ 1kHz)
    - 传播速度:70%
    - 导体电阻:241Ω/1000英尺(@ 20°C)
    - 屏蔽电阻:14.6Ω/1000英尺(@ 20°C)
    - 耐压强度:2 kV最小值
    - 冠状放电熄灭:1 kV最小值
    - 最大衰减:29 dB/100英尺(@ 400 MHz)

    产品特点和优势


    - 出色的电气特性: 高特性阻抗、低接地电容、高速传播速度,使其适用于高频信号传输。
    - 优异的机械性能: 高温范围、耐弯曲、强拉力,适合各种严苛环境下的使用。
    - 环保认证: 完全符合RoHS、REACH和加州65号提案,确保长期安全使用。

    应用案例和使用建议


    应用案例
    - 医疗设备: 在复杂的医疗成像设备中作为信号传输线。
    - 航空航天: 在飞机内部进行传感器和控制系统的连接。
    - 测试与测量: 在实验室环境中用于高频信号传输和精密测量。
    使用建议
    - 在极端环境下使用时,建议定期检查电缆的磨损情况,确保其性能稳定。
    - 在需要长距离传输信号的情况下,应使用低衰减的电缆以减少信号损失。
    - 在潮湿环境中使用时,建议选择带有防水护套的版本以防止水分渗透。

    兼容性和支持


    - 兼容性: 9178B型号的电缆可与大多数标准接口和设备兼容,如BNC、SMA等。
    - 支持与维护: Alpha Wire提供详尽的技术文档和支持服务,用户可通过官方网站获取更多资源。

    常见问题与解决方案


    - Q1: 电缆如何应对高温环境?
    - A1: 9178B型号电缆的工作温度范围为-55至200°C,能有效应对高温环境。

    - Q2: 如何确定电缆是否受潮?
    - A2: 定期检查电缆的绝缘层是否有破损或渗水现象,如有必要,可更换新的电缆。

    - Q3: 如何保证电缆的长期稳定性?
    - A3: 定期对电缆进行检查和维护,避免长时间暴露在恶劣环境中。

    总结和推荐


    总体而言,Alpha Wire的9178B型号同轴电缆凭借其出色的电气和机械性能,在高频信号传输领域表现出色。它不仅满足了广泛的工业应用需求,还具备出色的环保特性和安全性。如果您需要一款高性能、多功能的电缆产品,9178B是一个值得考虑的选择。强烈推荐给需要可靠、高效信号传输解决方案的用户。

9178B CL001参数

参数
1000.0' (304.80m)
零件状态 在售

9178B CL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

9178B CL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 同轴线缆 ALPHA WIRE 9178B CL001 9178B CL001数据手册

9178B CL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2152.9935 ¥ 18192.7951
2+ $ 2044.8645 ¥ 17279.105
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
