5905C SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 2775789
供应商: 海外现货
标准整包数: 152

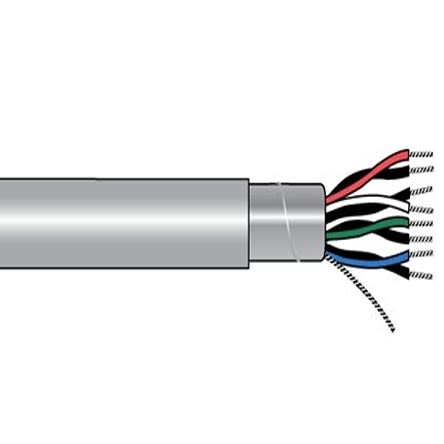

ALPHA WIRE 多芯线缆 5905C SL002

5905C SL002概述

    Alpha Wire 5905C 技术手册解析

    产品简介


    Alpha Wire 公司的型号为 5905C 的电子元器件是一种用于工业控制和自动化系统的高可靠性屏蔽双绞线电缆。该产品主要用于信号传输,具有优异的电气特性和抗干扰能力。其广泛应用于工业自动化、机械设备控制等领域,能够确保在复杂电磁环境下稳定可靠的通信。

    技术参数


    - 构造参数:
    - 导体:22 AWG 实心镀锡铜导线,直径为0.025英寸。
    - 绝缘层:0.013英寸厚的PVC材料,外径0.051英寸。
    - 屏蔽层:铝箔/聚酯膜复合屏蔽,25%重叠率。
    - 铜丝编织层:22 AWG 镀锡铜导线。
    - 护套:0.032英寸厚的PVC材料,颜色为石板灰,最大外径为0.288英寸。
    - 电气特性:
    - 工作温度范围:-20°C 至 +80°C。
    - 弯曲半径:10倍电缆直径。
    - 拉力:最大46磅。
    - 电压等级:300 Vrms。
    - 特性阻抗:70 Ω。
    - 互电容:30 pF/英尺(1 kHz)。
    - 接地电容:54 pF/英尺(1 kHz)。
    - 电感:0.2 µH/英尺(1 kHz)。
    - 导体电阻:17.2 Ω/1000英尺(20°C)。
    - 编织屏蔽电阻:11.8 Ω/1000英尺(20°C)。

    产品特点和优势


    1. 高可靠性:采用实心镀锡铜导体,提高耐久性和导电性。
    2. 抗干扰能力强:铝箔/聚酯膜复合屏蔽层结合铜丝编织层,有效抑制外部电磁干扰。
    3. 广泛的工作温度范围:可在极端环境下稳定运行。
    4. 环境友好:符合RoHS、REACH等环保标准,无铅、汞等有害物质。

    应用案例和使用建议


    - 应用场景:适合于工业自动化、机械设备控制等领域,如工厂生产线控制系统、机器人手臂控制等。
    - 使用建议:
    - 在安装过程中注意弯曲半径要求,以避免损坏内部结构。
    - 确保屏蔽层连接良好,增强抗干扰能力。
    - 定期检查电缆连接点,确保接触良好。

    兼容性和支持


    - 兼容性:本产品符合UL AWM/STYLE 2464、CSA International CMG 75°C、CE EU Low Voltage Directive 2014/35/EU等标准,可与其他标准电缆互换使用。
    - 支持和服务:Alpha Wire提供详尽的技术支持和售后服务,用户可通过官网或客服热线获取更多信息。

    常见问题与解决方案


    - 问题:电缆出现破损或断裂。
    - 解决方案:检查电缆固定点是否有磨损或松动,重新加固或更换固定件。
    - 问题:信号传输不稳定。
    - 解决方案:检查屏蔽层连接是否良好,确保接地可靠,或更换质量更高的电缆。

    总结和推荐


    综上所述,Alpha Wire 5905C 双绞屏蔽电缆在电气特性和环境适应性方面表现出色,具有较高的市场竞争力。其优异的抗干扰能力和广泛的工作温度范围使其成为工业自动化领域的理想选择。鉴于上述优点,强烈推荐使用该产品。

5905C SL002参数

参数
500.0' (152.4m)
零件状态 在售

5905C SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5905C SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5905C SL002 5905C SL002数据手册

5905C SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
