6016C SL002

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 2775163
供应商: 海外现货
标准整包数: 152
ALPHA WIRE 多芯线缆 6016C SL002

6016C SL002概述


    产品简介

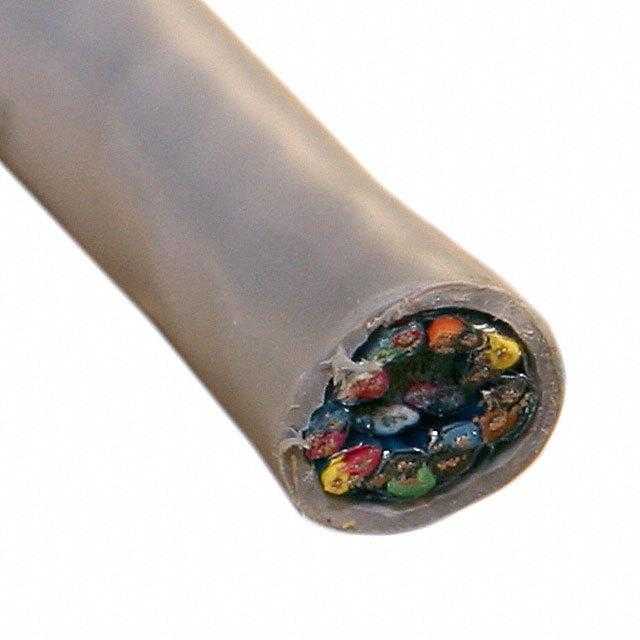

    产品名称:6016C电缆组件
    制造商:Alpha Wire
    类型:屏蔽双绞线电缆组件
    主要功能:传输电信号,具有良好的屏蔽性能,适用于各种工业和商业应用场景。
    应用领域:工业自动化、机器人技术、通讯系统、控制系统等。

    技术参数


    - 导体规格:22 AWG(7/30)镀锡铜丝
    - 绝缘层:聚丙烯(PP),壁厚0.010英寸
    - 对数排列:2个对数,颜色代码:黑色-红色,黑色-白色,黑色-绿色,黑色-蓝色,红-绿,红-白,红-蓝,黑-棕,黑-黄,红-黄
    - 屏蔽层:铝箔/麦拉带,重叠率25%,面向内侧,带有一根镀锡铜丝接地线
    - 护套:聚氯乙烯(PVC),壁厚0.058英寸,颜色为SLATE,标称直径0.503英寸(最大0.528英寸)
    - 电压额定值:300 V RMS
    - 特性阻抗:60 Ω
    - 电感:0.18 μH/英尺
    - 互容电容:28 pF/英尺@1kHz
    - 接地电容:50 pF/英尺@1kHz
    - 导体电阻:16.6 Ω/1000英尺@20℃
    - 独立屏蔽直流电阻:14.4 Ω/1000英尺@20℃
    - 温度范围:-20°C至75°C
    - 弯曲半径:10倍电缆直径
    - 拉力:181磅,最大
    - 包装方式:连续长度,可选1000英尺、500英尺、100英尺

    产品特点和优势


    独特功能:
    - 高度屏蔽:采用铝箔/麦拉带屏蔽,有效降低电磁干扰(EMI)。
    - 稳定的电气特性:特性阻抗稳定,适合高频率信号传输。
    - 优异的机械性能:高强度拉力,耐用性强。
    - 多样化颜色编码:方便区分不同对数,提高接线效率。
    市场竞争力:
    - 满足多种认证标准:UL AWM/STYLE 2493、CSA International C(UL) TYPE CMG、CE。
    - 环保设计:符合欧盟RoHS指令及REACH规定。
    - 广泛的应用领域:适用于多种工业和商业应用场景。

    应用案例和使用建议


    应用案例:
    - 工业自动化:在工业自动化设备中,用于连接传感器和执行器。
    - 机器人技术:用于连接机器人控制器和电机,确保高效可靠的通信。
    - 通信系统:作为网络布线使用,保障数据传输的稳定性。
    使用建议:
    - 安装时注意保护:避免尖锐物体损伤护套,减少电磁干扰。
    - 正确识别颜色编码:确保每根导线的正确连接,避免错误接线导致故障。
    - 定期检查:由于长时间使用可能会出现老化现象,建议定期检查电缆状态,确保安全使用。

    兼容性和支持


    兼容性:
    - 该产品适用于多种工业控制设备和通信设备,如PLC、伺服驱动器等。
    - 符合UL、CSA、CE等多种认证标准,可以应用于全球多个地区。
    支持和维护:
    - Alpha Wire提供详细的安装指南和技术支持。
    - 客户可以通过官网查询更多信息,联系技术支持团队解决安装过程中的问题。

    常见问题与解决方案


    1. 问题:电缆在使用过程中频繁断线。
    - 解决方案:检查电缆安装是否有锐利边缘或不当应力,调整固定位置,避免过度弯曲或扭转。

    2. 问题:信号传输不稳定。
    - 解决方案:检查接头和连接器的接触情况,确保屏蔽层的良好接地。如果问题仍然存在,可能需要更换更高质量的电缆。
    3. 问题:护套出现破损。
    - 解决方案:检查电缆的敷设环境,避免与尖锐物体直接接触,必要时进行更换。

    总结和推荐


    总结:
    - 6016C电缆组件是一款高性能的屏蔽双绞线电缆,具有出色的电气特性和机械性能,适用于多种工业和商业应用场景。
    - 产品通过了多项国际认证,符合环保要求,安全性高。
    推荐:
    - 鉴于其出色的性能和广泛应用范围,强烈推荐在工业自动化、机器人技术和通信系统等领域中使用这款电缆组件。

6016C SL002参数

参数
500.0'(152.4m)
零件状态 在售

6016C SL002厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

6016C SL002数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 6016C SL002 6016C SL002数据手册

6016C SL002封装设计

查看详情并下载
Symbol
Footprint
3D Model
