3131265 TN005

产品分类: 单芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: 2850070
供应商: 海外现货
标准整包数: 30

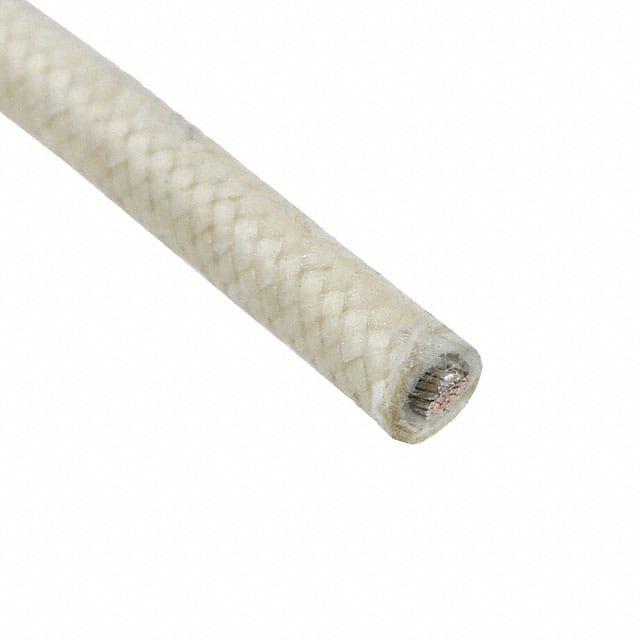

ALPHA WIRE 单芯线缆 3131265 TN005

3131265 TN005概述

    Alpha Wire 3131265 技术手册解析

    产品简介


    Alpha Wire 3131265 是一种高性能的电气连接线缆,适用于多种严苛的工业和商业应用环境。该电缆主要由导体、绝缘层、屏蔽层和保护套组成,具有良好的机械强度和电气性能,能够在极端温度和条件下稳定运行。

    技术参数


    以下是 Alpha Wire 3131265 的主要技术参数:
    | 参数 | 规格 |

    | 导体规格 | 12 (65/30) AWG NPC 0.093 mm² |
    | 绝缘材料 | PTFE(聚四氟乙烯)带材,厚度0.016英寸,公差±0.002英寸 |
    | 颜色 | 白色 |
    | 屏蔽 | 双螺旋式编织屏蔽层 |
    | 护套材料 | 聚四氟乙烯浸渍玻璃纤维,厚度0.005英寸,公差±0.007英寸 |
    | 颜色 | 自然色 |
    | 温度范围 | -55°C 到 +250°C |
    | 弯曲半径 | 最小弯曲半径为电缆直径的10倍 |
    | 拉力 | 最大拉力为51磅 |
    | 电压等级 | 600 VRMS |
    | 直流电阻 | 20°C时每1000英尺1.7Ω |

    产品特点和优势


    Alpha Wire 3131265 具备多项显著优势:
    - 耐高温和低温:能够在极端温度环境中稳定工作,适应范围从-55°C到+250°C。
    - 高可靠性:通过双螺旋式编织屏蔽层,提供优秀的电磁干扰防护能力。
    - 机械强度高:具备优异的抗拉强度,最大拉力达到51磅。
    - 环保合规:符合欧盟RoHS和REACH指令要求,不含有害物质,对环境友好。

    应用案例和使用建议


    根据技术手册中的信息,Alpha Wire 3131265 适合应用于高温、低温及高湿度环境下,例如工业自动化控制系统、石油天然气开采设备、航空航天等领域。
    - 应用案例:在高温炉温控制系统的信号传输中表现出色,保证了系统信号的稳定传输。
    - 使用建议:在安装过程中,确保最小弯曲半径为电缆直径的10倍,以避免损伤内部结构。

    兼容性和支持


    Alpha Wire 3131265 兼容多种标准和认证:
    - UL认证:符合美国UL AWM/STYLE 5196标准,适用于250°C和600 VRMS的应用环境。
    - CSA认证:符合加拿大CSA International AWM I A/B标准,同样适用于250°C和600 VRMS的应用环境。
    - 制造商支持:Alpha Wire提供全面的技术支持和售后服务,包括详细的使用指南和技术咨询。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,列出了以下几个可能遇到的问题及其解决方法:
    1. 问题:电缆弯曲后出现断裂。
    - 解决办法:确保弯曲半径不小于电缆直径的10倍。
    2. 问题:屏蔽效果不佳。
    - 解决办法:检查屏蔽层是否有破损,确保屏蔽层完整无损。
    3. 问题:电压不稳定。
    - 解决办法:检查电缆的电压等级是否符合应用需求,并确保正确的接线方式。

    总结和推荐


    Alpha Wire 3131265 在工业和商业应用中表现出色,尤其适合需要在极端环境下工作的场合。其卓越的耐温性能、可靠的机械强度以及严格的环保合规性使其在市场上具备较高的竞争力。综上所述,强烈推荐使用 Alpha Wire 3131265 作为高质量的电气连接解决方案。

3131265 TN005参数

参数
100.0' (30.5m)
零件状态 在售

3131265 TN005厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

3131265 TN005数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 单芯线缆 ALPHA WIRE 3131265 TN005 3131265 TN005数据手册

3131265 TN005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5313.2519
库存: 0
起订量: 30 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
