5485C SL001

产品分类: 多芯线缆
厂牌: ALPHA WIRE
产品描述:
供应商型号: Q-5485C SL001
供应商: 期货订购
标准整包数: 1
ALPHA WIRE 多芯线缆 5485C SL001

5485C SL001概述


    产品简介

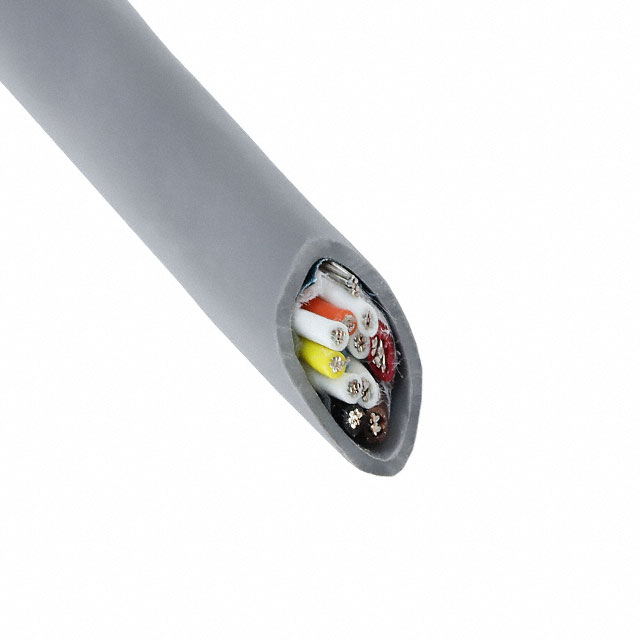

    Alpha Wire的5485C是一款高性能的屏蔽电缆,广泛应用于各种工业控制和自动化系统中。它由多股镀锡铜导线构成,内部采用PVC绝缘材料,外部则包裹铝/聚酯箔屏蔽层和防油耐磨的PVC护套。该电缆适用于需要电磁干扰保护的应用场合,如工业机器人、医疗设备和通信系统等。

    技术参数


    - 导体规格:7/30 22 AWG镀锡铜导体
    - 绝缘材料:PVC,壁厚0.010英寸(0.254毫米)
    - 电缆结构:
    - 导体直径:0.030英寸(0.762毫米)
    - 绝缘层厚度:0.010英寸(0.254毫米)
    - 双绞线节距:每英尺8.0转(最小值)
    - 屏蔽层:铝/聚酯箔,壁厚0.032英寸(0.813毫米)
    - 排线:尼龙排线,810丹尼尔
    - 电压等级:300 V RMS
    - 温度范围:-35°C至105°C
    - 物理与机械特性:
    - 最大拉力:60磅
    - 弯曲半径:电缆直径的10倍
    - 防阳光:具备阳光防护能力
    - 电气特性:
    - 互电容:27 pF/英尺(1 kHz时)
    - 地电容:49 pF/英尺(1 kHz时)
    - 特性阻抗:70Ω
    - 电感:0.18 μH/英尺
    - 导体电阻:16.7 Ω/1000英尺(20°C时)
    - 屏蔽电阻:11.8 Ω/1000英尺(20°C时)

    产品特点和优势


    5485C具有多个显著特点,使其在市场上具有较强的竞争力。首先,它的双绞线设计能够有效减少电磁干扰,适合在各种环境中使用。其次,铝/聚酯箔屏蔽层可以提供额外的电磁保护,确保信号传输的稳定性和可靠性。此外,其优秀的弯曲半径特性使得安装和布线更为方便,提高了施工效率。最后,该电缆通过了多项国际标准认证,如UL、CSA和IEC等,进一步保证了产品的质量和安全性。

    应用案例和使用建议


    该电缆广泛应用于工业控制系统、机器人技术、医疗设备及通信系统等领域。例如,在一个自动化生产线上,5485C被用于连接各个传感器和控制器,确保数据传输的稳定性和准确性。为确保最佳性能,建议在高温环境下使用时注意散热措施,并定期检查屏蔽层是否完好无损。此外,考虑到该电缆的耐油性,避免将其暴露在油污环境中,以延长使用寿命。

    兼容性和支持


    5485C与多种电子元器件和设备兼容,可广泛应用于不同的应用场景。制造商提供了详细的技术支持和售后服务,包括产品认证、使用指南和技术咨询等。用户可以通过Alpha Wire官网获取更多信息和支持,确保在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 问题:电缆在弯曲后出现断裂。
    - 解决办法:确保弯曲半径不小于电缆直径的10倍,并避免反复弯曲同一位置。
    2. 问题:信号传输不稳定。
    - 解决办法:检查屏蔽层是否完好,如有损坏需及时更换。同时确认连接点是否牢固可靠。
    3. 问题:电缆护套损坏。
    - 解决办法:避免电缆受到尖锐物体的刮擦或挤压,定期检查护套状况并及时修复。

    总结和推荐


    综上所述,Alpha Wire的5485C屏蔽电缆在性能和质量方面表现出色,能够满足各种高要求应用的需求。无论是对于自动化生产线还是高端医疗器械,5485C都是一款值得信赖的选择。强烈推荐给需要高性能屏蔽电缆的工程师和技术人员。

5485C SL001参数

参数
1000.0' (304.8m)
零件状态 在售

5485C SL001厂商介绍

Alpha Wire是一家全球领先的电线和电缆制造商,专注于为各种工业应用提供创新的解决方案。公司主营产品分为以下几类:

1. 数据通信电缆:适用于高速数据传输,如以太网、USB和HDMI等。

2. 控制电缆:用于自动化和控制系统,包括PLC和传感器连接。

3. 电源电缆:为设备和系统提供电源,包括高柔性和耐磨损的电缆。

4. 特殊应用电缆:包括高温、耐化学腐蚀和抗紫外线等特殊环境应用的电缆。

5. 定制电缆解决方案:根据客户需求定制,以满足特定的应用需求。

Alpha Wire的优势在于:

- 技术创新:不断研发新材料和技术,以提高产品性能。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制解决方案,以满足客户的特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和支持。

Alpha Wire致力于通过其高质量的产品和解决方案,帮助客户实现更高效、更安全和更可靠的电气连接。

5485C SL001数据手册

厂牌 PDF简要描述 下载
ALPHA WIRE 多芯线缆 ALPHA WIRE 5485C SL001 5485C SL001数据手册

5485C SL001封装设计

查看详情并下载
Symbol
Footprint
3D Model
